39

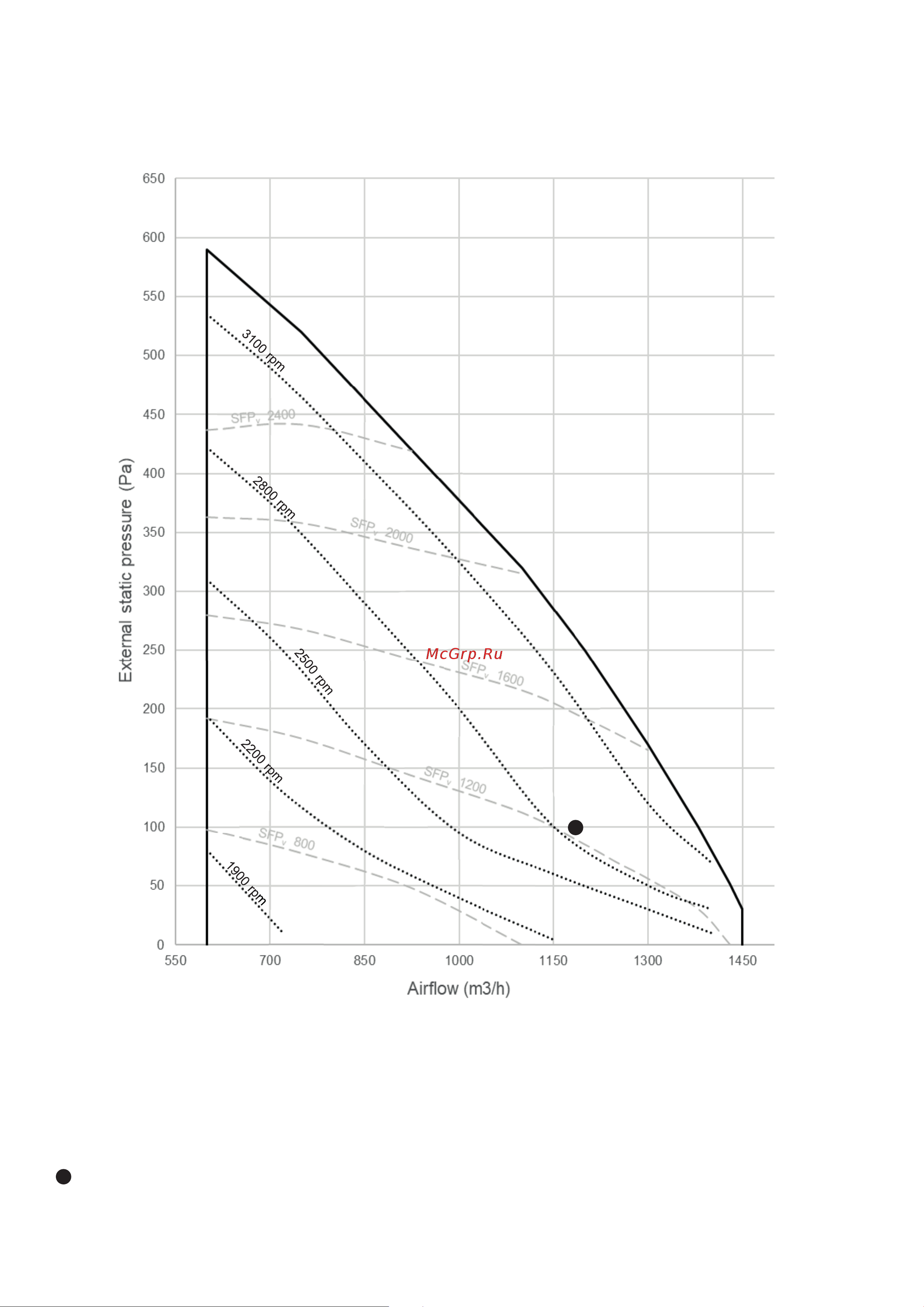

Номинальные условия
Значения SFPv оцениваются при использовании фильтра F7 и M5, соответственно, для стороны при-
точного воздуха и возвратного воздуха
A
Типоразмер 4
