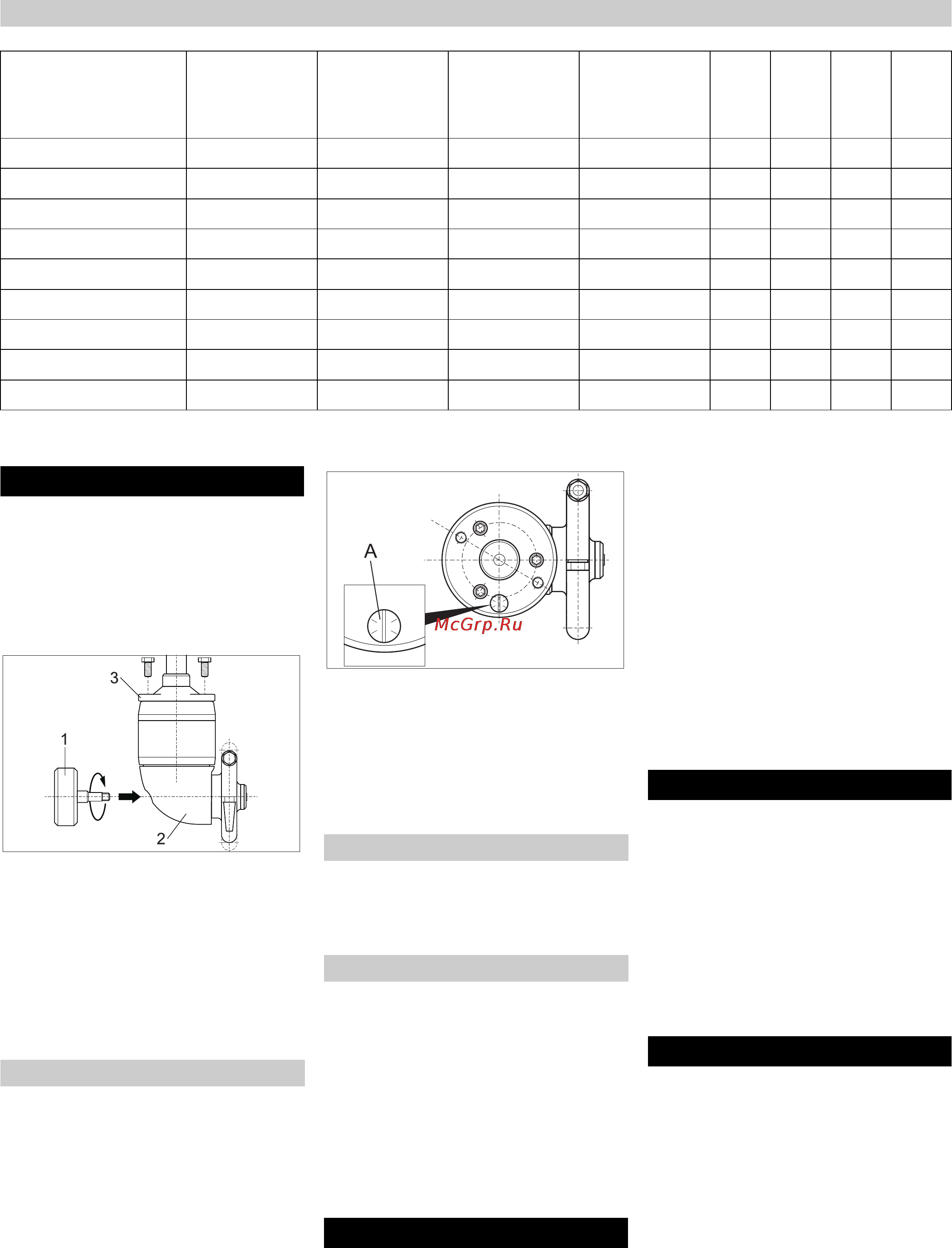

108 Polski
Wielkość dyszy jest oznaczana na
powierzchni klucza dyszy.
o = możliwe
x = montaż seryjny
Wskazówka
Na grafice pokazano oczyszczacz
wewnętrzny z numerem katalog. 3.632-030
i 3.632-032. Oczyszczacze wewnętrzne o
numerze katalog. 3.632-035 i 3.632-049 nie
posiadają przeciwciężaru ani kołpaka
ochronnego.
1 Przeciwciężar
2Kołpak ochronny
3Stelaż
Tylko w urządzeniach z numerem
katalog. 3.632-030 i 3.632-032:
Przeciwciężar przykręcić do
oczyszczacza wewnętrznego.
Głowicę czyszczącą przykręcić do węża
lub obudowy (obudowy: patrz
Akcesoria)
Prędkość obrotowa oczyszczacza
wewnętrznego zależna jest od nast.
czynników:
–Ciśnienie natryskowe
– temperatura
– Ciecz kontrolna
Wskazówka
Najczęściej wystarcza do ustawienia
prędkości obrotowej zmiana ustawienia
śruby regulacyjnej o 30-60°. Przy użyciu
wysokiej prędkości obrotowej czy
ści się
małe i lekko zabrudzone zbiorniki, przy
użyciu niskiej prędkości obrotowej wielkie i
mocno zanieczyszczone zbiorniki.
A Śruba regulacyjna
Zwiększenie prędkości obrotowej:
Przekręcić śrubę regulacyjną w
kierunku przeciwnym do ruchu
wskazówek zegara.
Zmniejszenie prędkości obrotowej:
Przekręcić śrubę regulacyjną zgodnie z
ruchem wskazówek zegara.
Regulacja wysokości pokrywy:
Zwolnić przytyczkę ustalającą.
Przesunąć pokrywę na rurę.
Dociągnąć przetyczkę ustalającą.
Regulacja wysokości pokrywy:
Poluzować przetyczkę ustalają
cą z
regulacją wysokości.
Przesunąć pokrywę na rurę.
Dociągnąć przetyczkę ustalającą.
Pochylić oczyszczacz wewnętrzny:
Poluzować przetyczkę ustalającą
nachylenie.
Ustawić nachylenie (±15°)
oczyszczacza wewnętrznego.
Dociągnąć przetyczkę ustalającą.
Niebezpieczeństwo
Niebezpieczeństwo skaleczenia przez
wydobywający się, ewentualnie gorący
strumień wody pod wysokim ciśnieniem!
– Oczyszczacz wewnętrzny uruchamiać
tylko w zbiornikach zamkniętych ze
wszystkich stron.
– Oczyszczacz wewnętrzny umieszczać
w zbiornikach lub przekładać do innego
zbiornika tylko przy wyłączonej
oddzielnej pompie wysokociśnieniowej.
Nałożyć na zbiornik oczyszczacz
wewnętrzny i zabezpieczyć.
Pompę wysokociśnieniową połączyć z
oczyszczaczem wewnętrznym za
pomocą węża wysokociśnieniowego.
Otworzyć dopływ płynu czyszczącego.
Włączyć oddzielną pompę
wysokoci
śnieniową.
Wskazówka
Oczyszczacz wewnętrzny spłukać 30
sekund przed wyłączeniem bez dodawania
środków czyszczących. W ten sposób
unika się zbrylania się i sklejania, a przez to
przedwczesnego zużycia uszczelnień.
Wyłączyć oddzielną pompę
wysokociśnieniową.
Zamknąć dopływ płynu czyszczącego.
Wyjąć oczyszczacz wewnętrzny ze
zbiornika.
Warunkiem sprawnego działania
urządzenia jest regularna konserwacja.
Zaleca się używanie wyłącznie
oryginalnych części zamiennych
producenta albo części przez niego
polecanych, takich jak
–Części zamiennych i części zużytych
– Akcesoriów
– Materiałów eksploatacyjnych
– Środek czyszczący
Niebezpieczeństwo
Ryzyko wypadku przy pracy przy
urządzeniu!
Przy wszystkich pracach:
Wybór dysz
Przepływ [l/h] Ciśnienie
[MPa]
Liczba dysz Wielkość
dyszy [mm]
Nr katalogowy
3.632-030
3.632-032
3.632-035
3.632-049
3000 5 4 1,8 4.765-007 o o o o
3000 5 2 2,4 5.765-007 o o x x
3000 6 4 1,65 5.765-082 o o -- --
3000 5 2 2,7 4.765-006 x x -- --
3000 8 2 2,5 5.765-018 o o -- --
3800 5 2 2,9 5.765-025 o o -- --
3800 8 2 2,7 4.765-006 x x -- --
6000 5 2 3,8 4.765-008 o o -- --
6000 8 2 3,5 5.768-075 o o -- --
Uruchamianie
Ustawianie prędkości obrotowej
Pokrywa ze stelażem
Stelaż obrotowy
Obsługa
Wyłączenie z ruchu
Czyszczenie i konserwacja
