Deutsch 7

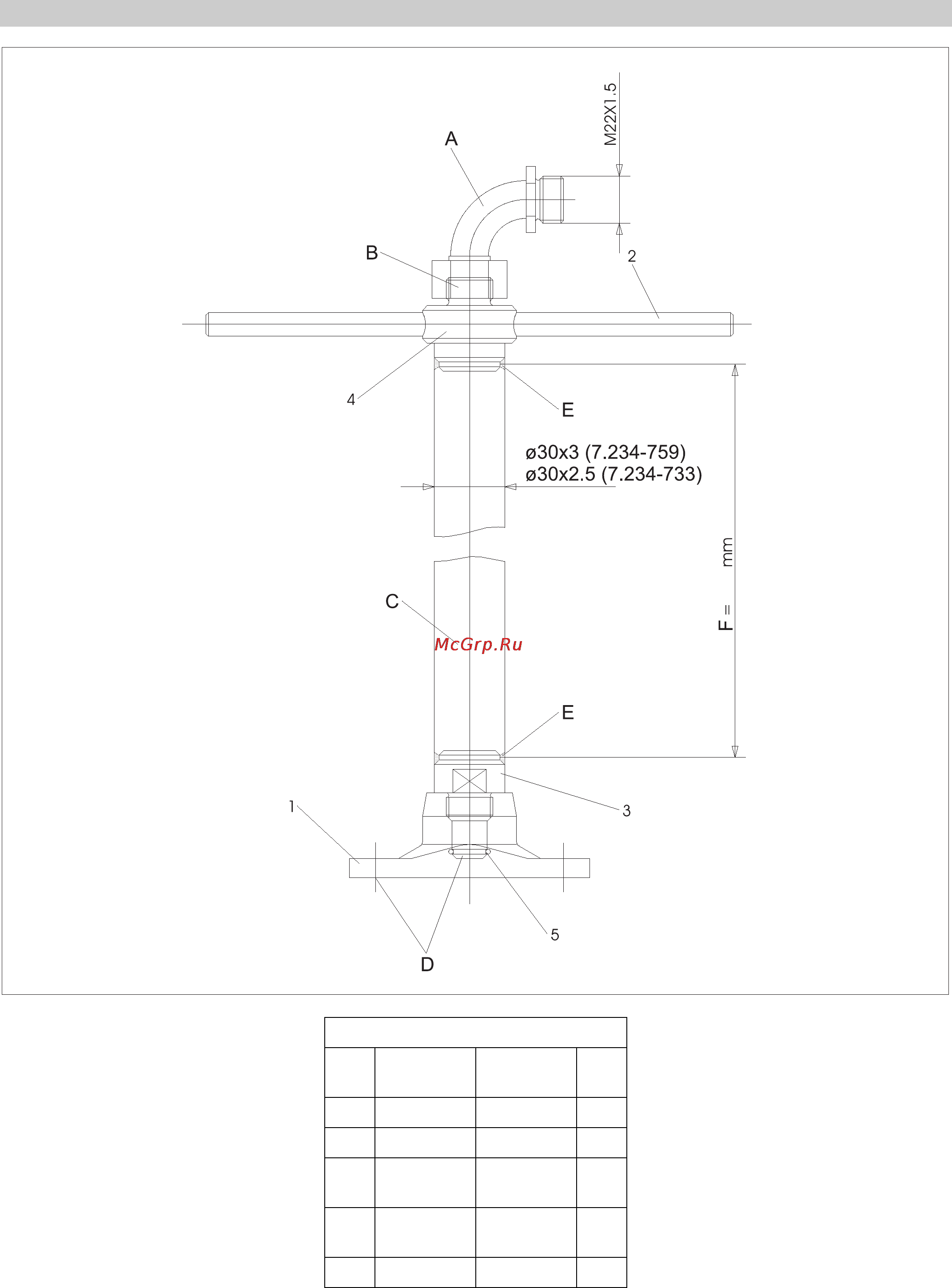

A Bogen
Bestell-Nr. 4.408-023 (Edelstahl)
Bestell-Nr. 6.387-299 (Stahl, vernickelt)
B Hochdruckanschluss M22x1,5
CRohr
(gewünschte Länge bestellen, zusätz-
lich Pos. 2+3+4 angeschweißt)
D Anschluss HKS 100
E verschweißt
F Rohrlänge
Maßblatt Teilesatz für Gestell
2.637-015 (ohne Rohr)
Pos. Bezeich-
nung
Bestell-Nr. An-
zahl
1 Flansch 5.122-026 1
2 Bolzen 5.316-016 2
3 Schweiß-
stutzen
5.425-239 1
4 Schweiß-
stutzen
5.426-240 1
5 O-Ring 5.362-223 1
