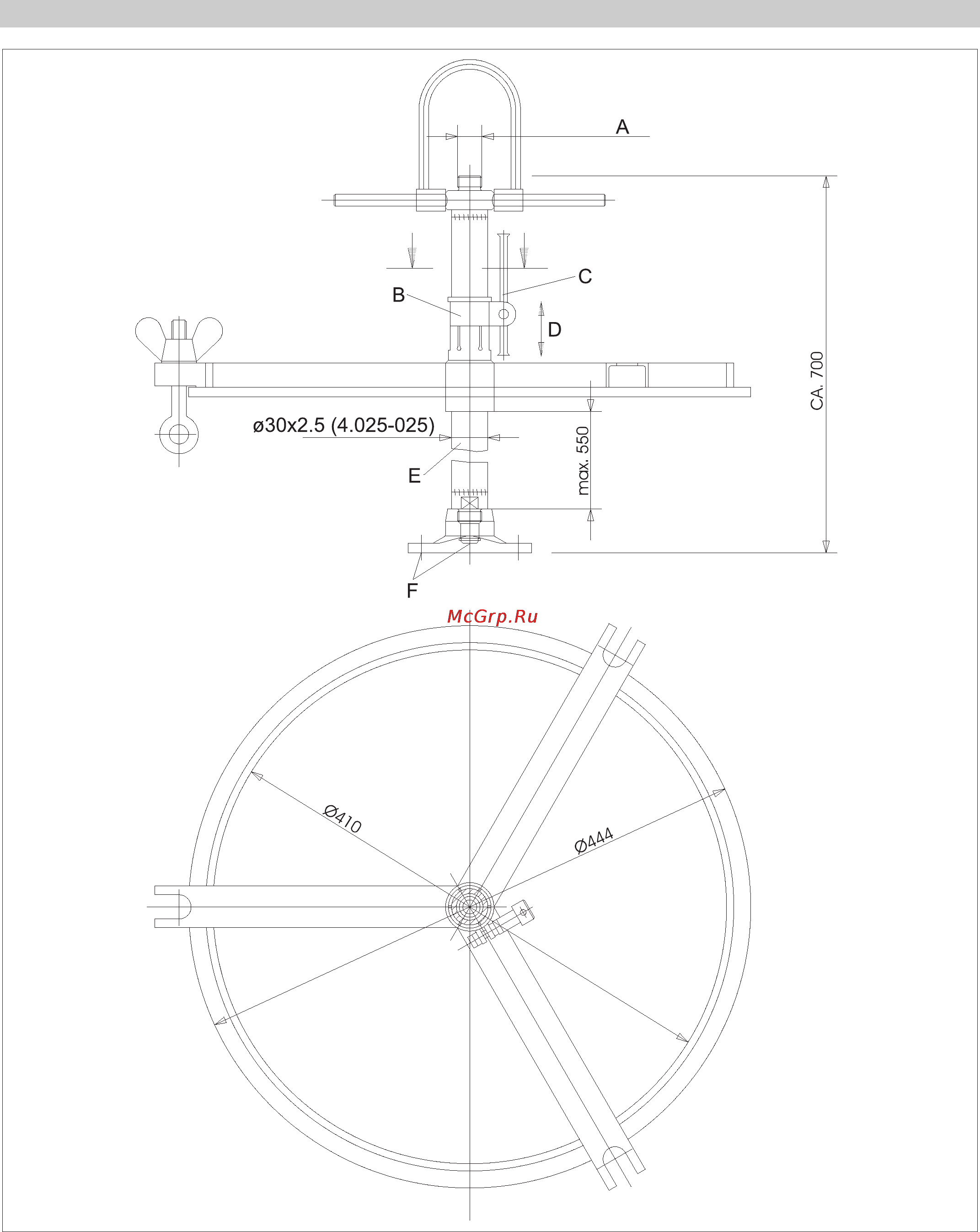

![Karcher HKS 100 LM [44/112] Disegno quotato coperchio con telaio](/img/pdf.png)
Karcher HKS 100 LM [44/112] Disegno quotato coperchio con telaio
![Karcher HKS 100 LM [44/112] Disegno quotato coperchio con telaio](/views2/1008008/page44/bg2c.png)
44 Italiano
A Attacco alta pressione M22x1,5
B Fascetta di serraggio
C Unità di regolazione
D regolabile in altezza
E Tubo rigido
F Attacco HKS 100
Disegno quotato coperchio con telaio
