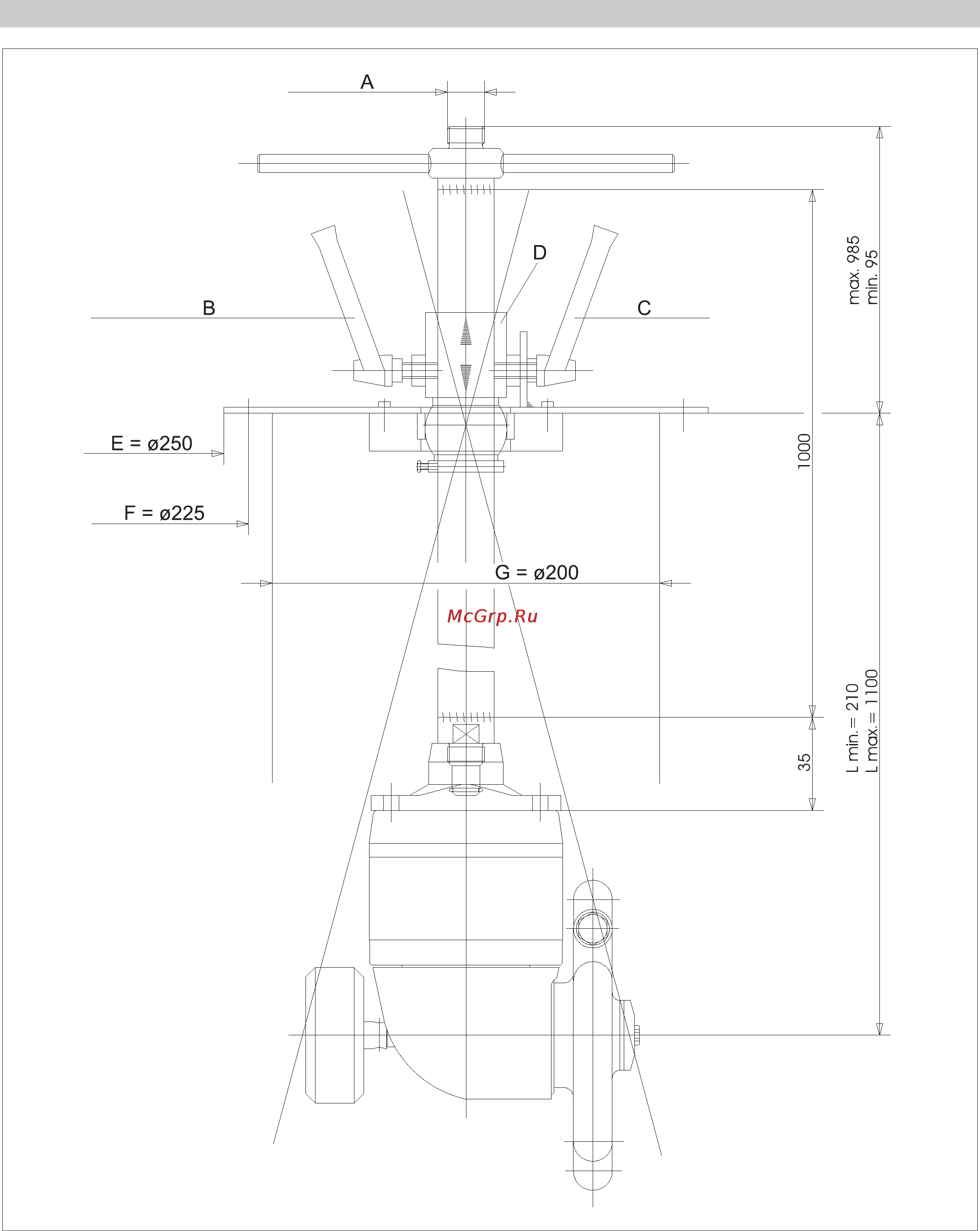

Karcher HKS 100 LM [93/112] Размерный лист поворотная стойка
![Karcher HKS 100 LM [93/112] Размерный лист поворотная стойка](/views2/1008008/page93/bg5d.png)
Руccкий 93
A Соединение высокого давления
M22x1,5
B Закрутка с фиксацией положения для
регулировки высоты
C Закрутка с фиксацией положения для
регулировки угла наклона
D Показано с поворотом на 90°
E Фланец
F Окружность центров 6 отверстий
(диаметр 9 мм)
G Минимальный диаметр для вставки
Размерный лист Поворотная стойка
