96 Руccкий
Размер форсунки отпечатан на
поверхности для закручивания на самой
форсунке.
o = возможно
x = устанавливается серийно
Указание

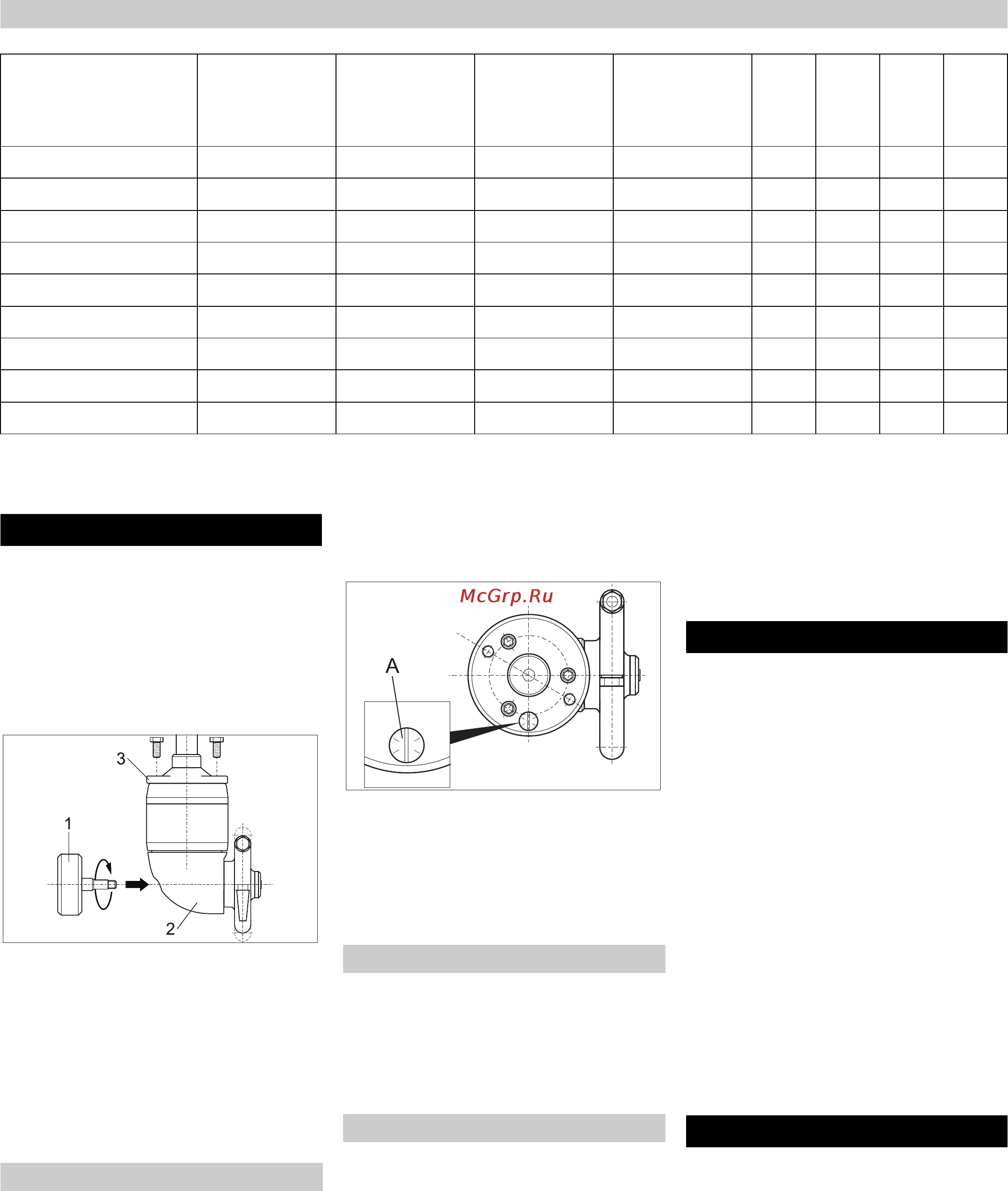

На рисунке показаны приборы для
чистки внутренних поверхностей под
номером заказа 3.632-030 и 3.632-032.
Приборы для чистки внутренних
поверхностей под номером заказа
3.632-035 и 3.632-049 не имеют
противовеса и защитной крышки.
1 Противовес
2 Защитная крышка
3 Корпус
Только для приборов с
номером для
заказа 3.632-030 и 3.632-032:
Противовес навинтить на прибор для
чистки внутренних поверхностей.
Чистящую головку навинтить на
шланг или стойку (стойки: см.
Дополнительное оборудование).
Число оборотов прибора для чистки
внутренних поверхностей зависит от
следующего:
– Давление распыления
– Температура
– Жидкость, используемая в
регуляторе.
Указание
Обычно вращения регулировочного
винта на 30-60° достаточно для
установки числа
оборотов. На больших
числах оборотов чистятся небольшие
или слегка загрязненные резервуары,
на низких числах оборотов - крупные и
сильно загрязненные резервуары.
A Регулировочный винт
Увеличение числа оборотов:
Регулировочный винт вращать
против часовой стрелки.
Уменьшение числа оборотов:
Регулировочный винт вращать по
часовой стрелке.
Регулировка крышки по высоте:
Разблокировать закрутку с
фиксацией положения
.
Сдвинуть крышку на трубе.
Затянуть закрутку с фиксацией
положения.
Регулировка крышки по высоте:
Разблокировать закрутку с
фиксацией положения для
регулировки высоты.
Сдвинуть крышку на трубе.
Затянуть закрутку с фиксацией
положения.
Наклонить прибор для чистки
внутренних поверхностей:
Разблокировать закрутку с
фиксацией положения для
регулировки угла наклона.
Установить угол
наклона (±15°)
прибора для чистки внутренних
поверхностей.
Затянуть закрутку с фиксацией
положения.
Опасность
Опасность получения травмы от
выходящего потока горячего воздуха
высокого давления!
– Очиститель следует использовать
только в закрытой со всех сторон
емкости.
– Использовать прибор для чистки
внутренних поверхностей следует
только при выключенном
отдельном насосе высокого
давления в резервуаре или следует
перейти к другому резервуару.
Установить очиститель на емкость и
закрепить.
Соединить насос высокого давления
с очистителем при помощи шланга
высокого давления.
Начать подачу моющей жидкости.
Включить раздельный насос
высокого давления.
Указание
Перед выключением очистителя
продуть все элементы в течение
тридцати секунд. Это поможет
избежать закупоривания и уменьшит
износ деталей.
Выключить раздельный насос
высокого давления.
Остановить подачу моющей
жидкости.
Извлечь очиститель из емкости.
Выбор форсунки
Расход [л/ч] Давление
[МПa]
Количество
форсунок
Размер
форсунок (мм)
№ заказа:
3.632-030
3.632-032
3.632-035
3.632-049
3000 5 4 1,8 4.765-007 o o o o
3000 5 2 2,4 5.765-007 o o x x
3000 6 4 1,65 5.765-082 o o -- --
3000 5 2 2,7 4.765-006 x x -- --
3000 8 2 2,5 5.765-018 o o -- --
3800 5 2 2,9 5.765-025 o o -- --
3800 8 2 2,7 4.765-006 x x -- --
6000 5 2 3,8 4.765-008 o o -- --
6000 8 2 3,5 5.768-075 o o -- --
Начало работы
Регулировка числа оборотов
Крышка со стойкой
Поворотная стойка
Управление
Вывод из эксплуатации
