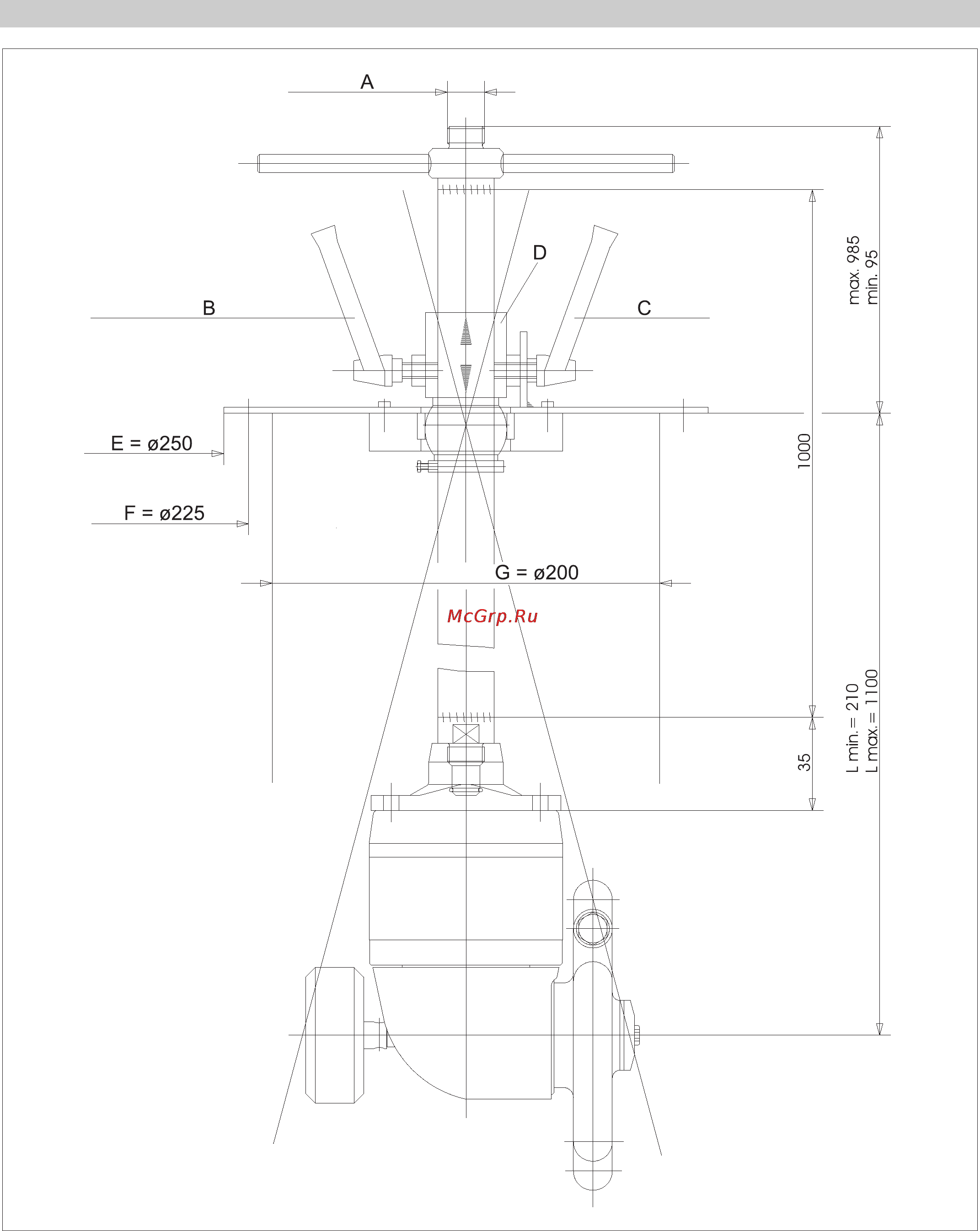

Karcher HKS 100 LM [45/112] Disegno quotato telaio orientabile
![Karcher HKS 100 LM [45/112] Disegno quotato telaio orientabile](/views2/1008008/page45/bg2d.png)
Italiano 45
A Attacco alta pressione M22x1,5
B Unità di regolazione per regolare l'altez-
za
C Unità di regolazione per inclinazione
D Disegnato spostato di 90°
E Flangia
F Unità forata con 6 fori (diametro 9 mm)
G Diametro di inserimento minimo
Disegno quotato telaio orientabile
