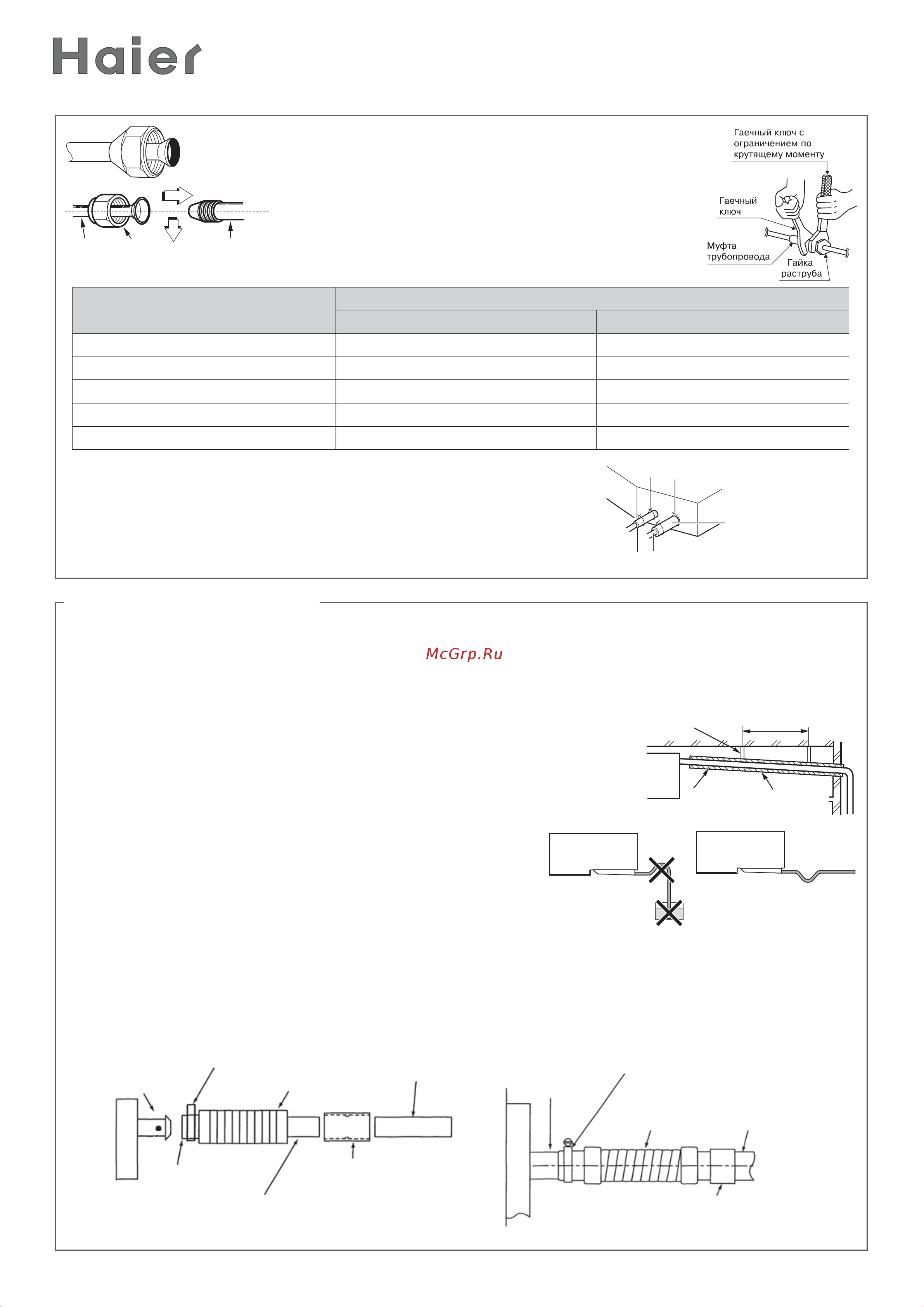

ИНСТРУКЦИЯ ПО МОНТАЖУ HDU
www.daichi.ru
20
6. Нанесите масло на развальцованную часть.
7. Установите развальцованные трубы соосно со штуцером.
Закрутите накидную гайку, а затем затяните ее
двумя гаечными ключами – обычным и динамоме-
трическим.
Диаметр трубы (мм)
Крутящий момент
кгс мН см
1/4" (Ø6,4) 144–176 1440–1720
3/8" (Ø9,5) 133–407 3270–3990
1/2" (Ø 12,7) 504–616 4950–6030
5/8" (Ø15,88) 630–770 6180–7540
3/4" (Ø19,05) 990–1210 9270–11860
Проверьте место соединения на утечку газообразного хлада-
гента, затем изолируйте его теплоизоляционными трубками,
входящими в комплект и затяните пластиковые хомуты-стяжки
на краях этих трубок.
Трубка
Накидная
гайка
Патрубок
внутреннего блока
Теплоизоляционная
трубка
ХомутWстяжка
Трубопровод
ДРЕНАЖНАЯ СИСТЕМА
Дренажный трубопровод должен быть установлен с уклоном не менее 1/100 в наружную сторо-
ну. Дренажный трубопровод должен быть как можно короче. Размер дренажной трубы должен
быть не меньше, чем соединительный размер дренажной трубы внутреннего блока кондицио-
нера.
1. Смонтируйте дренажный трубопровод (твердая хлорвиниловая
трубка с внутренним диаметром 26 мм и внешним диаметром
32 мм) с жесткой фиксацией через каждые 1,5 м. и не допуская про-
гибов между подвесами.
2. В дренажном трубопроводе не применяются ги-
дравлические затворы. Не опускайте конец дре-
нажного шланга в воду. Во избежание распростра-
нения неприятных запахов допускается установка
сифона.
3. Твердую хлорвиниловую трубку нельзя непосредственно подключать к патрубку внутреннего
блока – это может привести к повреждению патрубка или утечке конденсата. Для соединения
используйте гибкий шланг.
Крепящая полоска
Дренажный
патрубок
Мягкий раструб
Жетский раструб
Переходник для VP25
(преобретается отдельно)
Хлорвиниловая трубка VP25
(преобретается отдельно)
Гибкий шланг
Дренажный
патрубок
(прозрачный)
Наложите полоску на конец
шланга, расположите ее
крепление сверху и затяните ее
Гибкий шланг
Хлорвиниловая трубка
VP25(преобретается
отдельно)
Переходник для VP25
(преобретается отдельно)
Тепло.
изоляция
1,5м . 2м
Соблюдайте
уклон 1/100
Подвесы
