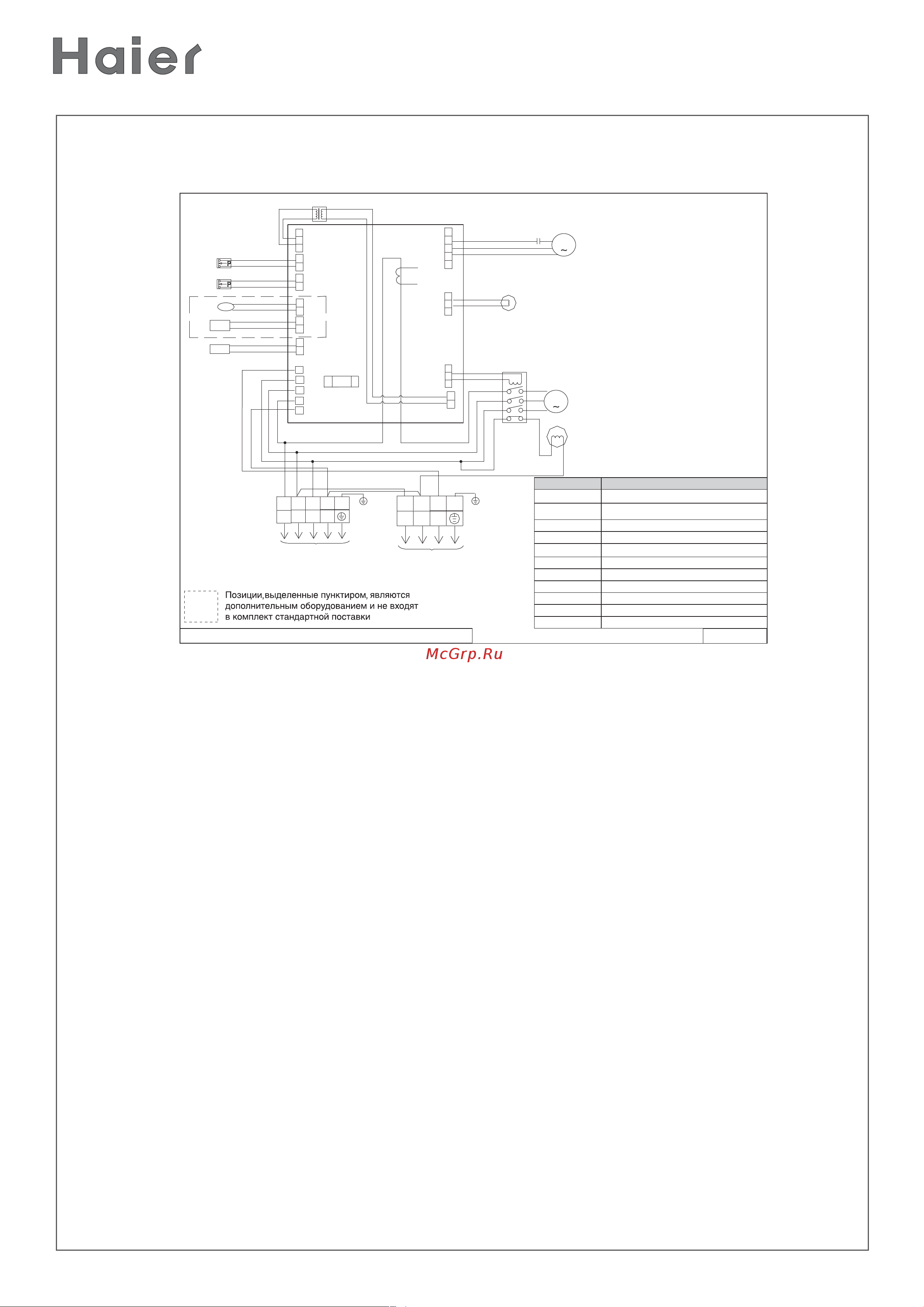

ИНСТРУКЦИЯ ПО МОНТАЖУ HDU
www.daichi.ru
44
AU96NATAEA
Y/G: желтозеленый; W: белый; R: красный; B: черный; BL: Синий
0150500676
CN2
CN10
CN1
CN3
CN12
CN11
W
R
BL
B
R
N
S
L2
L1
L3
CN4
CN9
CN7
CN5
M
M
W B R Y/G
1 2 3
Y/G
Y/G
R W BL B Y/G
L1 L2 L3 N
CH
CT
MC
TR
Предохранитель
250 В 6,3 А
4WAY
FM
CF
OH
OL
TA
TC
Электропитание
1 фаза и нейтраль,
220 В, 50 Гц
К внутреннему блоку
CМ
Обозначение Наименование
CM Компрессор
FM Мотор вентилятора
CF Конденсатор
TR Трансформатор
4-WAY 4-ходовой клапан
МС Магнитный контактор
OH Реле высокого давления
СН Картерный нагреватель
TA Термистор окружающей среды
OL Реле низкого давления
TC Термистор на трубе
