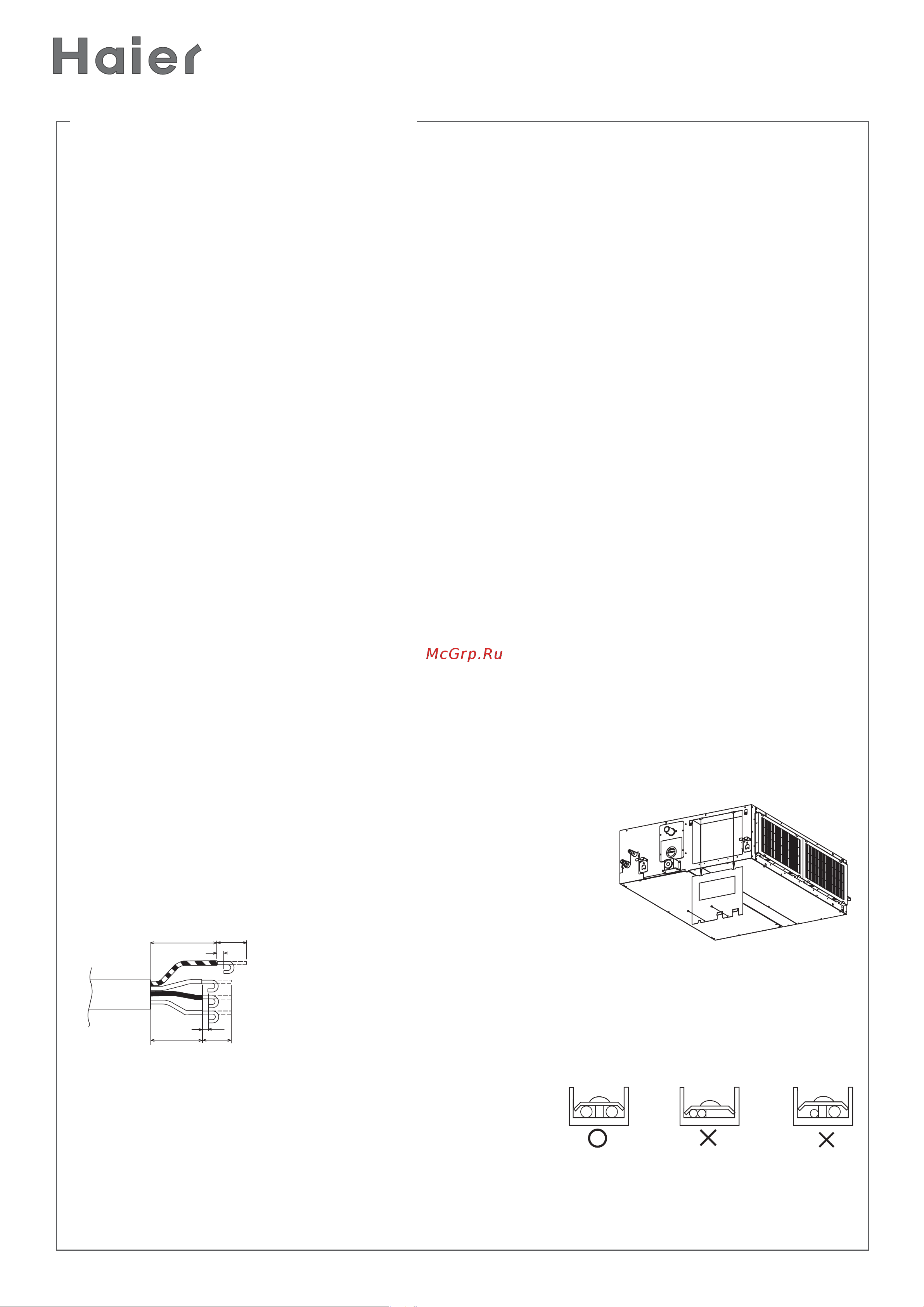

ИНСТРУКЦИЯ ПО МОНТАЖУ HDU
www.daichi.ru
22
ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ
Электромонтажные работы должны выполняться в соответствии с действующими государствен-
ными стандартами. Все провода, детали и материал должны соответствовать действующим
государственным стандартам.
Не подавайте напряжение на блоки системы кондиционирования до тех пор, пока не проведена
проверка на герметичность контура циркуляции хладагента.
Используйте соединительные кабели с сечением жил и номинальным напряжением, указанным в
техническом описании кондиционера. Заметьте, что сечение кабелей, применяемых в системах
кондиционирования, как правило, превосходит сечение кабелей обычных электроприборов.
Прокладка кабелей, соединяющих наружный и внутренний блоки, производится в соответствии с
конфигурацией трубопроводов хладагента, соединяющих эти блоки.
Электротехнические работы должны производиться в соответствии требованиями местных
правил техники безопасности. Все электротехнические работы выполняются квалифицирован-
ным техническим персоналом.
Электрические подключения выполнять в соответствии с электрическими схемами, приведенны-
ми в приложении и на панелях наружного и внутреннего блоков кондиционера.
Если электропроводка не подходит для питания кондиционера, электрик не должен подключать к
ней кондиционер. Нужно объяснить владельцу кондиционера суть проблемы и способы ее устра-
нения. К автомату защиты, к которому подключается кондиционер, нельзя подключать другие
электроприборы.
Подключение внутреннего блока
1.Проверьте зажимы, крепящие провода в клеммной коробке, которые могли ослабиться
из-за вибрации во время транспортировки кондиционера. При нарушении контактов возможен
нагрев и возгорание проводов. Поэтому проверьте плотность контактов и закрепите соединение
при необходимости.
2.Проверьте параметры электропитания.
3.Убедитесь, что защитный автомат рассчитан на ток, протекающий при работе кондиционера.
4.Убедитесь, что сечение кабеля электропитания достаточно для кондиционера.
5. Снимите крышку блока автоматики и пропустите кабели к си-
ловому разъему, находящемуся внутри него. При этом кабели
вводятся внутрь блока через отверстие резиновой вставки.
6. Подключите кабели в соответствии с маркировкой контактов.
7. Оголяемые концы проводов должны
быть не менее 12 мм.
8. Следите за соответствием цвета изоляции проводов номерам кон-
тактных выводов клеммных блоков комнатного и наружного блоков и на-
дежно привинчивайте провода к соответствующим клеммам. При под-
ключении силовых кабелей к разъемам необходимо соблюдать
следующие правила: не подключайте кабели разных диаметров к одному разъему - ненадежный
контакт ведет к нагреванию места подключения, при
подключении кабелей одного и того же номинала сле-
дуйте указаниям иллюстрации.
9. Присоединяйте провода заземления к соответствующим контактным выводам.
10. Протягивайте провода для их надежной фиксации и далее закрепляйте провода держателем
проводов.
мм 04
12 мм
мм 05
мм 21
5 мм
5 мм
