ИНСТРУКЦИЯ ПО МОНТАЖУ HDU
МОНТАЖ ВНУТРЕННЕГО БЛОКА

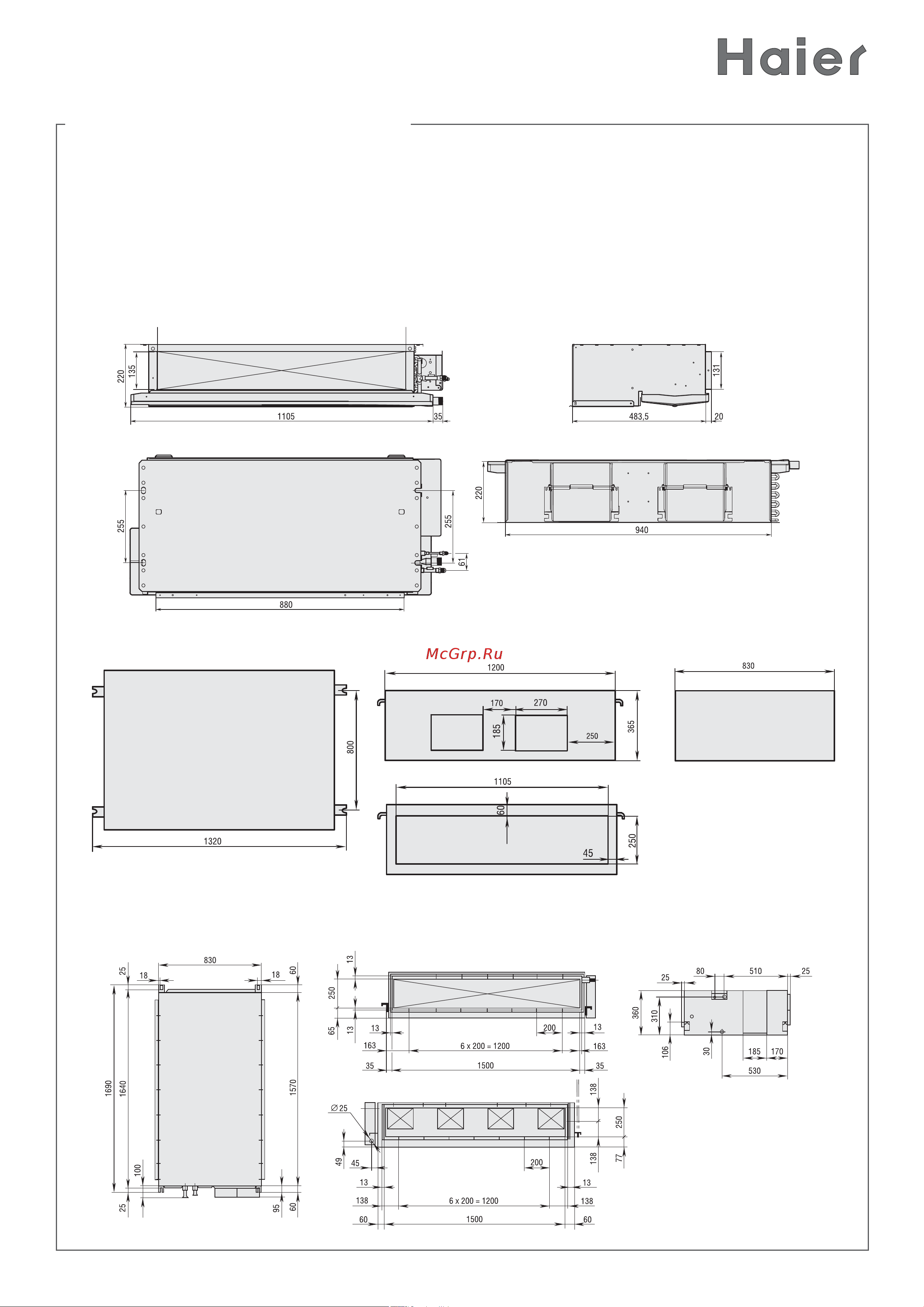

ГАБАРИТЫ ВНУТРЕННИХ БЛОКОВ
HDU-18CF03, HDU-18HF03, HDU-28CF03, HDU-28HF03
Перед принятием решения о месте установки получите согласие пользователя.
В этом руководстве нельзя учесть всех возможных случаев, поэтому при появлении у вас каких-
либо вопросов свяжитесь с ближайшим сервисным центром компании-дистрибьютора или ав-
торизованным дилером, представляющим компанию Haier.
HDU-42CF03/H, HDU-42CH03/H, HDU-42CI03/H, HDU-42HF03/H, HDU-42HK03/H
AD96NAHAEA
