ИНСТРУКЦИЯ ПО МОНТАЖУ HDU

3. Метод подсоединения (таблица).

Для подключения пультов к сплитWсис темам используйте экранированный кабель 4 х 0,33 мм

№ Символ Цвет Назначение

1 A Белый или зеленый 12 В

2 B Красный Заземление

3 C Желтый Управление

4D – –

Используйте провод в металлической оплетке для соединения

проводного пульта управления и внутреннего блока. Заземлите

провод с одной стороны. В противном случае могут возникнуть

неполадки в работе.

Сигнальный провод приобретается пользователем.

4. Оденьте верхнюю крышку проводного пульта управления.

Будьте внимательны, чтобы не задеть провода.

Примечания:

1. Для установки выбирайте максимально плоскую поверхность.

2. При закреплении шурупов не прилагайте слишком много силы, иначе возможно деформирование нижней части.

3. Переключатель электроснабжения и сигнальный провод приобретаются пользователем.

4. Не трогайте руками электронную плату.

ОПРЕССОВКА СИСТЕМЫ

Проведение операции под давлением

Во время опрессовки вентили на линиях газообразного и жидкого хладагента должны быть

полностью закрыты. В связи с тем, что азот может проникнуть в циркуляционную систему на-

ружного блока, перед проведением операции под давлением проверьте затяжку запорных вен-

телей.

Давление необходимо подавать медленно и со стороны линий газообразного и жидкого хлада-

гента (при наличии сервис-порта).

Длительность третьего этапа опрессовки должна составлять более 24 часов.

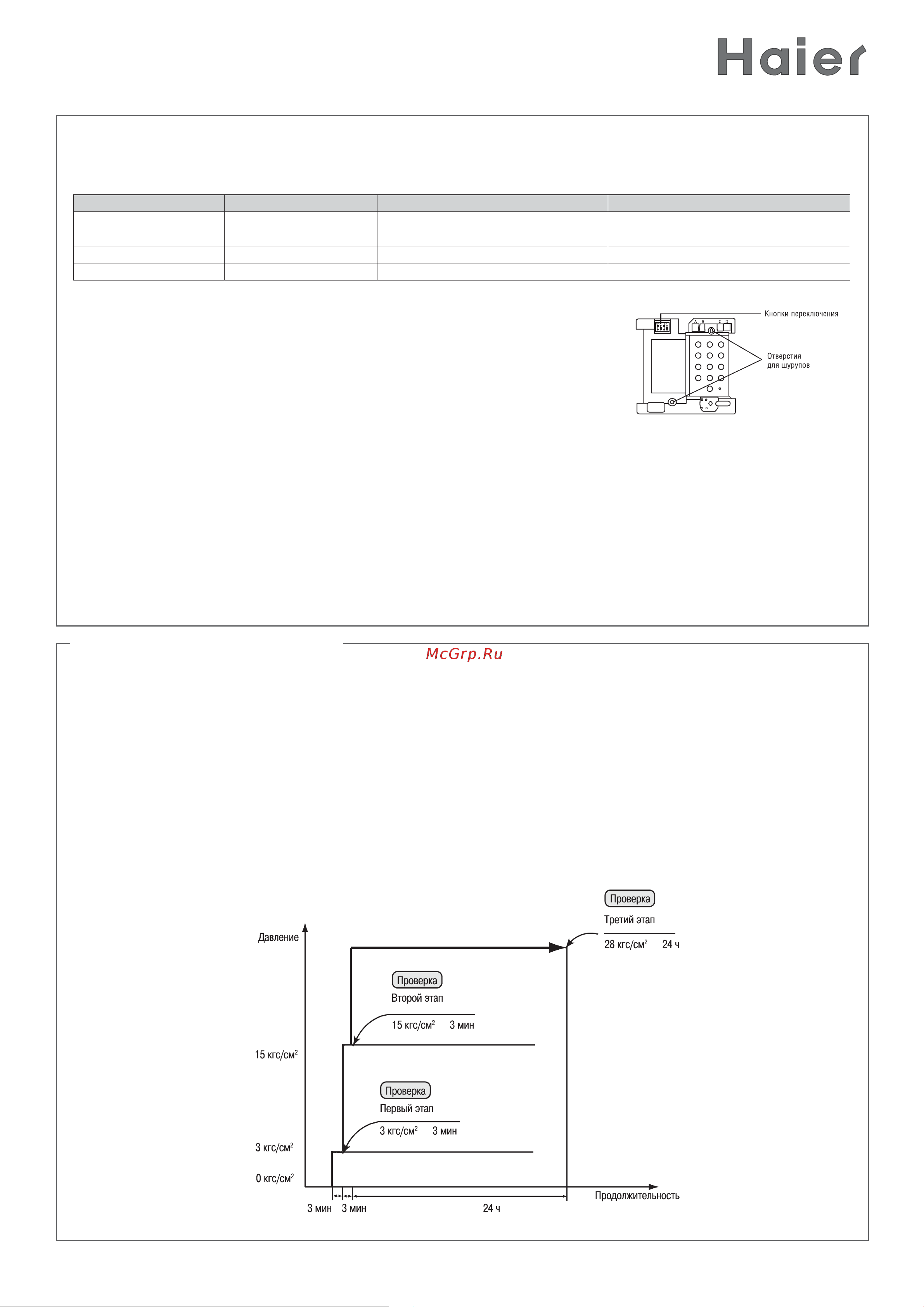

Циклограмма опрессовки

Контрольная схема поэтапной подачи давления
