ИНСТРУКЦИЯ ПО МОНТАЖУ HDU
www.daichi.ru
28
Если длина трассы превышает 5 метров - необходима дозаправка системы.
Расчет дозаправки
Расчет дозаправки производится по формуле:
R = (L – 5) x K, [кг]
Где:
R- необходимое количество хладагента, [кг]
L- общая длинна трассы, [м] см. монтаж стр.19
5- стандартная длинна трассы, [м]
K- коэффициент, [кг/м]
Для моделей HDU-18CF/HF03: K=0,03 [кг/м].
Для модели HDU-28CF/HF,42CF/HF/CH/HK/CI03/H: K=0,065 [кг/м].
Для модели AD96NAHAEA/AU96NATAEA: K=0,115 [кг/м].
Заправка газом
Кондиционер должен работать в режиме охлаж-
дения!
1. Подсоедините газовый баллон к сервисному
порту запорного вентиля газовой трубы (треххо-
довой) через манометрический коллектор.
2. Приоткройте баллон с фреоном и выполните
продувку воздуха из шлангов: исходящего от га-
зового баллона с хладагентом и подходящего к
сервисному порту, приоткрыв на коллекторе вен-
тиль Lo и ослабив резьбовое соединение запра-
вочного шланга с сервис портом. После продув-
ки плотно прикрутите шланг, закройте вентиль Lo
и вентиль на баллоне.
3. Добавьте рассчитанное количество хладагента.
Дозаправку производите небольшими порциями.
ДОЗАПРАВКА СИСТЕМЫ ФРЕОНОМ

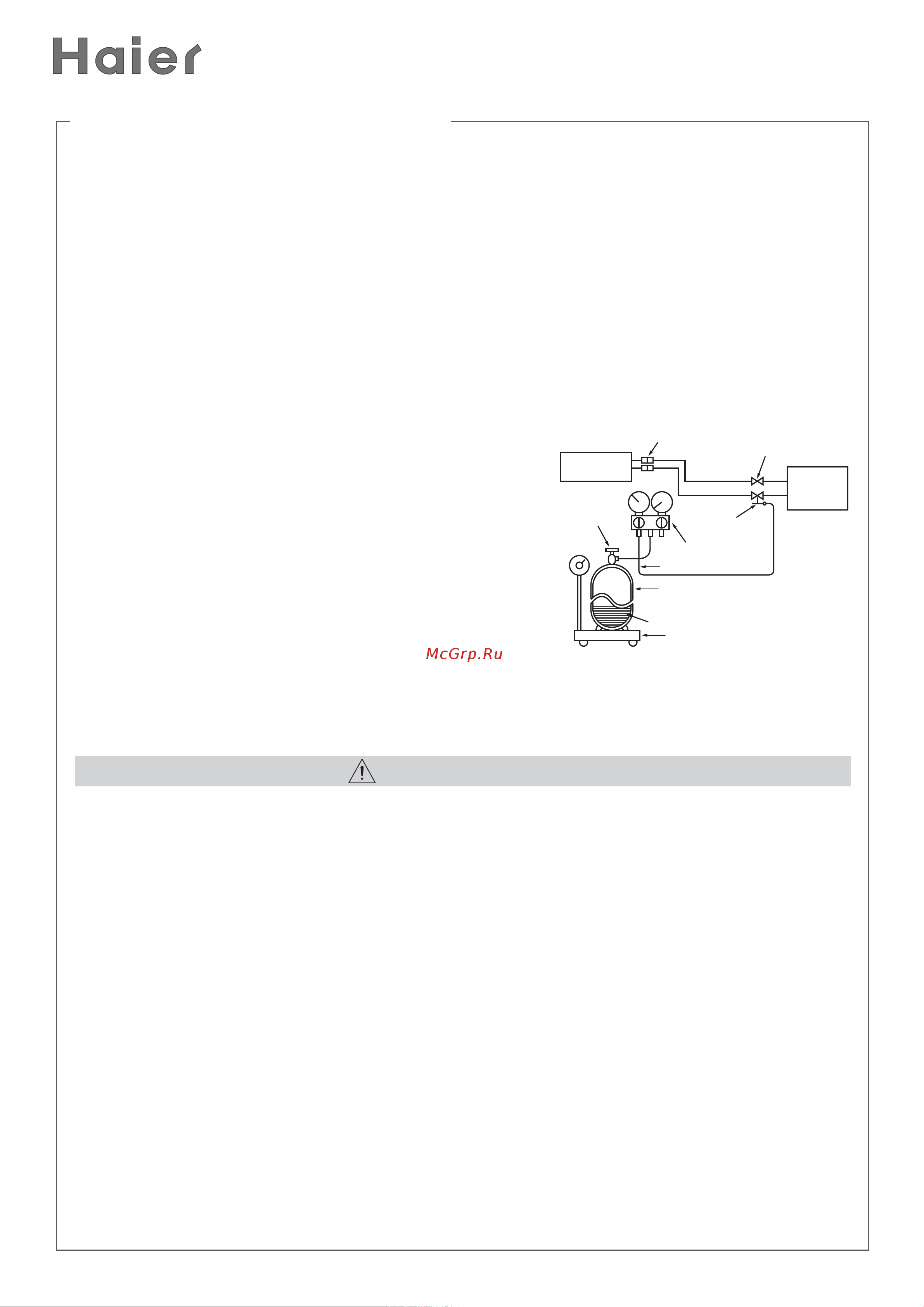

Соединение
Внутренний
блок
Жидкостная
труба
Газовая труба
Стопорный кран
Сервисный порт
Коллектор
Заправочный шланг
Наружный
блок
Распределительный
клапан газового
баллона с хладагентом
Баллон с газом хладагента
Хладагент (жидкий)
Электронные весы
для заправки
хладагента
ОСТОРОЖНО
• Запрещается выпускать хладагент в атмосферу.
Следите за тем, чтобы хладагента не выпускался в атмосферу во время установки,переустановки
или ремонта контура хладагента.
• При заправке холодильной системы, работающей на фреоне R22, дополнительным
хладагентом необходимо убедиться в том, что он газообразный. Кроме того, рекомендуется
заправлять систему медленно во избежание застопоривания компрессора.
Кондиционеры работающие на фреоне R22 дозаправляются фреоном находящимся в
газообразном состоянии.
Для поддержки высокого давления в газовом баллоне в холодное время года
нагрейте газовый баллон в теплой воде (с температурой ниже 40 °С).
Запрещается использовать открытый огонь или пар.
