ИНСТРУКЦИЯ ПО МОНТАЖУ HDU

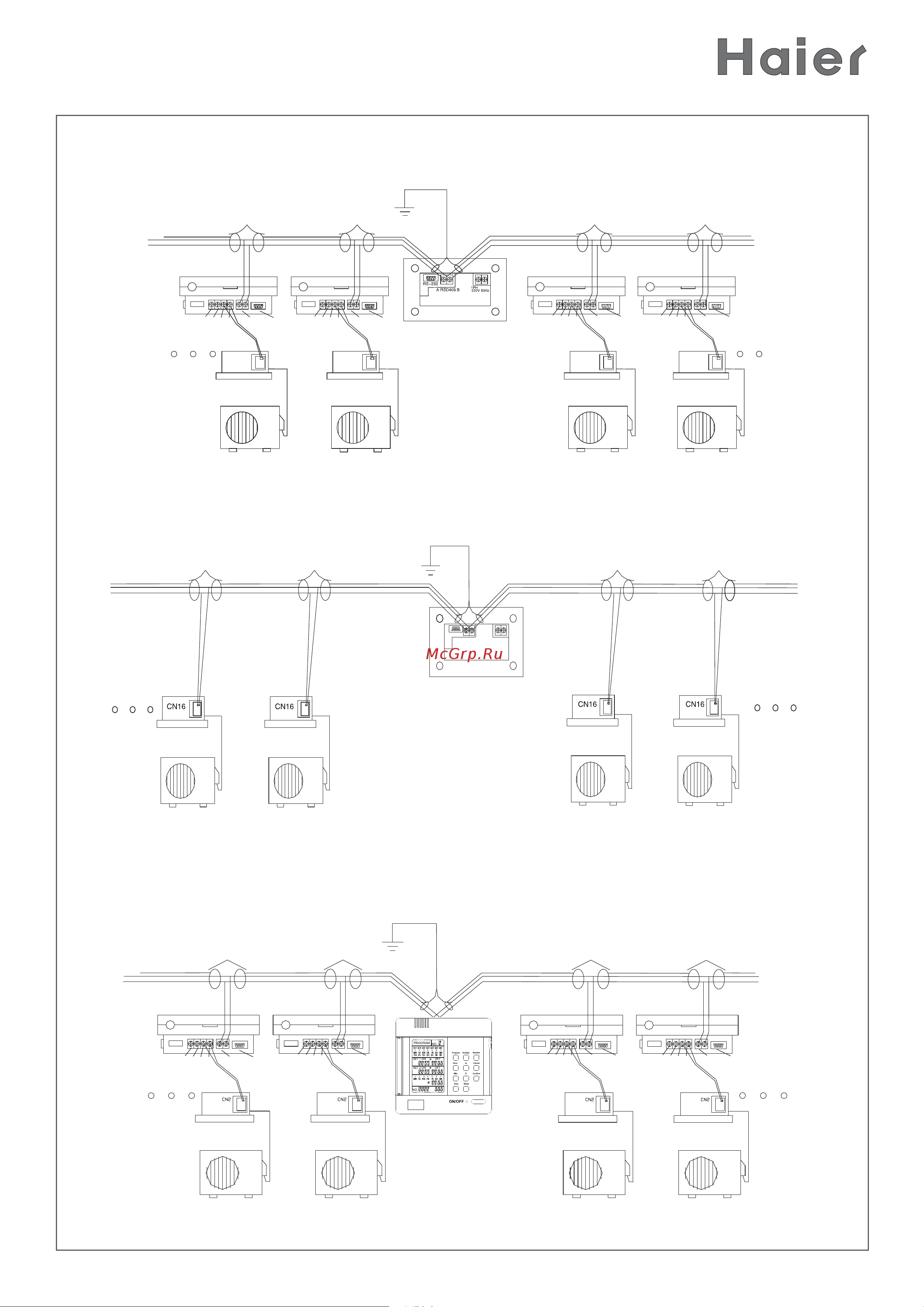

Принципиальная схема подключения центрального пульта YCZ-A001
С блоками через адаптер YCJ-A001
С блоками без адаптера YCJ-A001
Принципиальная схема подключения недельного таймера YCS-A001
С блоками через адаптер YCJ-A001
CN2
CN2
CN2 CN2
B. B+ A. A+ RS.485A RS.232
B. B+ A. A+ RS.485A RS.232
B. B+ A. A+ RS.485A RS.232 B. B+ A. A+ RS.485A RS.232
B. B+ A. A+ RS.485A RS.232
B. B+ A. A+ RS.485A RS.232
B. B+ A. A+ RS.485A RS.232
B. B+ A. A+ RS.485A RS.232
