8 www.igc-aircon.com

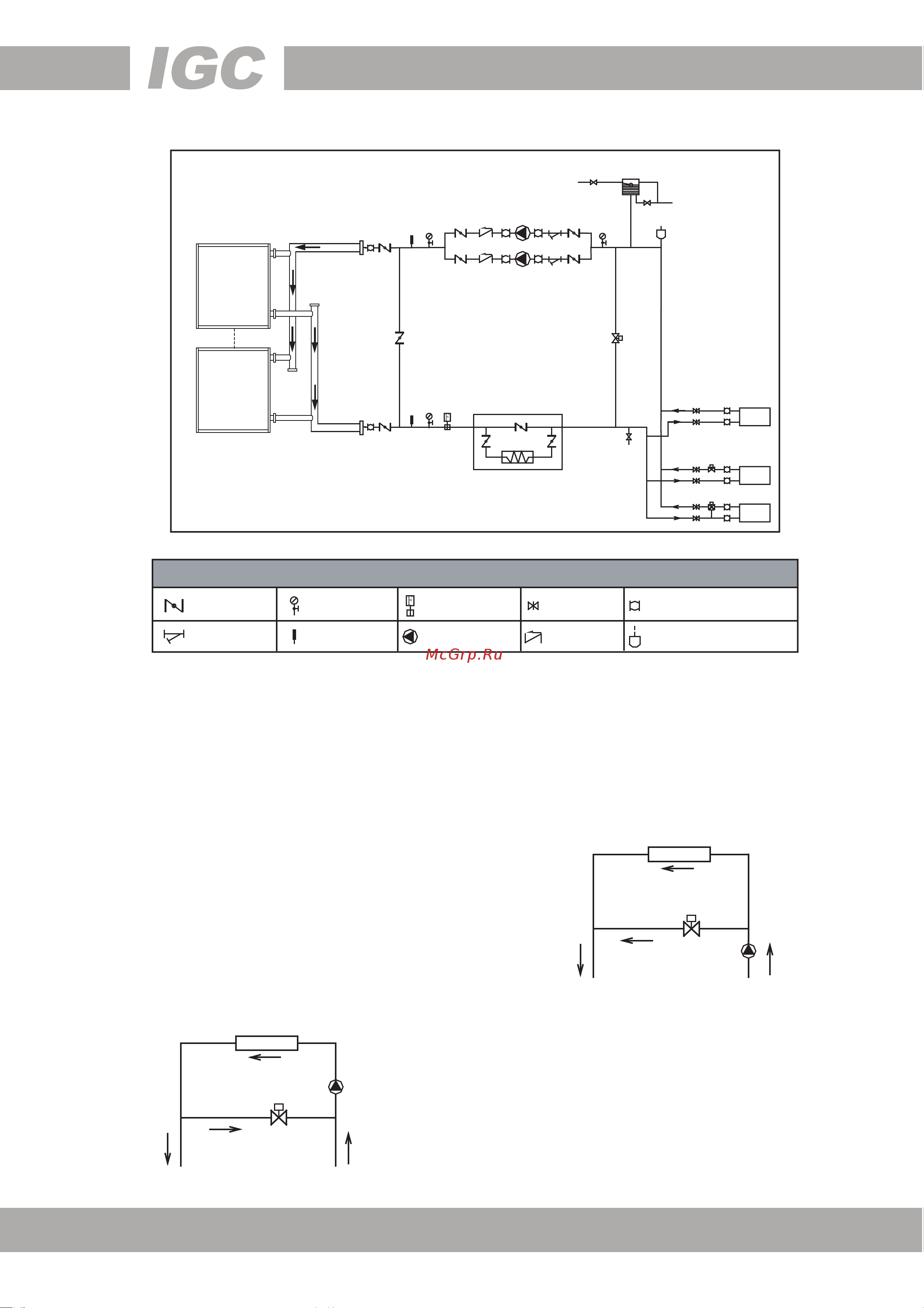

4.2 Чертеж подключения системы трубопроводов
Главный агрегат
Расширительный бак
Долив воды
Грязевой клапан
Байпасный
дифференциальный клапан
Сливной клапан
Двухходовой клапан
Трехходовой клапан
Оконечное устройство
Вспомогательный электронагреватель
Ед.
Ед.
Запорный
вентиль
Манометр
Реле расхода воды
Задвижка
Гибкое соединение
Раздвоенный
фильтр
Термометр
Циркуляционный
насос
Обратный
клапан
Автоматический
разгрузочный клапан
Условные обозначения
Рис. 4-1
4.3 Устройство бака в системе
Единицей измерения холодопроизводительности является кВт,
единицей измерения потока воды G в формуле расчета минимального
потока воды ─ л.
Кондиционирование воздуха для создания комфортных условий
G = холодопроизводительность*2,6 л
Охлаждение технологического типа
G = холодопроизводительность*7,4 л
В некоторых случаях собенно в производственном процессе
охлаждения) для выполнения требования к объему воды в системе
необходимо установить бак, оборудованный перегородкой-заслонкой.
См. следующие схемы:
4.4 Минимальный расход охлажденной воды
Минимальный расход охлажденной воды указан в табл. 4-1
В случае если поток в системе меньше минимального расхода агрегата,
то можно осуществлять рециркуляцию потока испарителя, как показано
на схеме.
4.5 Максимальный расход охлажденной воды
Максимальный расход охлажденной воды ограничивается допустимым
перепадом давления в испарителе. Он указан в табл. 4-1
В случае если поток в системе больше максимального расхода воды
агрегата, то для уменьшения расхода воды испарителя осуществляется
его перепуск, как показано на схеме.
Рис. 4-2
Испаритель
Рециркуляция
Для минимального расхода охлажденной воды
Для максимального расхода охлажденной воды
Испаритель
Рециркуляция
Рис. 4-3
