14 www.igc-aircon.com
5 ЭЛЕКТРОМОНТАЖ
5.1 Электромонтаж
5.2 Характеристики источника питания
1. Кондиционер требует применения особого источника питания,
напряжение которого должно соответствовать номинальному.
2. Монтаж проводки выполняется техническими специалистами в
соответствии с маркировкой на принципиальной электрической схеме.
3. Силовой провод и заземляющий провод должны быть подведе-
ны к подходящим клеммам.
4. Для крепления силового провода и заземляющего провода
необходимо использовать подходящий инструмент.
5. Клеммы, к которым подключены силовой провод и заземляющий
провод, должны быть полностью закреплены и подлежат регуляр-
ной проверке на предмет потери жесткости.
6. Электрические компоненты можно использовать только из
указанных нашей компанией, а их установка и обслуживание
должны производиться фирмой-изготовителем или официальным
дилером. В случае несоответствия выполненной проводки
правилам устройства электроустановок может произойти отказ
блока управления, удар электрическим током и т. д.
7. Подключенные провода должны быть оснащены устройствами
полного отключения с зазором между контактами не менее 3 мм.
8. Необходимо установить устройства защиты от утечки тока в
соответствии с требованиями национального технического
стандарта об электрооборудовании.
9. После выполнения всех соединений проводки необходимо
провести тщательный осмотр перед включением питания.
10. Следует внимательно ознакомиться с информацией на таблич-
ках электрического шкафа.
11. Пользователю запрещено самостоятельно выполнять ремонт
блока управления, так как ненадлежащий ремонт может привести
к удару электрическим током, повреждениям блока управления
и т. д. В случае если возникла необходимость в ремонте, следует
обратиться в центр техобслуживания.
Таблица 5-1
ВНИМАНИЕ
5.3 Требования к соединению проводки
5.3.1 Установка дополнительных компонентов управления в электриче-
ском шкафу (таких как реле и пр.) не требуется, а также не допускается
вывод через электрический шкаф проводки питания и управления,
не подключенной в электрическом шкафу. В противном случае электромаг-
нитные помехи могут привести к отказу агрегата и элементов управления и
даже к их повреждениям, а следовательно, стать причиной отказа защит.
5.3.2 Все кабели, подводимые к электрическому шкафу, должны
опираться на электрический шкаф, но по отдельности.
5.3.3 Через электрический шкаф в основном проходят сильноточные
провода, а также через щит управления может проходить переменный
ток напряжением 220–230 В, поэтому соединения проводки необходимо
выполнять по принципу разделения сильноточных и слаботочных
проводов, а силовые провода следует прокладывать на расстоянии
более 100 мм от проводов управления.
5.3.4 Для питания агрегата можно использовать только 3-фазный
источник питания на напряжение 380-400 В при частоте ~50 Гц, при этом
максимально допустимый диапазон напряжения составляет 342–418 В.
5.3.5 Все электрические провода должны соответствовать местным
нормам выполнения электропроводки. Подходящие кабели необходимо
подключить к клемме питания через отверстия для проводки, располо-
Показатель
Модель
Наружный источник питания
Напряжение
питания
Ручной
переключа-
тель
Плавкий
предохрани-
тель
Проводка
IMBL-F65A/NB
3-фазное,
380–400 В ~ 50 Гц
100 А 70 А 16 мм
2
(< 20 м)
IMBL-F130A/NB
3-фазное,
380–400 В ~ 50 Гц
200 A 150 A 35 мм
2
(< 20 м)
IMBL-F200A/NB
3-фазное,
380–400 В ~ 50 Гц
300 A 200 A
70 мм
2
и более для
каждого агрегата
в зависимости
от фактической
длины проводки
IMBL-F250A/NB
3-фазное,
380–400 В ~ 50 Гц
450 A 300 A
5.4 Порядок монтажа электропроводки
Шаг 1. Проверить правильность подключения заземляющих проводов
агрегата для предотвращения утечки тока, при этом устройства заземле-
ния должны быть установлены в строгом соответствии с требованиями
правил устройства электроустановок. Заземляющие провода могут
предотвратить удар электрическим током.
Шаг 2. Шкаф управления главного выключателя питания должен быть
установлен в правильном положении.
Шаг 3. В отверстиях для проводки главного источника питания необходи-
мо выполнить «подушку» из клея.
Шаг 4. Главные силовые и нейтральные провода и заземляющие
провода источника питания вводятся в электрический шкаф агрегата.
женные в днище электрического шкафа. Согласно китайскому стандарту,
ответственность за обеспечение защиты первичного источника питания
агрегата по напряжению и току несет пользователь.
5.3.6 Все подключенные к агрегату источники питания должны проходить
через один ручной переключатель для обеспечения размыкания на всех
узлах электрического контура агрегата при выключении переключателя.
5.3.7 Для питания агрегата необходимо использовать кабели с подходя-
щими характеристиками. Агрегат должен иметь собственный источник
питания, который нельзя использовать совместно с другими электриче-
скими устройствами во избежание опасности перенапряжения. Плавкий
предохранитель или ручной выключатель питания должен быть
совместим с агрегатом по рабочему напряжению и току. В случае
параллельного соединения нескольких модулей следует соблюдать
требования к схеме соединения проводки и параметрам конфигурации,
указанные на следующем рисунке.
5.3.8 Некоторые соединительные порты в электрическом шкафу предна-
значены для сигналов переключения, и к ним необходимо подвести
питание, номинальное напряжение которого должно составлять
220–230 В переменного тока. Пользователь должен понимать, что все
используемые им источники питания должны быть оснащены автомата-
ми защиты (устанавливаются пользователем) для обеспечения размы-
кания на всех узлах электрического контура агрегата при выключении
автоматов.
5.3.9 Все индуктивные элементы, предоставляемые пользователем,
(такие как обмотка контактора, реле и т. д.) должны быть защищены
резистивно-емкостными ограничителями перенапряжений во избежание
электромагнитных помех, способных привести к отказу агрегата и его
блока управления и даже к их повреждениям.
5.3.10 Все слаботочные провода, подведенные к электрическому шкафу,
должны быть экранированы и обеспечены заземляющими проводами.
Экранированные провода следует укладывать отдельно от силовых во
избежание электромагнитных помех.
5.3.11 Агрегат должен быть снабжен заземляющими проводами, которые
недопустимо соединять с заземляющими проводами газопроводов
топливного газа, водопроводов, молниеотводов и телефонов. Соедине-
ние с землей, выполненное ненадлежащим образом, может стать
причиной удара электрическим током, поэтому необходимо периодиче-
ски проверять прочность соединения с землей агрегата.

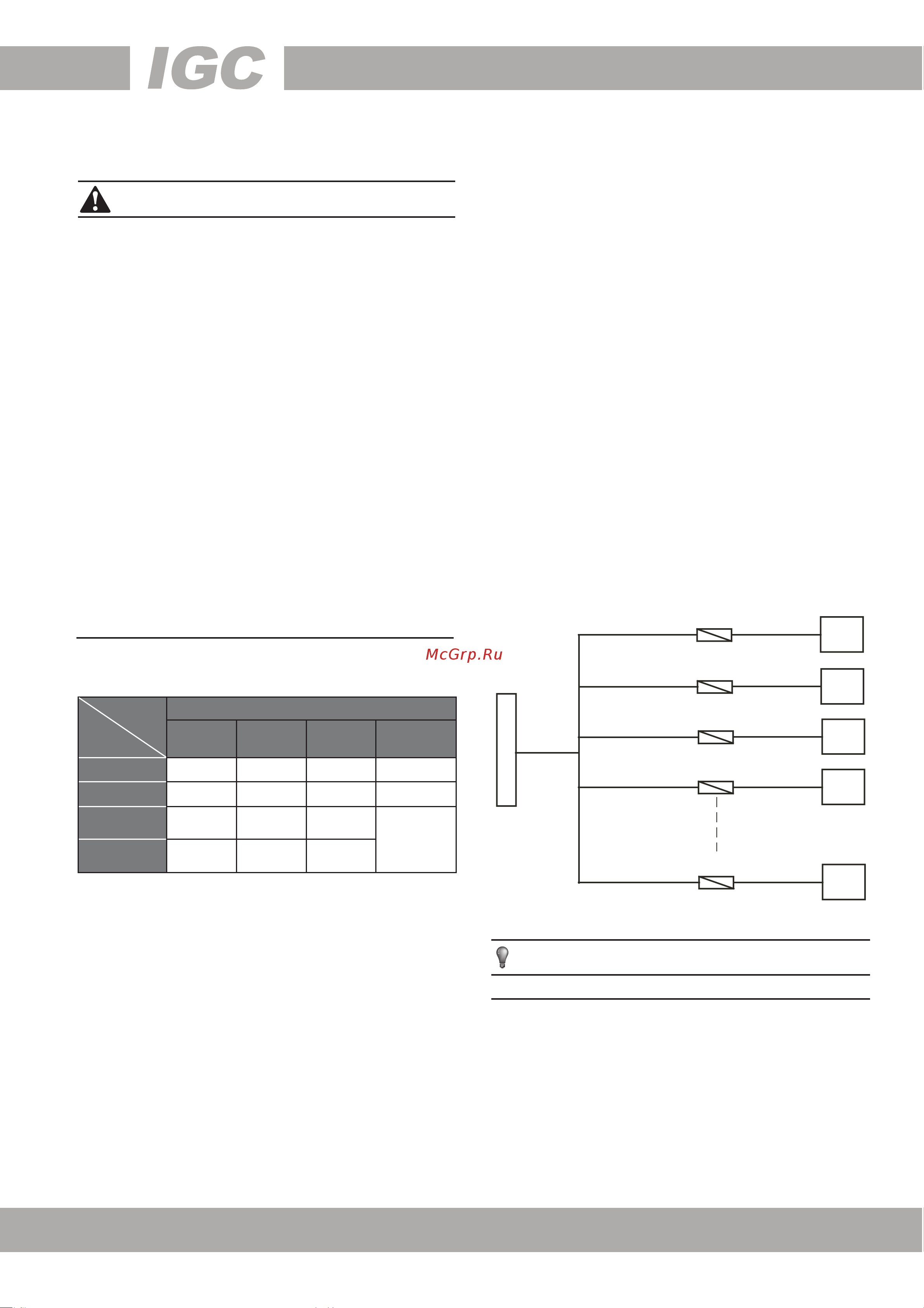

Наружный источник питания
Агрегат
наружной
установки 1
Агрегат
наружной
установки 2
Агрегат
наружной
установки 3
Агрегат
наружной
установки 4
Агрегат
наружной
установки N
Ручной переключатель
Ручной переключатель
Ручной переключатель
Ручной переключатель
Ручной переключатель
Всего можно совместно использовать не более 16 модульных агрегатов.
Рис. 5-1
ПРИМЕЧАНИЕ
