IGC IMB-F200A/NB [17/48] Установка трубопровода одномодульной системы

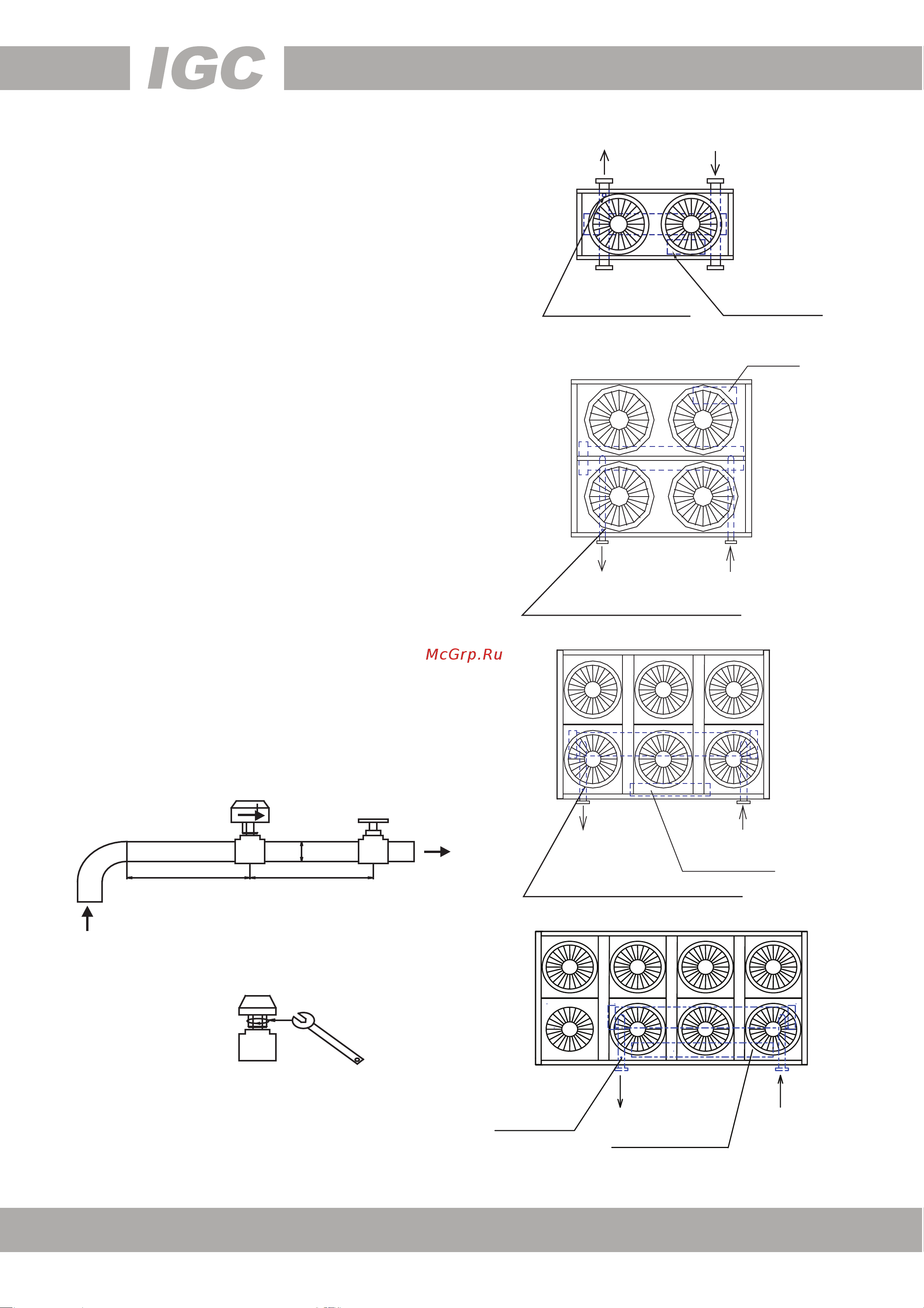

![IGC IMB-F200A/NB [17/48] Установка трубопровода одномодульной системы](/views2/1807902/page17/bg11.png)
10 www.igc-aircon.com
Рис. 4-5
Рис. 4-6
Датчик общей
температуры отводимой воды
Выход воды
Вход воды
Электронный блок
управления
Рис. 4-7
$ $
$
Датчик общей температуры отводимой воды
Выход воды
Вход воды
Электронный блок управления
IMBL-F65A/NB
IMBL-F130A/NB
IMBL-F200A/NB
Датчик общей температуры отводимой воды
Выход воды
Вход воды
Электронный блок управления
IMBL-F250A/NB
Датчик общей
температуры
отводимой воды
Выход воды Вход воды
Электронный блок
управления
4.10 Установка трубопровода одномодульной
системы
4.9.3 Регулятор расхода с обтекаемым телом устанавливается на
прямолинейном участке трубопровода, при этом длина прямолинейных
труб на обоих его концах должна быть как минимум в 5 раз больше
диаметра трубы. Направление потока жидкости в трубопроводах должно
соответствовать направлению стрелки на регуляторе. Клемму размеща-
ют в доступном для соединения проводки месте.
4.9.4 При выполнении установки и соединении проводов следует
обратить внимание на следующие моменты:
a. Соударение гаечного ключа с опорной планкой реле расхода
недопустимо, так как может привести к деформации и отказу реле.
b. С целью предотвращения удара электрическим током и повреж-
дения устройств при подключении проводов или выполнении
регулировки необходимо выключить питание.
c. При соединении проводки запрещается выполнять регулировку
винтов, за исключением клемм миниатюрных переключателей и
винтов заземления. Кроме того, при подключении проводов
миниатюрных переключателей не следует применять чрезмерную
силу, иначе может произойти смещение и, в результате, отказ
миниатюрных переключателей.
d. Для соединения с землей необходимо использовать специаль-
ные винты заземления. Не следует закручивать или выкручивать
болты по своему усмотрению; в противном случае существует
возможность деформации и отказа реле расхода.
e. Реле расхода перед поставкой непосредственно с предприятия
устанавливают на минимальное значение расхода. Нельзя делать
расход ниже значения, установленного при поставке с предпри-
ятия, иначе возможен отказ реле расхода. После установки реле
расхода следует несколько раз нажать на рычаг реле с целью
проверки. В случае отсутствия характерного щелчка при нажатии
на рычаг необходимо повернуть винт по часовой стрелке, чтобы
появился щелчок.
f. При выборе модели пластины регулятора расхода с обтекаемым
телом необходимо учесть номинальный расход агрегата, диаметр
выпускной трубы и диапазон регулирования пластины регулятора.
Кроме того, пластина регулятора не должна соприкасаться
с другими ограничителями в трубопроводе или на внутренней стенке
трубопровода, иначе не будет осуществляться сброс реле расхода.
4.9.5 Исправность реле расхода и подключенной к нему системы
определяется по значению, измеренному расходомером, а именно:
когда значение, показываемое расходомером, составит меньше 60%
от номинального расхода воды агрегата, необходимо выключить регуля-
тор расхода с обтекаемым телом, наблюдать за показаниями в течение
3 рабочих циклов, а также своевременно накрыть регулятор кожухом.
• Схема регулятора расхода с обтекаемым телом
