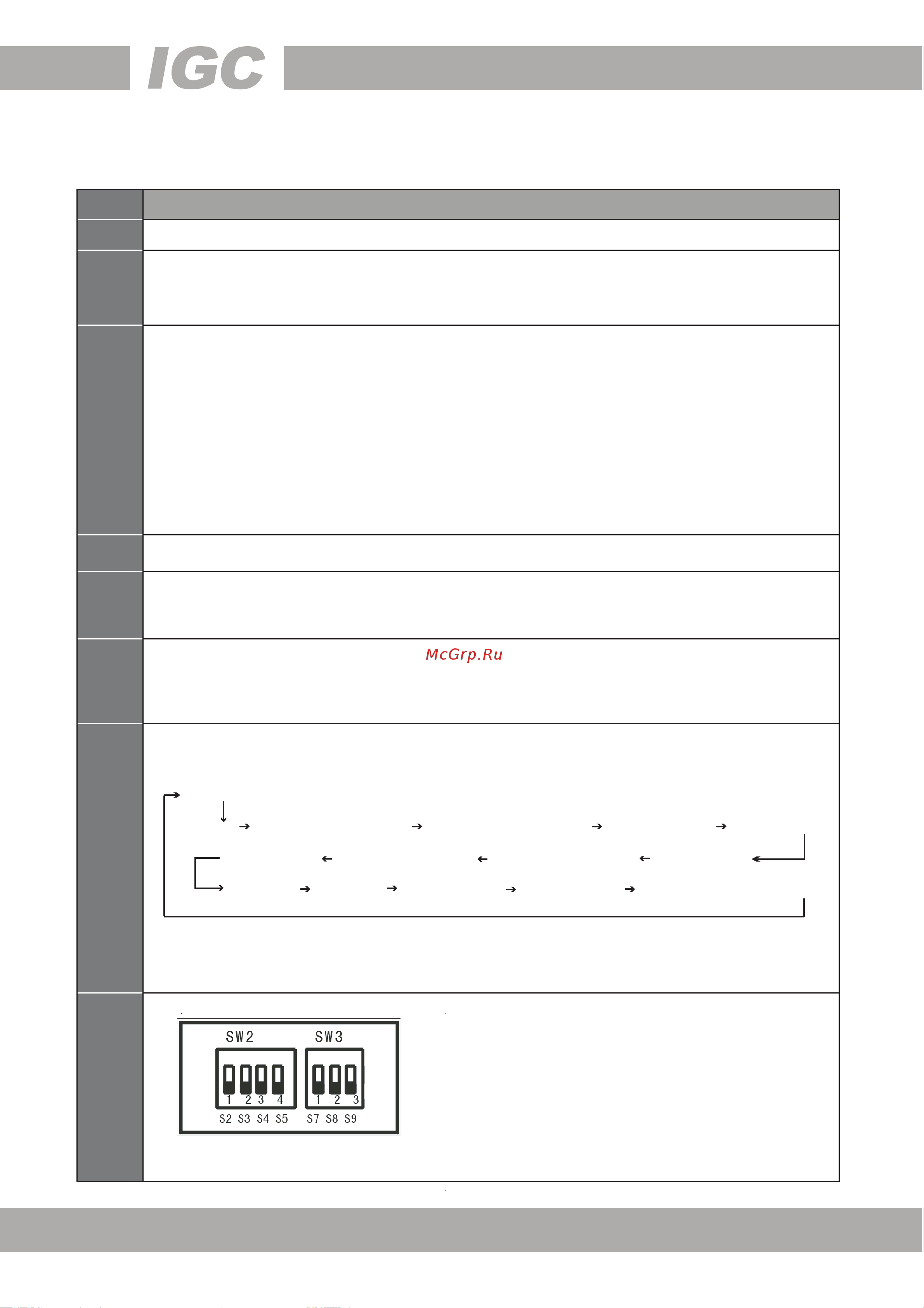

5.6 Подробное описание деталей, представленных на рис. 5-4
Таблица 5-2
Обычный режим отображения
Режим работы Работоспособность компрессора B Количество подключенных агрегатов Темп. наружного воздуха Темп. конденсатора A
T61 Темп. антифриза Темп. отводимой воды агрегата Темп. подводимой воды агрегата Темп. конденсатора B
Открытие ТРВ A Открытие ТРВ B Рабочий ток системы A Рабочий ток системы B Последний отказ
Выборочная проверка. Рабочее состояние системы наружной установки можно контролировать посредством выборочной
проверки с выводом данных на дисплей, как показано на следующем рисунке:
● Содержание отображаемых данных о «режиме работы»: 1. охлаждение; 2. нагрев; 4. насос; 8. ожидание
● Содержание отображаемых данных о «количестве подключенных агрегатов»: главный агрегат может отображать
количество подключенных агрегатов, при этом подчиненный агрегат отображает 0.
№
Подробная информация
1 Определение тока компрессора А1 (код защиты P4).
2
Определение тока компрессора B1 (код защиты P5).
В течение первых 5 секунд после запуска компрессора ток не определяется. При обнаружении тока компрессора,
превышающего установленное значение срабатывания защиты (33 А для компрессора с постоянной скоростью), происходит
его выключение и перезапуск через 3 мин.
3
T4: датчик температуры наружного воздуха (код ошибки E7).
T3B: датчик температуры трубы конденсатора B (код ошибки E6 и код защиты P7)
T3A: датчик температуры трубы конденсатора A (код ошибки E5 и код защиты P6).
1) T4: если есть одна система, требующая запуска наружных вентиляторов, то запуск вентиляторов осуществляется через
электронный пульт управления агрегата. Включают только наружный вентилятор А, затем включают механизмы А и В и
осуществляют управление агрегатом через Т4.
2) T3B и T3A: при обнаружении электронным пультом управления модульного агрегата температуры наружной трубы T3A или
T3B системы, превышающей температуру срабатывания защиты 65°C, происходит выключение соответствующей системы.
После понижения температуры ниже уровня восстановления 60°C осуществляется перезапуск системы. Другая
система при этом работает в прежнем режиме.
3) T4, T3B и T3A: при обнаружении обрыва цепи или короткого замыкания датчика температуры срабатывает сигнал отказа.
● Когда отказ датчика температуры нарушает работу главного агрегата: главный и подчиненные агрегаты выключаются.
● Когда отказ датчика температуры нарушает работу подчиненного агрегата: данный агрегат выключается, а главный и другие
подчиненные агрегаты работают в прежнем режиме.
4 Определение тока компрессора А2 (код защиты P4).
5
Датчик температуры отводимой воды агрегата (код ошибки E4).
В режиме охлаждения и в режиме нагрева выполняют регулировку с учетом величины температуры отводимой воды агрегата.
Возможности регулировки функции постоянной скорости: ВКЛ и ВЫКЛ.
6
Датчик общей температуры отводимой воды (код ошибки E3).
Относится только к главному агрегату, к подчиненным не относится.
В режиме охлаждения и в режиме нагрева выполняют регулировку с учетом величины общей температуры отводимой воды.
Возможности регулировки: загрузка, стабилизация, разгрузка, аварийный останов.
7
8
ON
(ВКЛ)
OFF
(ВЫКЛ)
ON
(ВКЛ)
OFF
(ВЫКЛ)
