2) IMBL-F130A/NB

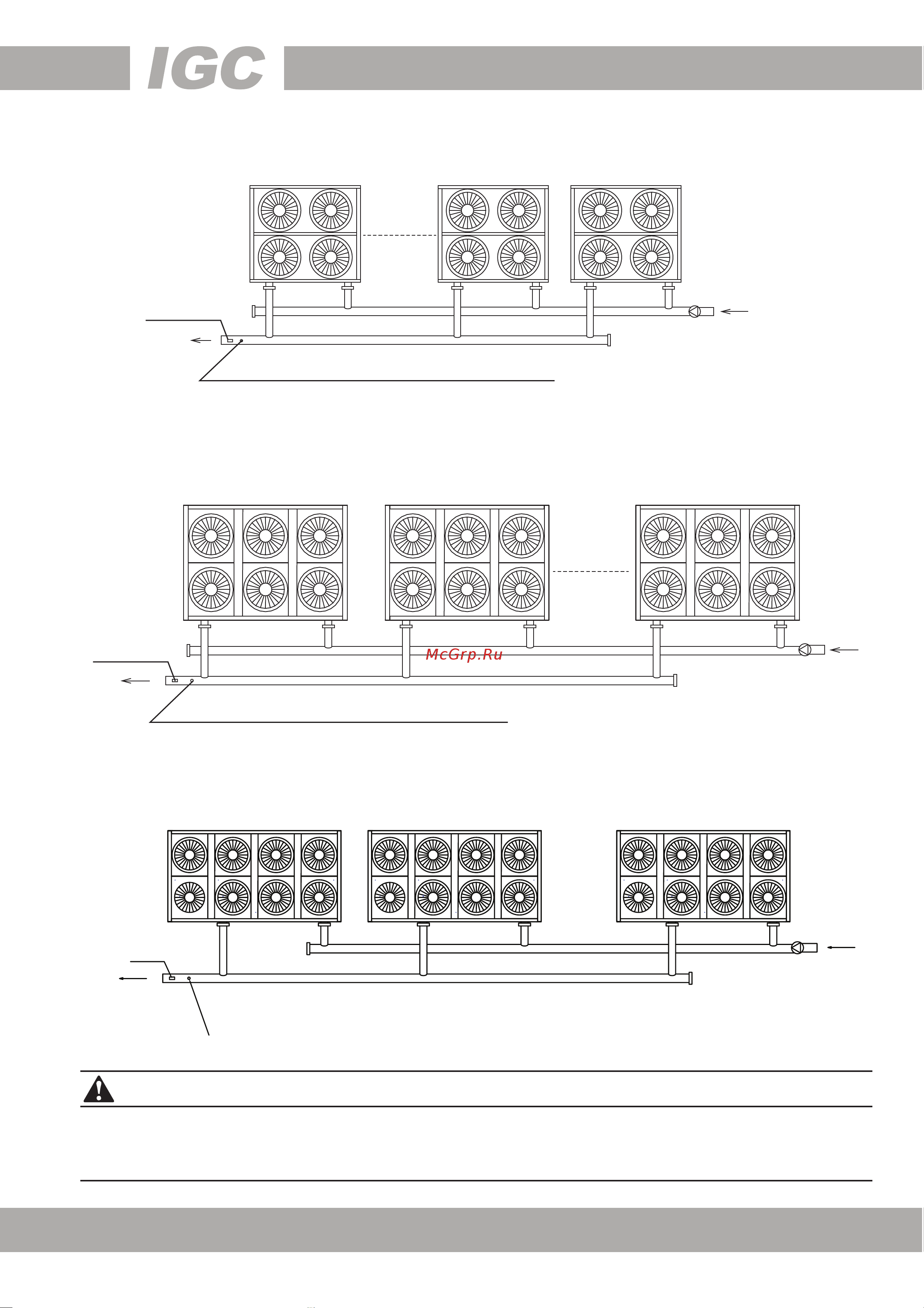

Схема установки

Агрегат № 1

Адрес № 0 (главный агрегат)

Агрегат № n (n≤8)Агрегат № (n-1)

Адрес № (2n-3) Адрес № (2n-1)

Адрес № 1 Адрес № (2n-4) Адрес № (2n-2)

Насос

Здесь просверлить глухое отверстие и переместить сюда датчик

общей температуры на выходе, расположенный по адресу № 0

Реле расхода воды

Рис. 4-12

3) IMBL-F200A/NB

Рис. 4-13

Схема установки

Агрегат № 1

Адрес № 0 (главный агрегат)

Агрегат № n (n≤5)Агрегат № (n-1)

Адрес № (3n-4) Адрес № (3n-1)

Адрес № 1 Адрес № (3n-5) Адрес № (3n-2)

Насос

Адрес № 2 Адрес № (3n-6) Адрес № (3n-3)

Здесь просверлить глухое отверстие и переместить сюда датчик

общей температуры на выходе, расположенный по адресу № 0

Реле расхода воды

4) IMBL-F250A/NB

Агрегат № 1

Адрес № 0 (главный агрегат)

Агрегат № n (n≤8)Агрегат № (n-1)

Адрес № 2 Адрес № (2n-2)

Адрес № 1 Адрес № 3 Адрес № (2n-1)

Насос

Здесь просверлить глухое отверстие и переместить сюда датчик

общей температуры на выходе, расположенный по адресу № 0

Реле расхода воды

Схема установки

Рис. 4-14

ВНИМАНИЕ

Агрегаты модели 65 с 1 модулем, всего может быть установлено до 16 модульных агрегатов.

Агрегаты модели 130 с 2 модулями, всего может быть установлено до 8 модульных агрегатов.

Агрегаты модели 200 с 3 модулями, всего может быть установлено до 5 модульных агрегатов.

Агрегаты модели 250 с 2 модулями, всего может быть установлено до 8 модульных агрегатов.
