Порт связи COM (O) 485 (код ошибки E2)
11
Порт связи COM (I) 485 (код ошибки E2)
Порт COM (O) соединен с P, Q и E порта COM (I), используемого для связи по стандарту RS-485.
1) В случае сбоя связи между проводным блоком управления и модулем главного агрегата происходит выключение всех
модулей.
2) В случае сбоя связи между главным агрегатом и подчиненными агрегатам происходит выключение модуля подчиненного
агрегата, работа которого нарушена в результате сбоя. Обнаружив меньшее количество агрегатов, проводной блок
управления может вывести на экран код «EC», при этом замигает индикаторная лампа проводного блока управления.
Перезапуск осуществляется через 3 минуты после устранения сбоя.
12
Защита от повышенного давления в системе А и реле температуры на выходе (код защиты P0);
защита от повышенного давления в системе В и реле температуры на выходе (код защиты P2);
защита от пониженного давления в системе А (код защиты P1);
защита от пониженного давления в системе B (код защиты P3);
Компрессор с постоянной скоростью: последовательное подключение реле температуры на выходе
и реле повышенного давления в системе.
13 Датчик температуры подводимой воды агрегата (код ошибки EF)
14 Датчик антифриза кожухотрубного теплообменника при низкой температуре (код ошибки Eb)
15
Определение расхода воды (код ошибки главного агрегата Е9) только применительно к главному агрегату.
1) Главный агрегат: в случае выхода расхода воды за нормальные пределы на щите главного агрегата и проводном пульте
управления отображается код ошибки E9.
2) Подчиненный агрегат: (определение расхода воды не производится).
16 Определение фазы питания (код ошибки E8)
17 Электронный терморегулирующий вентиль системы В
18
Электронный терморегулирующий вентиль системы А
Электронный терморегулирующий вентиль предназначен для регулирования потока хладагента в различных режимах работы
и при различных нагрузках.
19
Вспомогательный электронагреватель
Внимание: фактически определяется значение регулировочного порта вспомогательного электрического нагревателя ВКЛ или
ВЫКЛ, а не управляющего электропитания 220–230 В, поэтому при установке вспомогательного электрического нагревателя
необходимо проявить особое внимание.
Внимание!
В режиме нагрева при обнаружении пультом главного агрегата общей температуры отводимой воды ниже 45°C произойдет
замыкание выключателя и заработает вспомогательный электрический нагреватель; при общей температуре отводимой воды
выше 50°C произойдет размыкание выключателя и вспомогательный электрический нагреватель прекратит работу.

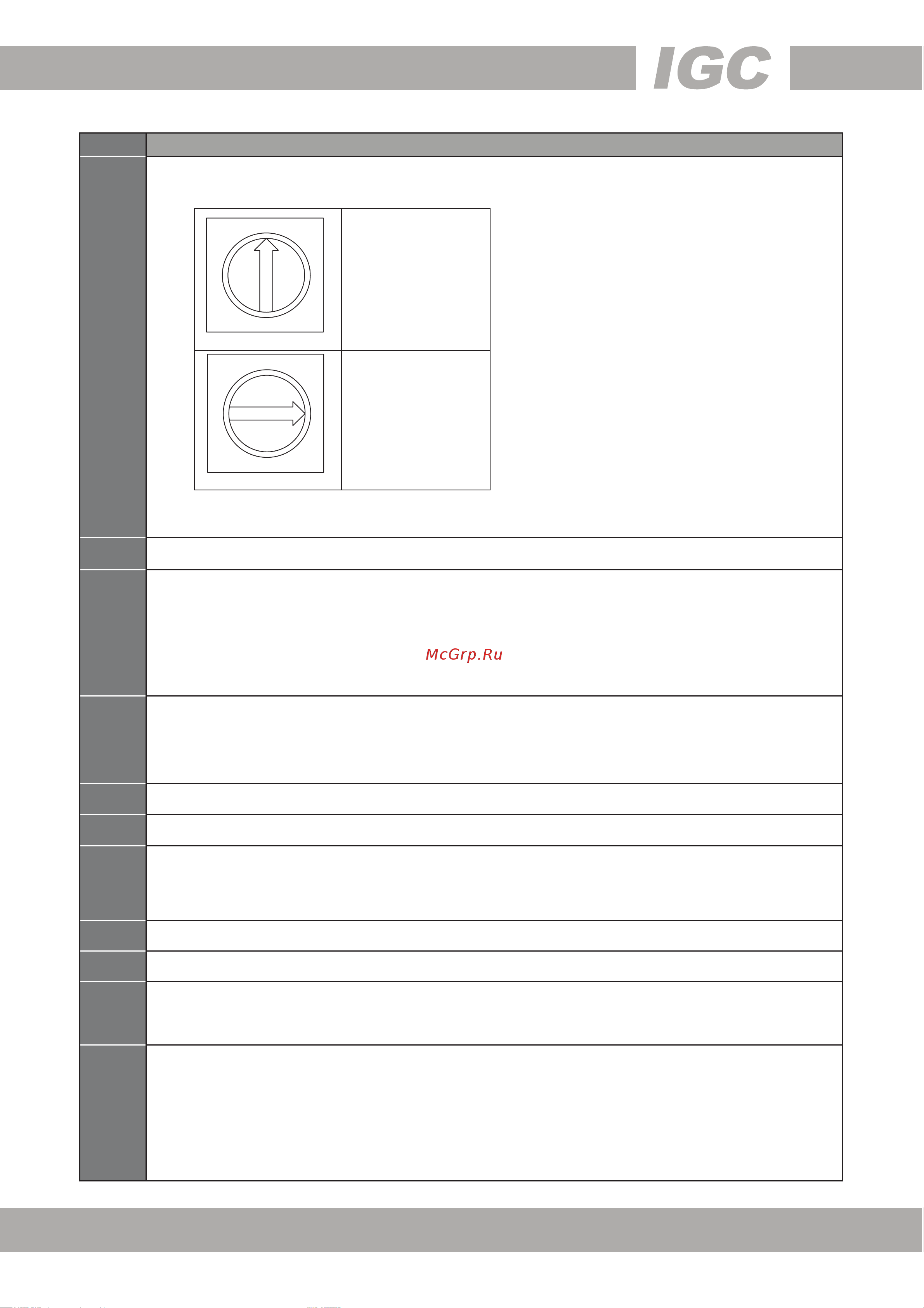

Все модульные части модульного агрегата имеют
одинаковую функцию управления, и можно настроить
главный агрегат и подчиненные агрегаты с помощью
адресного кода на электрическом щите управления. Для
главного агрегата предусмотрен адресный код 0 #. Главным
агрегатом назначается агрегат с цифровым компрессором,
а остальные адреса соответствуют подчиненным агрегатам.
Только если агрегат назначен главным, с помощью его
пульта управления можно активировать такие функции, как
прямая связь с проводным блоком управления, регулировка
охлаждения и нагрева, управление насосом, управление
вспомогательным электрическим нагревателем,
определение общей температуры на выходе и обнаружение
реле расхода воды.
8
9
A
B
C
D
E
F
8
7
6
5
4
3
2
1
0
0
1
2
3
4
5
6
7
8
F
E
D
C
B
A
9
8
Когда адрес равен
1, 2, 3 ... F,
он выполняет роль
подчиненного
агрегата 1, 2, 3 ... 15.
Когда адрес равен 0,
он выполняет роль
главного агрегата.
АДРЕС
АДРЕС
