Norsk 147
Før første gangs bruk av appa-
ratet, les denne originale bruks-
anvisningen , følg den og oppbevar den for
senere bruk eller fo overlevering til neste ei-
er.
– Det er tvingende nødvendig å lese sik-
kerhetsinstruksene nr. 5.951-949 før
maskinen settes i drift!
– Informer straks forhandleren ved trans-
portskader.
Miljøvern 147
Symboler i bruksanvisningen 147
Forskriftsmessig bruk 147
Funksjon 147
Sikkerhetsanvisninger 148
Tekniske data 151
Ta i bruk 160
Betjening 160
Stans av driften 160
Pleie og vedlikehold 160
Feilretting 161
Tilbehør 162
CE-erklæring 162
Garanti 162
Anvisninger om innhold (REACH)
Aktuell informasjon om stoffene i innholdet
finner du under:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Fare!
Betegner en umiddelbar fare. Ved ikke å
følge denne anvisning er det fare for død el-
ler alvorlige personskader.
몇 Advarsel
Betegner en mulig farlig situasjon. Ved ikke
å følge denne anvisning kan det føre til min-
dre personskader eller materielle skader.
Bemerk
Betegner brukstips og viktig informasjon.
– Tankvaskerne HKF 200 er spruteinnret-
ninger for rengjøring av tønner, behol-
dere og tankvogner.
– Rengjøringshodet blir satt inn i beholde-
ren igjennom en åpning med tilsvarende
minimum diameter.
– Tankvaskeren HKF 200 er beregnet på
stasjonær drift. Hertil må den stå lodd-
rett og tett innebygd i en "kuppel" med
flens. De beholderne som skal rengjø-
res, blir endevendt over tankvaskeren
(Innbygging se måleskjema og innmon-
teringseksempel HKF 200 PU).
– En separat høytrykkspumpe blir koblet
til tankvaskeren ved hjelp av en høy-
trykksslange.
Bemerk
En liste over godkjente rengjøringsvæsker
befinner seg i kapittel "Tekniske data".
Som ikke forskriftsmessig gjelder driften
utenfor lukkete beholdere og med høyere
trykk og høyere temperaturer enn de som
er angitte i de tekniske data.

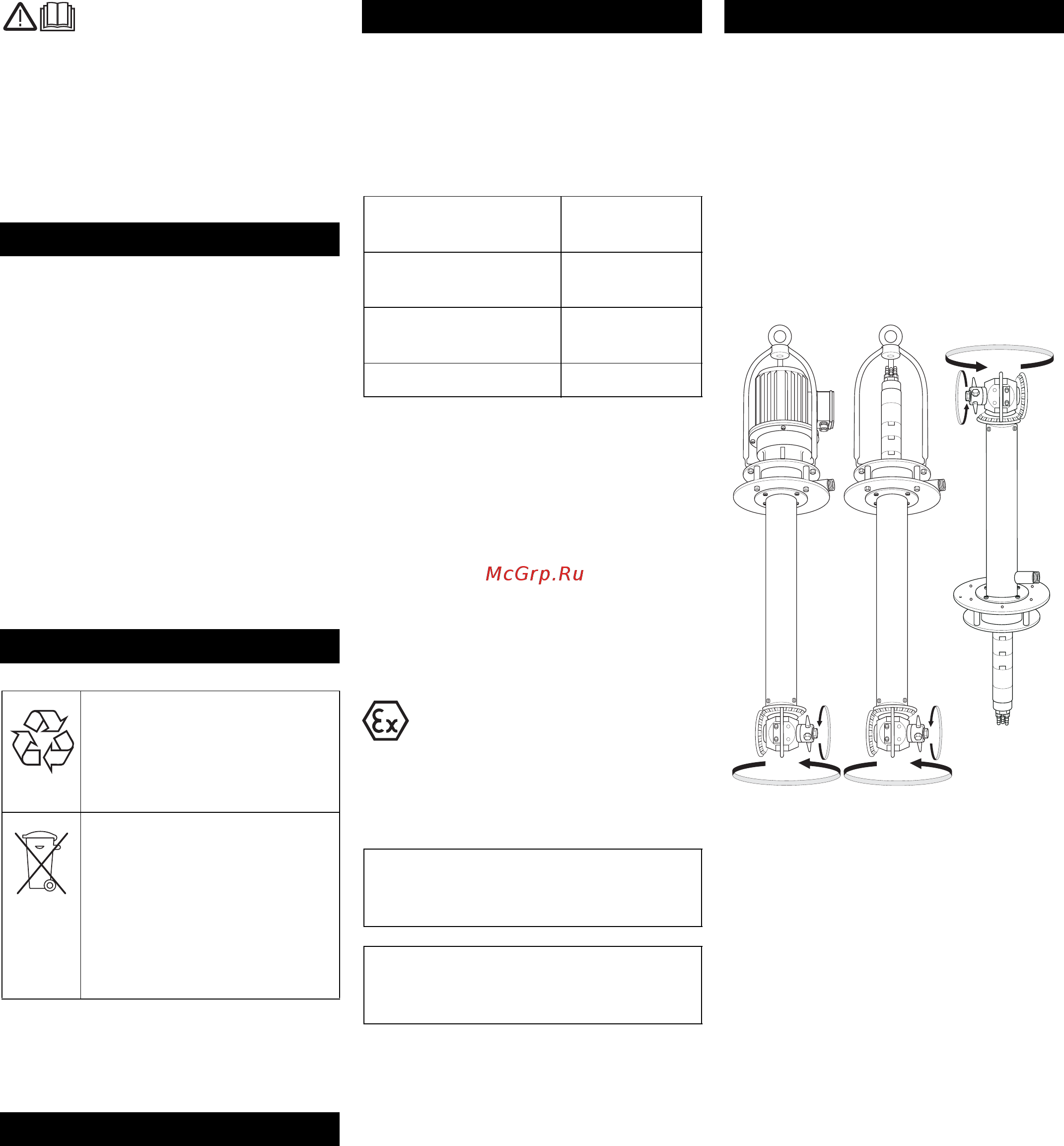

– Tankvaskeren består av driftsdelen,
bærerøret og rengjøringshodet. Dysene
på rengjøringshodet dreier seg om to
aksler og når på denne måten hvert
sted i beholderen.
– Rengjøringshodet dreier seg ved hjelp
av en elektro- eller trykkluftmotor. Tur-
tallet er derfor uavhengig av trykk og
mengde av rengjøringsvæske. Ved
elektrodrift er turtallet enten konstant el-
ler totrinns regulerbar, ved trykkluftdrift
kan turtallet innstilles over trykkluften.
Innholdsfortegnelse
Miljøvern
Materialet i emballasjen kan re-
sirkuleres. Ikke kast emballa-
sjen i husholdningsavfallet,
men lever den inn til resirkule-
ring.
Gamle apparater inneholder
verdifulle materialer som kan
resirkuleres. Disse bør leveres
inn til gjenvinning. Batterier,
olje og lignende stoffer må ikke
komme ut i miljøet. Gamle
maskiner skal derfor avhendes
i egnede innsamlingssystemer.
Symboler i bruksanvisningen
Forskriftsmessig bruk
Rengjøringshode Min. åpning på
beholderen
HKF 200 ET, HKF 200
PT
140 mm
HKF 200 E, HKF 200
C, HKF 200 P
200 mm
HKF 200 C2 300 mm
Vennligst slipp ikke rengjøringsvæsker ut
i naturen. Beskytt jordsmonnet og depo-
ner brukt olje på en miljøvennlig måte.
Vennligst ikke la avløpsvann med oljeinn-
hold komme ned i jordsmonnet, vannet
eller avløpssystemet.
Funksjon
