English 19
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
– Before first start-up it is definitely neces-
sary to read the operating instructions
and safety indications Nr. 5.951-949!
– In case of transport damage inform ven-
dor immediately
Environmental protection 19
Symbols in the operating instructions 19
Proper use 19
Function 19
Safety instructions 20
Technical specifications 23
Start up 32
Operation 32
Shutting down 32
Maintenance and care 32
Troubleshooting 33
Accessories 34
CE declaration 34
Warranty 34
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Danger
indicates an immediate threat of danger.
Failure to observe the instruction may result
in death or serious injuries.
몇 Warning
indicates a possibly dangerous situation.
Failure to observe the instruction may result
in light injuries or damage to property.
Note
indicates useful tips and important informa-
tion.
– The interior cleaners HKF 200 are spray
devices to clean drums, containers and
tankers.
– The cleaning head is inserted into the
container through an opening with a
suitable minimum inner diameter.
– The interior cleaner HKF 200 PU is in-
tended for stationary use. For this, it
must be installed tightly and upright in a
"dome" with a flange. The containers to
be cleaned are placed over the top of
the interior cleaner (installation see
measuring sheet and installation exam-
ple HKF 200 PU).
– A separate high pressure pump is con-
nected to the interior cleaner via a high
pressure hose.
Note
The chapter "Specifications" contains a list
of the permitted cleaning liquids.
Operation outside closed containers and
with higher pressure and temperatures than
those listed in the "Specifications" is prohib-
ited.

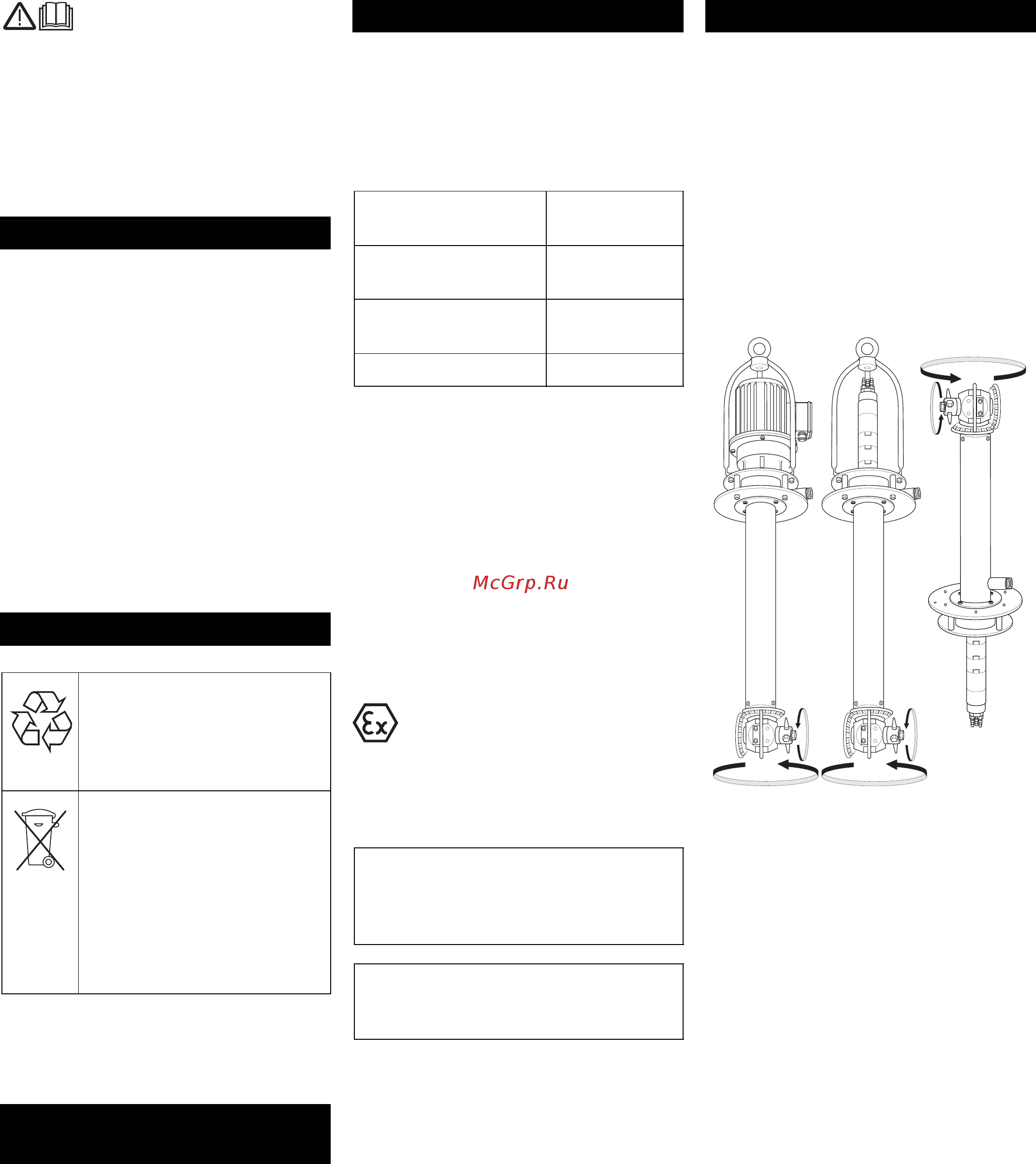

– The interior cleaner consists of a drive
unit, a support pipe and the cleaning
head. The nozzles on the cleaning head
turn around two axles and therefore
touch every place in the container.
– The cleaning head is turned by an elec-
tric or compressed air motor. The speed
is independent of the pressure and the
volume of cleaning liquid. With electric
drives, the speed can be set to either
constant or two-level, with compressed
air drives, the speed can be adjusted via
the compressed air.
Contents
Environmental protection
The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send
it for recycling.
Old appliances contain valua-
ble materials that can be recy-
cled; these should be sent for
recycling. Batteries, oil, and
similar substances must not
enter the environment. Please
dispose of your old appliances
using appropriate collection
systems.
Symbols in the operating in-
structions
Proper use
Cleaning head Minimum con-
tainer opening
HKF 200 ET, HKF 200
PT
140 mm
HKF 200 E, HKF 200
C, HKF 200 P
200 mm
HKF 200 C2 300 mm
Please do not allow cleaning liquids to
enter the environment. Protect the
ground and dispose of used oil in an en-
vironmentally-clean manner.
Please do not let mineral oil contaminat-
ed waste water reach soil, water or the
sewage system.
Function
