21
Schränken. Der Geschirrspüler ist mit Wasseranschluss und Abwasserschlauch ausgestattet, die
nach links oder rechts verlegt werden können, um einen sachgerechten Anschluss zu ermöglichen.
Wasseranschluss
WasseranschlussWasseranschluss
Wasseranschluss
• Das Gerät muss mit einem neuen Anschluss-Set am Wasserhahn angeschlossen werden, der eine
separate Abstellmöglichkeit hat. Keine alten Anschluss-Sets wiederverwenden.
• Der Wasserdruck muss zwischen 0,04 MPa und 1 MPa betragen. Ist der Druck geringer, so wen-
den Sie sich bitte an unseren Kundendienst oder einen Fachmann.
1. Wickeln Sie den Zulaufschlauch vollständig auf der Geräterückseite ab.

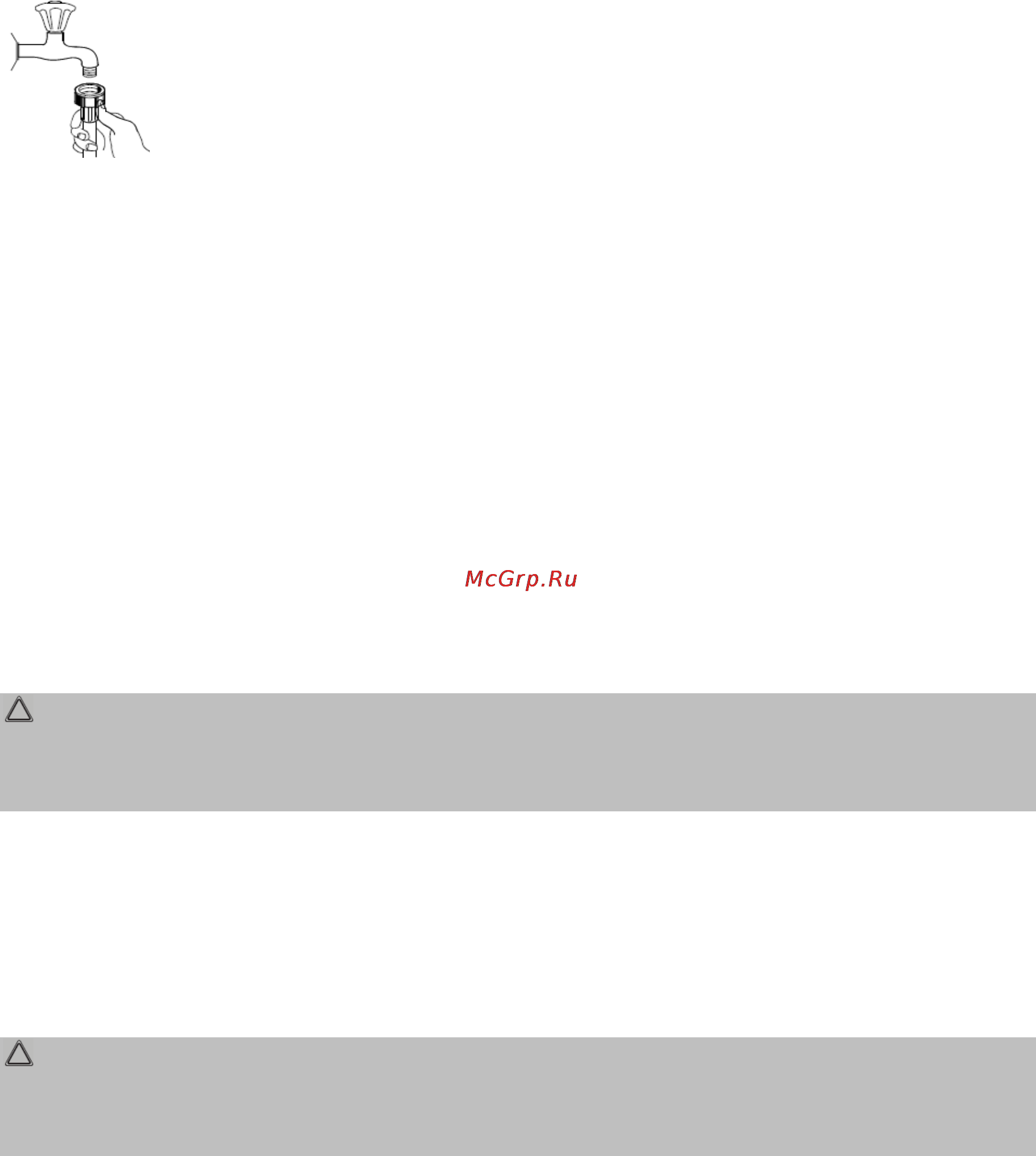

2. Schrauben Sie den Wasserzulauf am Wasserhahn mit 3/4"-Gewinde an.
3. Drehen Sie das Wasser voll auf, bevor Sie das Gerät in Betrieb nehmen.
Hinweise zum Zulaufschlauch
Hinweise zum ZulaufschlauchHinweise zum Zulaufschlauch
Hinweise zum Zulaufschlauch-
--
-Sicherheitssystem
SicherheitssystemSicherheitssystem
Sicherheitssystem
Der Wasserzulauf ist doppelwandig. Dieses System garantiert die Absperrung des Wasserzulaufs bei
Undichtigkeit des inneren Schlauches. Die Abschaltung des Wasserzulaufs führt über einen elektroni-
schen Kontakt.
Abnehmen des Wasserzulaufschlauchs von der Wasserversorgung
Abnehmen des Wasserzulaufschlauchs von der WasserversorgungAbnehmen des Wasserzulaufschlauchs von der Wasserversorgung
Abnehmen des Wasserzulaufschlauchs von der Wasserversorgung
1. Sperren Sie den Zulaufhahn ab.
2. Schrauben Sie den Sicherheits-Wasserzulaufschlauch vom Wasserhahn ab.
Kaltwasseransc
KaltwasseranscKaltwasseransc
Kaltwasseranschl
hlhl
hluss
ussuss
uss
Schließen Sie den Kaltwasser-Zulaufschlauch an ein Anschlussstück mit 3/4“-Gewinde an; achten Sie
dabei auf festen Sitz. Wenn die Wasserrohre neu sind oder längere Zeit nicht verwendet wurden, las-
sen Sie Wasser ablaufen, bis das nachströmende Wasser klar ist. Diese Vorsichtsmaßnahme ist er-
forderlich, um ein Verstopfen des Wasserzulaufs und Schäden am Gerät zu vermeiden.
ACHTUNG:
ACHTUNG:ACHTUNG:
ACHTUNG:
Um zu vermeiden, dass Wasserdruck im Zulaufschlauch verbleibt, schließen Sie nach der Verwen-
dung den Haupthahn.
Anschluss
Anschluss Anschluss
Anschluss des Siphons
des Siphonsdes Siphons
des Siphons
Führen Sie den Ablaufschlauch in einen Ablauf mit einem Mindestdurchmesser von 40 mm ein oder
lassen ihn in den Ausguss laufen, wobei Sie darauf achten müssen, dass er nicht verbogen oder ge-
quetscht wird. Verwenden Sie dazu die mitgelieferte Schlauchhalterung. Der Abwasseranschluss
muss sich in einer Höhe bis max. 750 mm vom Boden des Spülraums befinden.
ACHTUNG:
ACHTUNG:ACHTUNG:
ACHTUNG:
Die Schlauchhalterung muss fest an der Wand befestigt werden, um eine Lageveränderung des
Schlauchs zu vermeiden.
