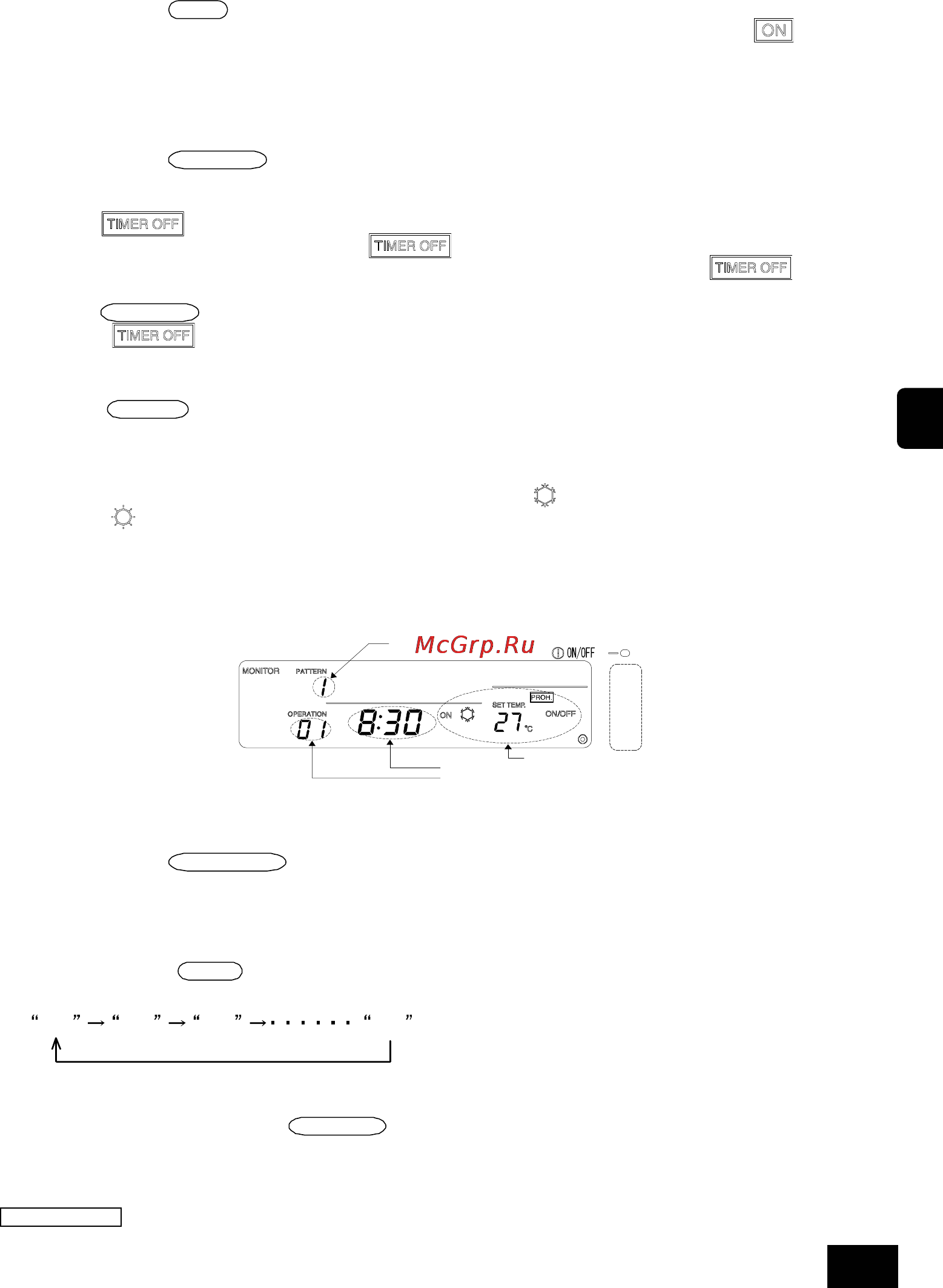

4-1-2. Операции ON/OFF
(1) Выбрать группу, которой нужно управлять, посредством приведенной выше процедуры
«Операция выбора группы».
(2) Нажать кнопку
ON/OFF
переключателя ON/OFF.
При работе контроллера на индикаторе состояния ON/OFF появится символ
. Если
работа контроллера остановлена, то на индикаторе ничего не появится.
4-1-3. Останов работы по графику для всех групп
одновременно
(1) Нажать кнопку
TIMER ON/OFF
переключателя TIMER ON/OFF и удерживать ее в нажатом
положении в течение трех секунд.
При остановленной работе по графику, на индикаторе состояния управления появится
символ
, и работа по графику будет остановлена.
Во время работы по графику символ
не появится.
Когда входным сигналом является «Аварийный останов», то символ
будет
мигать.
Кнопка
TIMER ON/OFF
переключателя TIMER ON/OFF не функционирует во время мигания
символа
.
4-1-4. Отображение символов
(1) Символ
PROHIBIT
появится при установке «запрет операции» от другого контроллера
системы. Если установлен запрет операции ON/OFF, то эта операция не может быть
запущена или остановлена этим контроллером.
(2) Если установлено «ограничение смены режима работы (ограничение охлаждения)» от
другого контроллера системы, то будет мигать символ “
”.
Символ “
” будет мигать при установке «ограничение смены режима работы (ограничение
обогрева)».
4-2. Индикатор мониторинга программы
• Отображаются отдельные установленные параметры программы.
Просмотр установленных параметров программы:
(1) Включение режима [ИНДИКАТОР МОНИТОРИНГА ПРОГРАММЫ].
Нажать кнопку
MONITOR/SET
переключателя MONITOR/SET в режиме индикатора
обычного отображения. (При включении этого индикатора появится символ "MONITOR" в
верхнем левом углу экрана дисплея).
(2) Выбор номера модели.
Номер модели, отображаемый на индикаторе номера модели, будет меняться при каждом
нажатии кнопки
PATTERN
. (Номера моделей, которые не установлены, появляться не
будут).
1
23 9
(3) Установка номера операции.
Номер операции будет меняться в последовательности установленных значений времени
при каждом нажатии кнопки
OPERATION
. (Номера операций, которые не установлены,
появляться не будут).
(4) Будут показаны отдельные параметры программы для установленных номеров моделей и
операций.
ПРИМЕЧАНИЕ На этом индикаторе каждая операция сортируется и отображается в последовательности
установленных значений времени.
Время операции
Номер операции
Отдельные параметры операции
Номер модели
Содержание
- Исходные установки 87 2
- Меры предосторожности 2
- Меры предосторожности 70 2 наименование и назначение каждого элемента управления и индикации 72 2
- Опасности и степень тяжести последствий которые могут возникнуть вследствие неправильного обращения с блоком обозначаются следующими символами 2
- Операционные методы 78 2
- Перед началом работы следует прочесть эти меры предосторожности и выполнить работу по монтажу надлежащим образом 2
- После прочтения настоящего руководства его вместе с руководством по монтажу следует хранить в надежном месте для обращения к ним в будущем при смене пользователя эти оба документа подлежат передаче новому пользователю 2
- Системные ограничения 98 10 технические данные 99 2
- Содержание 2
- Страница 2
- Схема установок и операций работы по графику 76 2
- Установка функций 96 2
- Устранение неисправностей 84 2
- Функции внешнего входного и выходного сигналов 85 2
- Внимание 3
