75
RU
2-4. Конфигурация индикаторов на дисплее
Пояснения по отдельным индикаторам
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ (POWER ON)
Символ "H0" мигает при отсутствии информации о группе, а символ "H1" мигает при наличии
информации о группе.
2. ИНДИКАТОР УСТАНОВКИ ПАРАМЕТРОВ ГРУППЫ (GROUP SETTING)
Когда этот контроллер является ведущим, то устанавливаются и изменяются параметры группы.
3. ИНДИКАТОР УСТАНОВКИ ВРЕМЕНИ/ ДНЯ (TIME/DAY SETTING)
Устанавливаются показания текущего времени и дня недели.
4. ИНДИКАТОР ОБЫЧНОГО ОТОБРАЖЕНИЯ (NORMAL)
После установки параметров работы по графику, посредством этого индикатора выполняется операция
работы по графику.
В дополнение к операции работы по графику, можно выполнить коллективный или групповой запуск и
останов работы блоков.
5. ИНДИКАТОР МОНИТОРИНГА ПРОГРАММЫ (PROGRAM MONITOR)
Выполняется мониторинг содержимого установленной программы.
6. ИНДИКАТОР УСТАНОВКИ ПАРАМЕТРОВ ПРОГРАММЫ (PROGRAM SETTING)
Устанавливаются и изменяются отдельные параметры работы по графику.
7. ИНДИКАТОР УСТАНОВКИ ПАРАМЕТРОВ ЕЖЕНЕДЕЛЬНОЙ ПРОГРАММЫ
(WEEKLY PROGRAM SETTING)
Устанавливается модель, заданная на индикаторе PROGRAM SETTING, и изменяется по дням для
каждой группы.

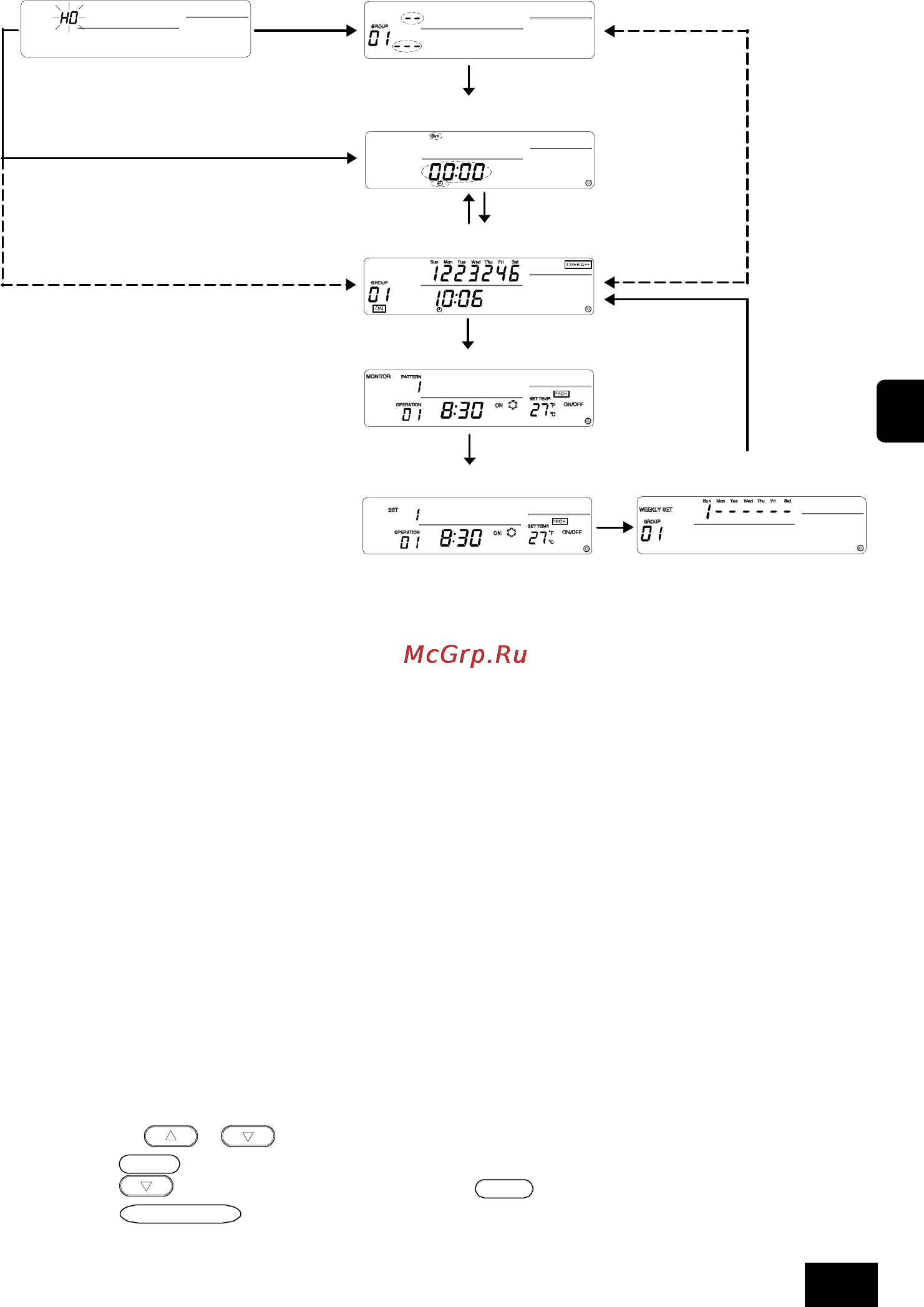

Пояснения по операциям перехода
A: Нажимать кнопки
и переключателя CLOCK
B: Нажать кнопку
ON/OFF
переключателя ON/OFF.
C: Нажать кнопку
переключателя TEMP. и кнопку
CLEAR
переключателя CLEAR.
D: Нажать кнопку
MONITOR/SET
переключателя MONITOR/SET.
(1) ИНДИКАТОР ВКЛЮЧЕНИЯ
ПИТАНИЯ
(2) ИНДИКАТОР УСТАНОВКИ
ПАРАМЕТРОВ ГРУППЫ (стр. 81)
Когда этот
контроллер
является
ведущим
Когда этот контроллер является подчиненным
(4) ИНДИКАТОР ОБЫЧНОГО
ОТОБРАЖЕНИЯ (стр. 78)
(3) ИНДИКАТОР УСТАНОВКИ
ВРЕМЕНИ/ ДНЯ (стр. 80)
(5) ИНДИКАТОР МОНИТОРИНГА ПРОГРАММЫ (стр. 79)
(7) ИНДИКАТОР УСТАНОВКИ
ПАРАМЕТРОВ ЕЖЕНЕДЕЛЬНОЙ
ПРОГРАММЫ
(
ст
р
. 83
)
(6) ИНДИКАТОР УСТАНОВКИ
ПАРАМЕТРОВ ПРОГРАММЫ (стр. 80)
(B)
(A)
(D)
(D)
(D)
Когда время
установлено (C)
Отсутствие установки времени
Когда время установлено (C)
(D)
Отсутствие установки времени
