98
9. Системные ограничения

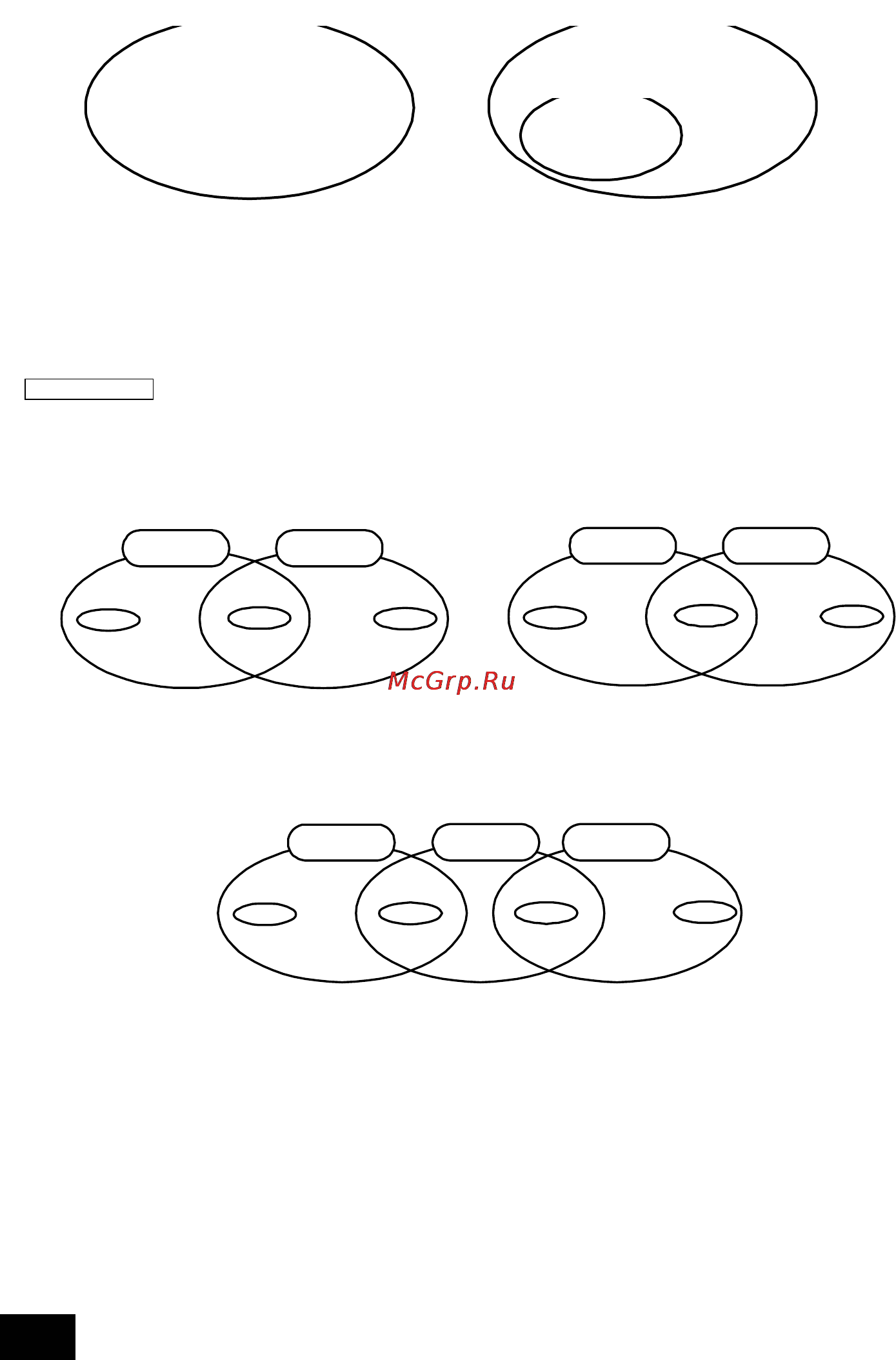

Ведущий контроллер системы и подчиненный контроллер системы
ПРИМЕЧАНИЕ Следующие виды установок параметров группы не возможны.
Блок
Блок
Блок
Зона управления этого контроллера
Зона управления ведущего контроллера системы
Зона управления этого контроллера
Когда в системе имеется только этот
контроллер. Этот контроллер
устанавливается в качестве ведущего
контроллера системы. В этом случае,
параметры группы устанавливаются с
помо
щ
ью этого конт
р
олле
р
а.
Когда этот контроллер управляется другим
контроллером системы. Этот контроллер
устанавливается в качестве подчиненного
контроллера системы. В этом случае,
параметры группы не устанавливаются с
помощью этого контроллера.
Ведущий
контроллер
системы.
Подчиненный
контроллер
системы.
Группа
Группа
Группа
Ведущий
контроллер 1
системы.
Ведущий
контроллер 2
системы.
Группа
Группа
Группа
Группа
Группа
Группа
Группа
• Управление блоком посредством подчиненного
контроллера системы не находится под
управлением ведущего контроллера системы.
• Установка подчиненного контроллера
системы, которая превышает зону
управления двух или более ведущих
контроллеров системы.
Ведущий
контроллер 1
системы.
Подчиненный
контроллер
системы.
Ведущий
контроллер 2
системы.
• Управление обычной группой
посредством двух и более ведущих
контроллеров системы.
