92

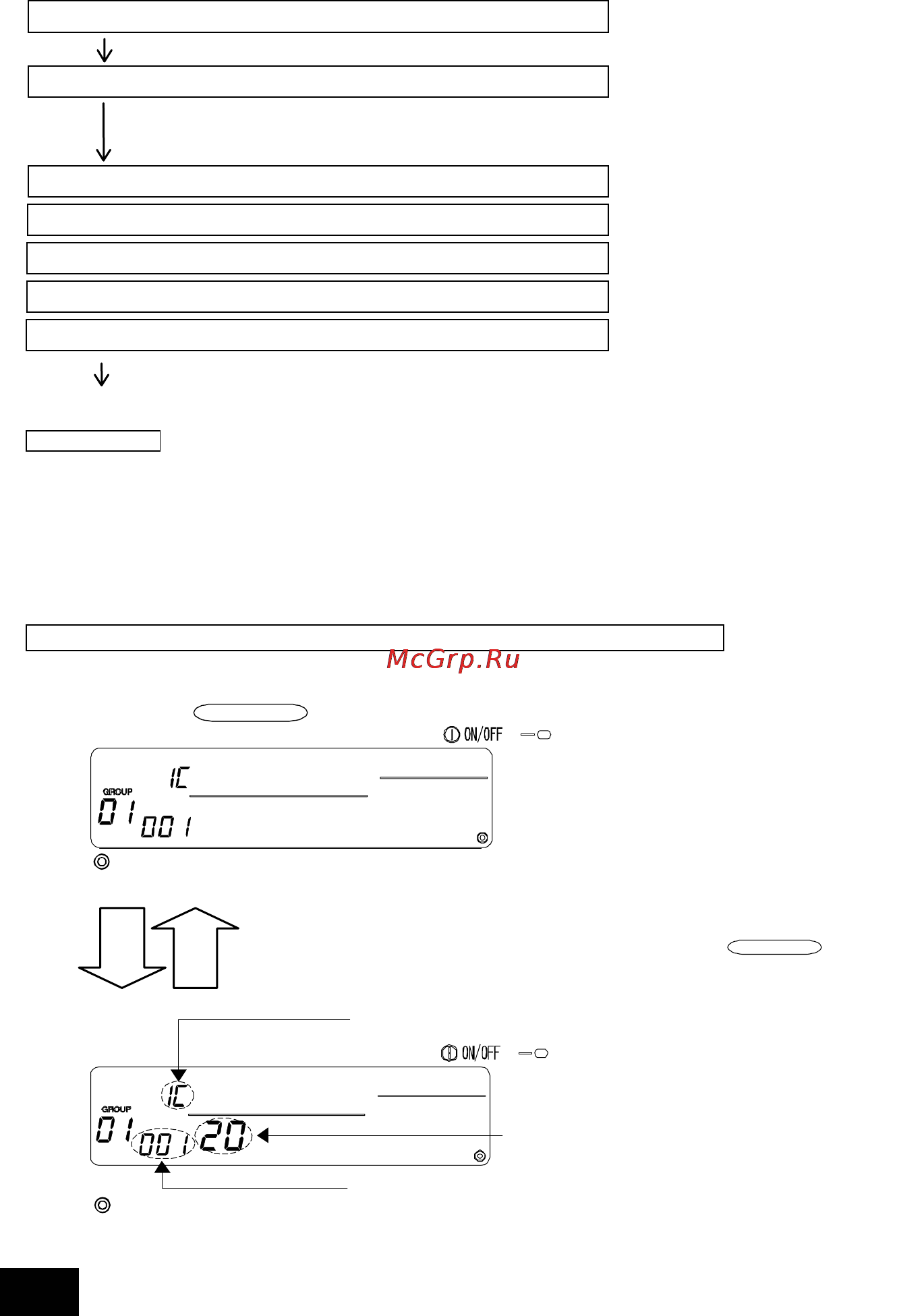

7-1-2. Установка сблокированных блоков
• Определение того, что сблокированные с каждой группой блоки могут управляться
совместно друг с другом.
• Установка сблокированного блока после установки каждой группы.
Сблокированные блоки не могут быть установлены до тех пор, пока блоки
зарегистрированы в группе, в которой сблокированные блоки должны быть установлены.
ПРИМЕЧАНИЕ
• При регистрации сблокированного блока в случае, если внутренний блок и сблокированный блок в
определенной группе должны быть сблокированы между собой, всегда следует регистрировать
внутренний блок с наименьшим номером адреса в группе для связывания. Если блок не
зарегистрирован для связывания, то сблокированный блок не может управляться посредством
контроллера локального дистанционного управления.
• Если имеется несколько внутренних блоков, подлежащих связыванию со сблокированным блоком, то
для связывания следует зарегистрировать все внутренние блоки.
1. Включение режима [Индикатор установки сблокированных блоков]
(1) Включение режима [Индикатор установки сблокированных блоков] из режима [Индикатор установки
параметров группы].
Нажать кнопку
MONITOR/SET
переключателя MONITOR/SET.
1. Вызов индикатора установки сблокированных блоков
2. Выбор номера группы
3. Вызов зарегистрированного блока
4. Выбор номера адреса сблокированного блока
5. Регистрация сблокированного блока
Переход к шагу 7-1(4) или 7-1-1.
6. Поиск сблокированных блоков
7. Отмена установки для связывания
Выбор регистрируемой группы в качестве сблокированного
блока. Это также применимо к случаям поиска или удаления
Индикаторы будут попеременно переключаться между индикатором установки параметров группы и
индикатором установки сблокированных блоков при каждом нажатии кнопки
MONITOR/SET
Pattern No. display section: "--" or the attributes are displayed.
Initial Setting Mode Screen (Group Setting Screen)
Interlocked Unit Setting Screen
Operation time display section:
"--" or the interlocked unit's address No. is displayed.
Operation time display section:
"---" or the unit address No. is displayed.
[Индикатор режима исходных установок]
([Индикатор установки параметров группы])
[Индикатор отображения номера модели]: Отображается
символ “--“ или атрибуты
[Индикатор отображения времени операции]: Отображается
символ “--“ или номер адреса сблокированного блока
[Индикатор отображения времени операции]: Отображается
символ “---“ или номер адреса блока
[Индикатор установки
сблокированных блоков]
