94

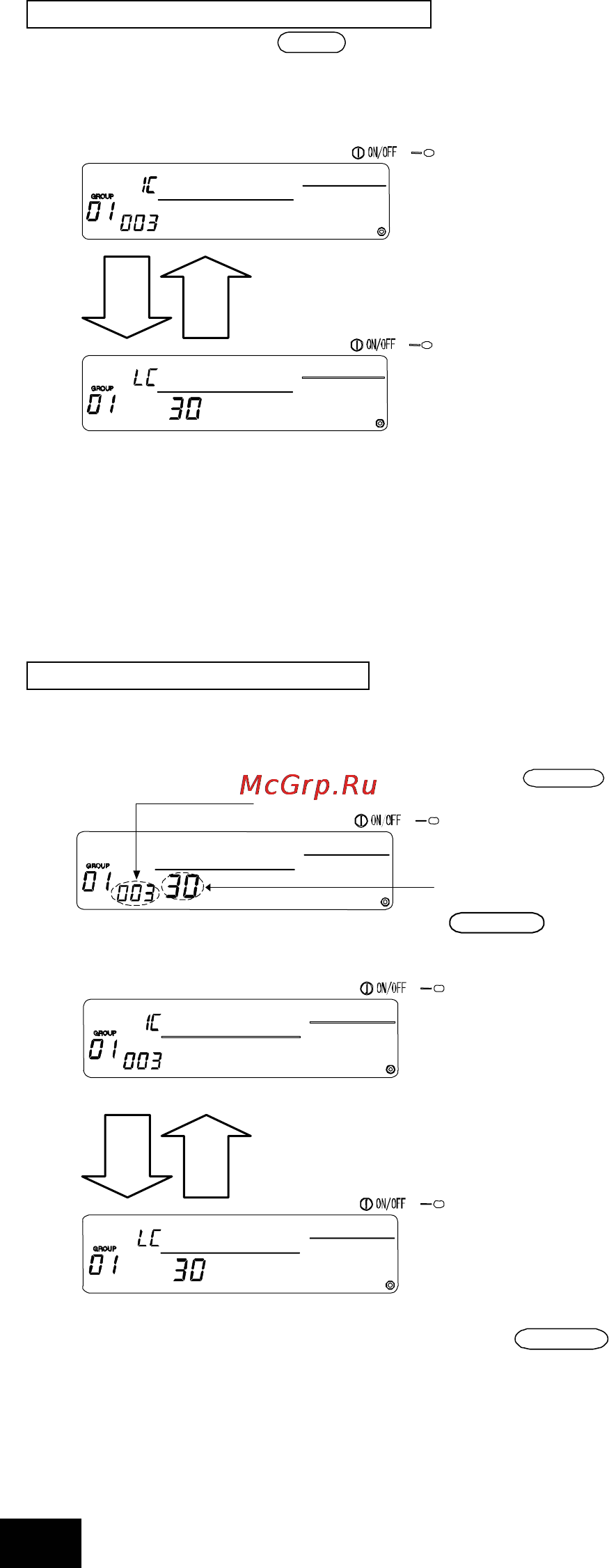

5. Регистрация сблокированного блока
(1) При нажатии кнопки
ON/OFF
переключателя ON/OFF в состоянии, показанном на шаге 4,
сблокированный блок будет зарегистрирован в качестве связанного с отображаемым
внутренним блоком.
• В случае правильной регистрации блока на дисплее появится следующая индикация.
(2) Установка следующего сблокированного блока.
• Выполнить шаги 3, 4 и 5 для регистрации любого другого внутреннего блока в той же самой группе с
сблокированным блоком.
• Выполнить шаги 2, 3, 4 и 5 для регистрации любого внутреннего блока в любой другой группе с
сблокированным блоком.
• Выполнить шаги 2, 3, 4 и 5 для регистрации любого другого внутреннего блока с любым другим
сблокированным блоком.
6. Поиск сблокированных блоков
Поиск для определения, какой внутренний блок связан со сблокированным блоком.
(1) Выполнение шага 4 для отображения номера адреса сблокированного блока, для
которого нужно выяснить установку.
• Выбрать сблокированный блок нажатием кнопки
PROHIBIT
(2) Когда сблокированный блок установлен.
• Если в этом состоянии снова нажать кнопку
PROHIBIT
, то можно узнать о других блоках
связанных с сблокированным блоком.
Пример)
Внутренний блок······· 001 (группа 1)
002 (группа 2)
Попеременно отображаются номер адреса установленного внутреннего
блока, номер адреса сблокированного блока и атрибуты.
В случае неправильной регистрации вместо атрибута будет мигать число “88”.
Отображается адрес внутреннего блока или символ “---“
Отображается номер адрес сблокированного блока, подлежащего поиску
PROHIBIT
В приведенном выше состоянии нажать кнопку
Отображаются попеременно.
Будет отображен номер адреса сблокированного блока и атрибут.
Будет отображен номер адреса и атрибут сблокированного внутреннего блока.
