32
Čeština

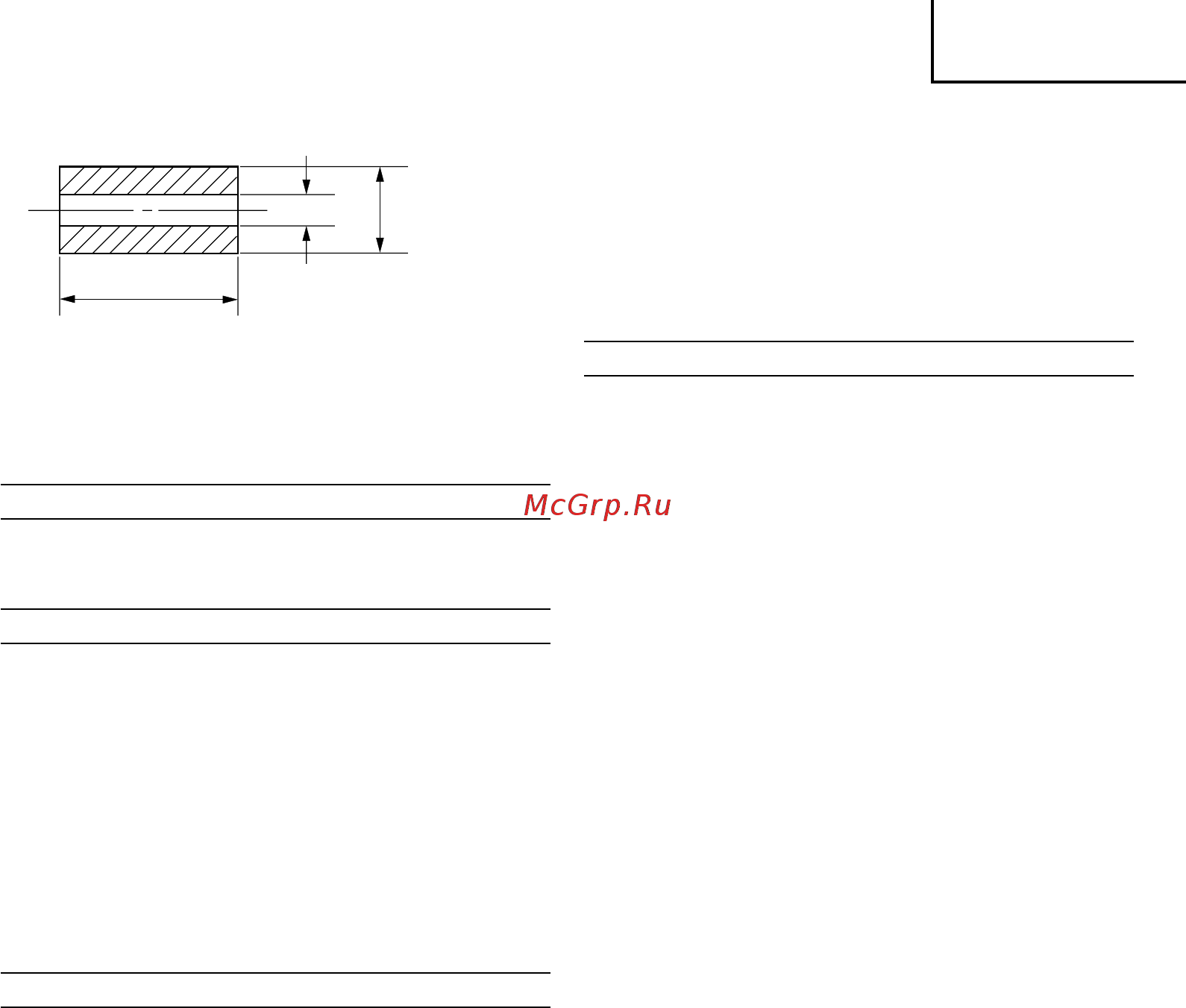

(2) Upínací pouzdro (8 × 6)
(3) Vedení lemovače (Obr. 14)
(4) Upínací pouzdro (8 mm)
(5) Upínací pouzdro (1/4”)
(6) Otočný regulátor jemného seřízení (Obr. 17)
Doplňky podléhají změnám bez předchozího upozornění.
POUŽITÍ
Dřevoobráběcí práce na obrobcích vystředěných na
drážkování a zkosení.
PŘED POUŽITÍM
1. Zdroj napětí
Ujistěte se, že používaný zdroj napětí splňuje požadavky
specifikované na štítku výrobku.
2. Spínač
Ujistěte se, že spínač je v poloze vypnuto. Pokud je
zástrčka zasunuta v zásuvce elektrického proudu a
spínač je v poloze „ON“, nástroj začne okamž itě
pracovat, a to může způsobit vážný úraz.
3. Prodlužovací kabel
Pokud je pracoviště vzdáleno od zdroje, použijte
prodlužovací kabel o správné tloušce a kapacitě. Je
třeba, aby prodlužovací kabel byl co nejkratší.
INSTALACE A DEMONTÁŽ NÁSTAVCŮ
UPOZORNĚNÍ
Ujistěte, že jste vypnuli přívod proudu a odpojili zástrčku
z elektrické zásuvky, abyste zabránili závažným
nehodám.
1. Instalace nástavců
(1) Vyčistěte a zasuňte stopku nástavce do upínacího
pouzdra tak, aby stopka dosedla na doraz, potom ji
vysuňte zpět přibližně 2 mm.
(2) S vloženým nástavcem a stisknutým pojistným kolíkem
přidržujícím hřídel motoru pevně dotáhněte klíčem
velikosti 23 mm upínací pouzdro ve směru chodu
hodinových ručiček. (z pohledu zespodu vrchní frézy).
(Obr. 1)
POZOR
Ujistěte se, že upínací pouzdro je po vložení nástavce
pevně dotažené. V případě nedodržení tohoto pokynu
může dojít k poškození upínacího pouzdra.
Zajistěte, aby pojistný kolík nebyl po dotažení upínacího
pouzdra zasunutý do hřídele motoru. V případě
nedodržení tohoto pokynu může dojít k poškození
upínacího pouzdra, pojistného kolíku a hřídele motoru.
(3) V případě použití nástavce 6 mm s velikostí upínacího
pouzdra 8 mm používejte upínací objímku. Nejdříve
vložte upínací objímku do upínacího pouzdra, potom
vložte nástavec do upínacího pouzdra. Pevně dotáhněte
upínací pouzdro, jak je uvedeno v kroku (1) a (2).
2. Demontáž nástavců
Při demontáži nástavců postupujte v opačném pořadí
než při instalaci nástavců.
POZOR
Zajistěte, aby pojistný kolík nebyl po dotažení upínacího
pouzdra zasunutý do hřídele motoru. V případě
nedodržení tohoto pokynu může dojít k poškození
upínacího pouzdra, pojistného kolíku a hřídele motoru.
ZPŮSOB POUŽITÍ HORNÍ FRÉZKY
1. Nastavení hloubky řezu. (Obr. 2)
(1) Pro nastavení hloubky řezu použijte tyčku zarážky.
1 Umístěte nářadí na rovnou plochu dřeva.
2 Otočte těleso zarážky tak, že část, ke které není upevněn
seřizovací šroub hloubky řezu na tělese zarážky, se
přesune k spodní části tyčky zarážky. Uvolněte pojistný
otočný knoflík tyčky, aby tyčka zarážky se mohla dostat
do styku s tělesem zarážky.
3 Uvolněte pojistnou páčku a zatlačte na tělo nářadí, až
se nástavec právě dotkne rovné plochy. V tomto
okamžiku dotáhněte pojistnou páčku. (Obr. 3)
4 Dotáhněte pojistný otočný knoflík tyčky. Vyrovnejte
indikátor hloubky s ryskou „0“ stupnice.
5 Uvolněte pojistný otočný knoflík tyčky a zvedněte, až
se ukazatel vyrovná s dílkem stupnice odpovídajícím
požadované hloubce řezu. Dotáhněte pojistný otočný
knoflík tyčky.
6 Uvolněte pojistnou páčku a zatlačte na tělo nářadí
dolů, až těleso zarážky dosáhne požadovanou hloubku
řezu.
(2) Jak je znázorněno na obr. 4 (a), uvolněním dvou matic
na závitové tyči a jejich přesunutím dolů se umožní
pohyb nástavce dolů do koncové polohy, pokud je
pojistná páčka uvolněná. To je výhodné v případě,
když přesunujete horní frézku pro vyrovnání nástavce
s polohou řezání.
Dotáhněte horní a spodní matice pro zajištění hloubky
řezu tak, jak je znázorněno na obr. 4 (b).
(3) Pokud nepoužíváte stupnici pro nastavení hloubky řezu,
zatlačte tyčku zarážky nahoru, aby nepřekážela.
2. Těleso zarážky (Obr. 5)
Dva seřizovací šrouby řezu upevněné k tělesu zarážky
lze nastavit současně na 3 různé hloubky řezu. Pro
dotažení matic použijte klíč, aby se seřizovací šrouby
hloubky řezu nemohly uvolnit.
3. Vedení horní frézky
POZOR
Ujistěte, že jste vypnuli přívod proudu a odpojili zástrčku
z elektrické zásuvky, abyste zabránili závažným
nehodám.
(1) Vedení šablony
Vedení šablony použijte tehdy, když používáte šablonu
k výrobě velkého množství výrobků stejného tvaru.
Zajistěte vedení šablony k základové desce horní frézky
prostřednictvím 2 pomocných šroubů tak, jak je
zobrazeno na obr. 6. Nyní se ujistěte, že je pohledová
strana vedení šablony obrácena ke spodní ploše
základní desky horní frézky.
Šablona tvaruje formu vyrobenou z překližky nebo
tenkého řeziva.
Když vyrábíte šablonu, věnujte zvýšenou pozornost
pokynům uvedeným níže a znázorněným na obr. 7.
Používáte-li horní frézku podél vnitřní plochy šablony,
rozměry hotového výrobku budou menší než rozměry
20 mm
6
mm
8 mm
