40
5
E
D
I
F
NL
SD
5. Installing the refrigerant piping
5.
Installazione della tubazione del refrigerante
5. Installera kylmedelsrör
5. Installation der Kältemittelrohrleitung
5. Installeren van de koelstofleidingen
5.
Installation de la tuyauterie du réfrigérant
E
D
B
C
A
C
B
D
F
35
449
581
28031
54
86
153
700
1
2
E
I
60
10
22
70
21
245
H
8
F
I
H
10
190
22
70 35
8
60
G
I
8
60
10
22
70
21 245
H

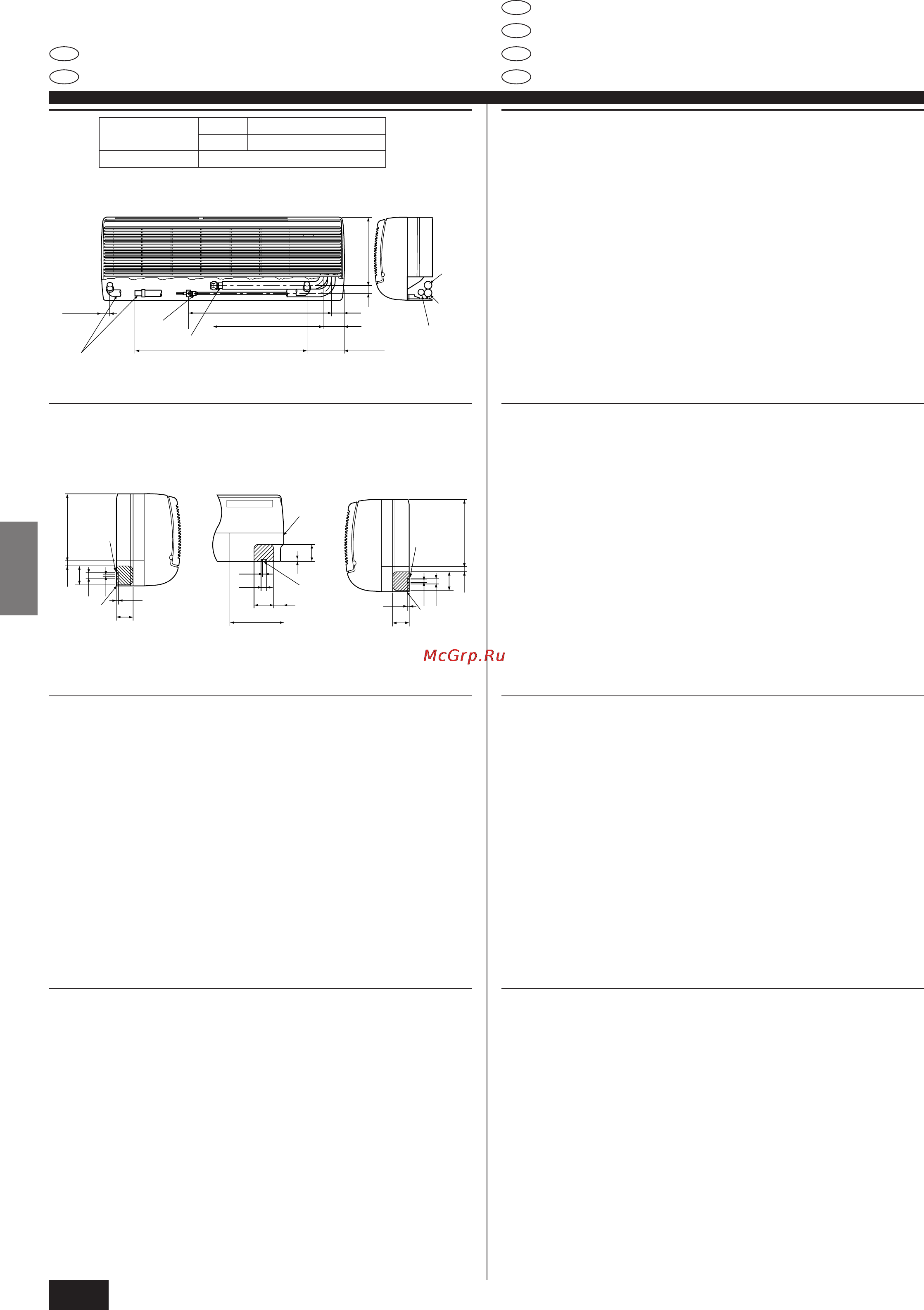

5.3. Positioning refrigerant and drain piping
1 Position of refrigerant and drain piping
• The drain pipe can be cut midway to meet the on-site conditions.
A (Total length of flexible hose) D Drain hose
B Liquid pipe E Left-side piping
C Gas pipe F Right-side piping
2 Determine the position of the knockout holes on the unit body.
s Cut the knockout holes using a saw blade or an adequate knife.
Take care not to damage other parts of the unit.
• Remove the corner box and drill a knockout hole. If a hole is made without remov-
ing the box, the drain hose could be damaged.
E Left-side piping H Remote controller cable through hole
F Lower piping I Corner box
G Right-side piping
5.3. Anordnung der Kältemittel- und Ablaßrohrleitungen
1 Anordnung der Kältemittel- und Ablaßrohrleitungen
• Das Ablaßrohr kann zur Anpassung an die Gegebenheiten vor Ort in der Mitte
getrennt werden.
A (Gesamtlänge des flexiblen Schlauchs) D Auslaufschlauch
B Flüssigkeitsrohrleitung E Rohrleitung an der linken Seite
C Gasrohrleitung F Rohrleitung an der rechten Seite
2 Die Lage der auszubrechenden Löcher auf dem Gerätekörper festlegen
s Brechen Sie die Löcher mit einem Sägeblatt oder einem geeigneten Messer
aus.
Darauf achten, keine anderen Teile der Anlage zu beschädigen.
• Den Eckkasten abnehmen und mit dem Bohrer ein Loch ausbrechen. Wenn ein
Loch angebracht wird, ohne den Kasten abzunehmen, kann der Ablaßschlauch
beschädigt werden.
E Rohrleitung links H Kabeldurchgang für Fernbedienung
F Untere Rohrleitung I Eckkasten
G Rohrleitung rechts
5.3. Positionering av köldmedels- och dräneringsrör
1 Position of refrigerant and drain piping
• Dräneringsröret kan skäras av halvvägs för att passa förhållandena på platsen.
A (Den flexibla slangens totala längd) D Dräneringsslang
B Vätskeledning E Rörledning, vänster sida
C Gasledning F Rörledning, höger sida
2 Fastställ positionen för de borttagbara hålen på enhetens kropp
s Avlägsna hålen med ett sågblad eller lämplig kniv.
Se till att inte andra delar av enheten skadas.
• Tag bort hörndosan och borra ett hål. Om hålet borras utan att hörndosan tas bort
kan dräneringsslangen skadas.
E Rörledning, vänster sida H Genomgångshål för fjärrkontrollens kabel
F Nedre rörledning I Mittfack
G Rörledning, höger sida
5.3. Posizionamento delle tubazioni del refrigerante e
di drenaggio
1 Posizionamento delle tubazioni del refrigerante e di drenaggio
• Il tubo di drenaggio può essere sezionato a metà per adattarsi alle condizioni di
installazione locali.
A (Lunghezza totale del tubo flessibile) D Tubo flessibile di drenaggio
B Tubo del liquido E Tubazione lato sinistro
C Tubo del gas F Tubazione lato destro
2 Determinare la posizione dei fori di espulsione del corpo dell’unità.
s Praticare i fori di espulsione usando una lama a sega od un coltello appro-
priato.
Stare molto attenti a non danneggiare le altre parti dell’unità.
• Rimuovere la scatola d’angolo e praticarvi un foro di espulsione. Se tale operazio-
ne viene eseguita senza rimuovere la scatola, il tubo di drenaggio rischia di essere
danneggiato.
E Tubazione lato sinistro H Foro di passaggio cavo telecomando
F Tubazione inferiore I Scatola angolare
G Tubazione lato destro
5.3. Mise en place des tuyaux de réfrigérant et d’écou-
lement
1 Position of refrigerant and drain piping
• Le tuyau d’écoulement peut être coupé en fonction des conditions d’installation.
A (Longueur totale de tuyau flexible) D Tuyau flexible d’évacuation
B Tuyau à liquide E Tuyautage gauche.
C Tuyau à gaz F Tuyautage droit.
2 Déterminer la position des orifices à dégager sur le corps de l’appareil
s Découper les orifices à dégager à l’aide d’une scie ou d’un couteau adé-
quat.
Prendre soin de ne pas endommager d’autres éléments de l’appareil.
• Retirer le boîtier en coin et forer un orifice à dégager. Si le forage se fait sans
retirer le boîtier, le tuyau d’écoulement risque d’être abîmé.
E Tuyauterie de gauche H Câble de la télécommande passant par l’orifice
F Tuyauterie inférieure I Boîte d’angle
G Tuyauterie de droite
5.3. Plaats van de koelstof- en afvoerpijpen
1 Plaats van de koelstof- en afvoerpijpen
• De afvoerpijp kan in het midden worden doorgezaagd, als dit voor installatie nodig
is.
A (Totale lengte van de flexibele slang) D Afvoerslang
B Vloeistofpijp E Pijpen links
C Gaspijp F Pijpen rechts
2 De plaats van de doordrukopeningen op het apparaat bepalen.
s Maak de doordrukopeningen met behulp van een zaag of een geschikt mes.
Pas op dat u de andere onderdelen van het apparaat niet beschadigt.
• Verwijder het hoekblokje en boor een doordrukopening. Als u een gat maakt zon-
der het hoekblokje te verwijderen, kunt u de afvoerslang beschadigen.
E Pijpaansluiting aan de linkerkant H Draad afstandsbediening door gat
F Pijpaansluiting aan de onderkant I Hoekdoos
G Pijpaansluiting aan de rechterkant
Liquid ODø9.52 (3/8")
Gas ODø15.88 (5/8")
Drainage piping PVC pipe IDø20 (13/16")
Refrigerant
piping
