FL D C
15
RU
cod. 3541P520 - Rev. 00 - 06/2018

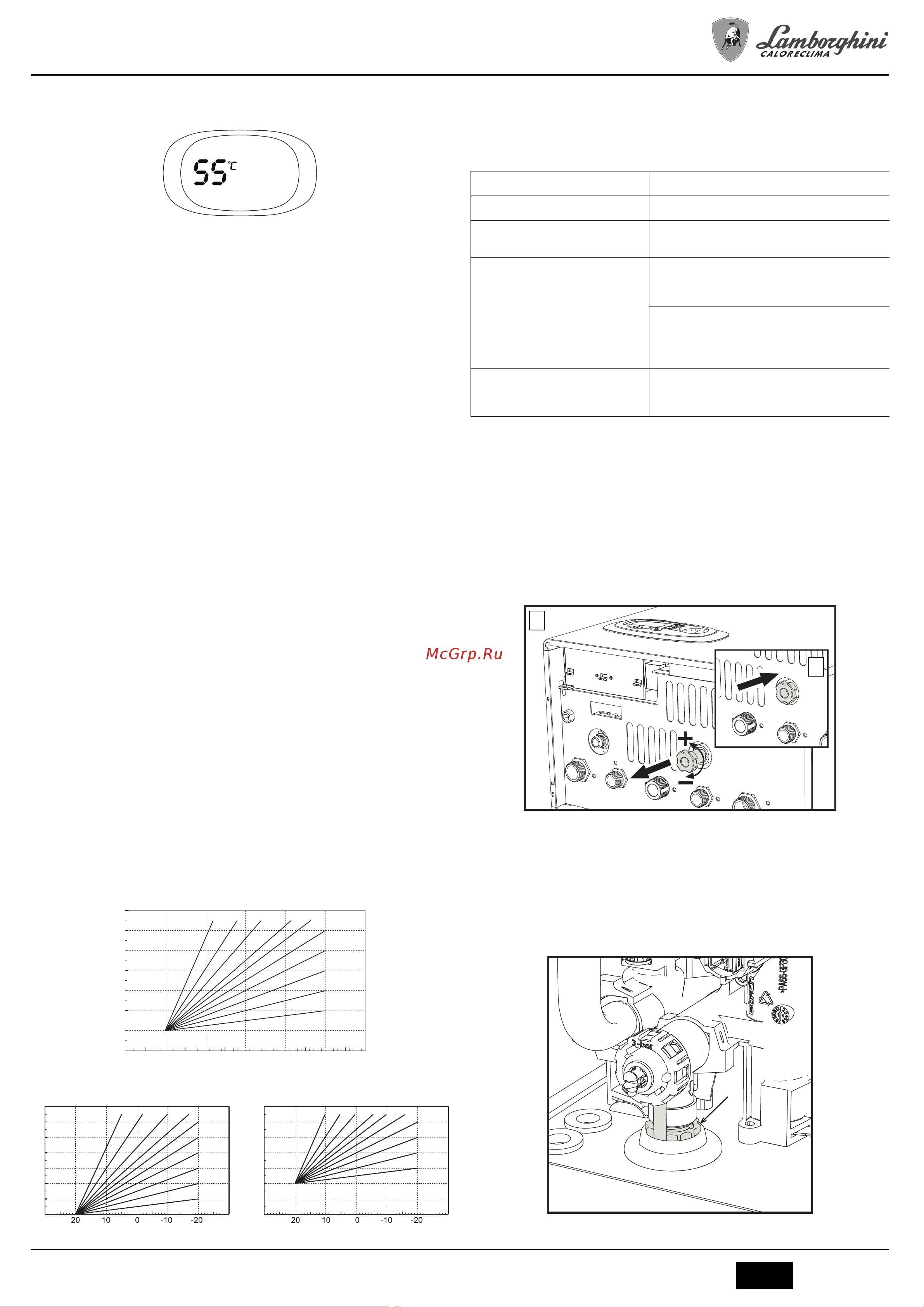

Регулировка температуры в системе горячего водоснабжения (ГВС)
Используйте кнопки системы ГВС (поз. 1 и 2 - рис.1) для изменения температуры
от минимальной 40°C до максимальной 55°С.
рис.5
Регулировка температуры воздуха в помещении (с помощью опционного термостата
температуры в помещении)
Задайте с помощью термостата температуры воздуха в помещении нужную температуру внутри
помещения. При отсутствии термостата температуры воздуха в помещения котел обеспечивает
поддержание в системе отопления заданной температуры воды.
Регулировка температуры воздуха в помещении (с помощью опционного устройства ДУ с
таймером)
Задайте с помощью устройства ДУ с таймером нужную температуру внутри помещения. Котел будет
поддерживать температуру воды в системе, необходимую для обеспечения в помещении заданной
температуры воздуха. В том, что касается работы котла с устройством ДУ с таймером, см.
соответствующую инструкцию на это устройство.
Выбор режимов ECO/COMFORT
Котел оборудован специальной функцией, обеспечивающей высокую скорость подачи воды в системе
ГВС и максимальный комфорт для пользователя. Когда это устройство задействовано (режим
COMFORT), оно поддерживает температуру находящейся в котле воды, обеспечивая тем самым
немедленное поступление горячей воды при открытии крана и устраняя необходимость ждать этого
некоторое время.
Данное устройство может быть отключено пользователем (режим EC
O), нажав клавишу
eco/comfort
(поз. 7 -
рис.1
). При работе в режиме ECO на дисплее высвечивается соответствующий символ (поз.
12 -
рис.1
). Для включения режима "КОМФОРТ" снова нажмите кнопку
"Экономичный"/"Комфорт"
(поз. 7 -
рис.1
).
Плавающая температура
При установке внешнего датчика (опция) регулировка котла осуществляется в режиме "плавающей
температуры". В этом режиме температура воды, подаваемой в систему отопления, регулируется в
зависимости от внешних климатических условий, что позволяет обеспечивать круглогодичный
максимальный комфорт и экономию энергии. Так, при повышении внешней температуры понижается
температура подачи воды в систему отопления согласно некоторой определенной компенсационной
кривой.
Согласно регулировкам по плавающей температуре, температура, заданная кнопками системы
отопления (поз. 3 -
рис.1
) становится максимальной температурой подачи в систему. Рекомендуется
устанавливать ее на максимальную величину, чтобы позволить системе выполнять регулировку во
всем полезном рабочем диапазоне.
Регулировки котла должны выполняться квалифицированными специалистами при его установке. В
дальнейшем пользователь может сам изменить их для обеспечения максимального комфорта.
Компенсационная кривая и смещение кривых
Нажмите на кнопку
сброса
(поз. 6 -
рис.1
) на 5 секунд открывается доступ к меню «Плавающая
температура» и отображается мигающая надпись «CU».
Используйте кнопки системы ГВС (поз. 1-
рис.1
) Выберите нужную характеристику от 1 до 10 (
рис.6
)
При установке кривой на 0 режим "плавающей температуры" отключается.
Нажмите на кнопки системы отопления (поз. 3 -
рис.1
) осуществляется доступ к параллельному
перемещению кривых, при этом на дисплее мигает символ "OF" Используйте кнопки системы ГВС (поз.
1 -
рис.1
) для параллельного изменения кривых в соответствии с характеристикой (
рис.7
)
При повторном нажатии на кнопку
сброса
(поз. 6 -
рис.1
) в течение 5 секунд осуществляется выход
из меню “Плавающая температура
Если температура в помещении оказывается ниже желаемой, рекомендуется выбрать характеристику
более высокого порядка и наоборот Действуйте, увеличивая или уменьшая на одну единицу порядок
кривой и оценивая, каким образом это скажется на величине температуры в помещении.
рис.6 - Компенсационные характеристики
рис.7 - Пример параллельного смещения компенсационных характеристик
Регулирование с дистанционного пульта управления с таймером
A
В случае подключения к котлу пульта ДУ с таймером (опция)
вышеописанные регулировки должны выполняться в соответствии с
таблица 1.
Таблица.1
Регулировка давления воды в системе
Давление напора при заполнении холодного контура, считываемое гидрометром
котла (поз. 2 - рис.8), должно составлять приблизительно 1,0 бар. Если давление
в системе упадет ниже минимально допустимых значений, котел остановится, а на
дисплее высветится не
исправность F37. Вытяните ручку заполнения (поз. 1 -
рис.8) и поверните ее против часовой стрелки на начальное значение. По
окончании операции всегда убирайте ручку на место.
После восстановления давления в системе котел запускает цикл стравливания
воздуха, который длится 300 секунд и обозначается на дисплее надписью Fh.
Во избежание блокировки котла рекомендуется периодически проверять по
манометру дав
ление в холодной системе. При опускании давления ниже 0,8 бар
рекомендуется восстановить его до требуемого.
рис.8- Ручка заполнения системы
Опорожнение системы
Стопорная гайка сливного крана находится под предохранительным клапаном,
расположенным внутри котла.
Для опорожнения системы поверните кольцевую гайку (поз. 1 - рис.9) против
часовой стрелки, чтобы открыть кран. Не используйте инструменты и действуйте
только руками.
При сливе воды из кот
ла предварительно закройте запорные клапаны между
системой и котлом перед тем, как поворачивать стопорную гайку.
рис.9- Предохранительный клапан со сливным краном
I
I
I
I
I
I
I
I
I
20
30
40
50
60
70
80
90
85
20 10 0 -10 -20
1
2
3
4
5
68910 7
20
30
40
50
60
70
80
90
85
20
30
40
50
60
70
80
90
85
1
2
3
4
5
6
8910
7
1
2
3
4
568910 7
OFFSET = 20 OFFSET = 40
Регулировка температуры воды в системе
отопления
Регулировку можно осуществлять как через меню пульта ДУ с
таймером, так и с панели управления котла.
Регулировка температуры в системе
горячего водоснабжения (ГВС)
Регулировку можно осуществлять как через меню пульта ДУ с
таймером, так и с панели управления котла.
Переключение режимов "Лето"/"Зима"
Режим "Лето" обладает приоритетом над командой на
включение отопления, которая может поступить от пульта ДУ с
таймером.
Выбор режимов "ЭКОНОМИЧНЫЙ"/
"КОМФОРТ"
При отключении режима ГВС с пульта ДУ котел
устанавливается в режим "Экономичный" (ECO). В этих
условиях кнопка
"Экономичный"/"Комфорт"
(
п
оз. 7 - рис.1)
н
а панели управления котла заблокирована.
При включении режима ГВС с пульта ДУ с таймером котел
устанавливается в режим "Комфорт". В этих условиях с
помощью кнопки
"Экономичный"/"Комфорт"
(
п
оз. 7 - рис.1)
н
а панели управления котла можно выбрать любой из этих
двух режимов.
Плавающая температура
Как пульт ДУ с таймером, так и электронный блок котла
осуществляют управление котлом в режиме "плавающей
температуры": из двух устройств приоритет имеет
электронный блок котла.
A
1
2
1
B
1
