FL D C
17
RU
cod. 3541P520 - Rev. 00 - 06/2018
4.1 Регулировки
Перевод котла с одного вида газа на другой
B
ВСЕ КОМПОНЕНТЫ, ПОВРЕЖДЕННЫЕ ВО ВРЕМЯ ПЕРЕОБОРУДОВАНИЯ, ПОДЛЕЖАТ
ЗАМЕНЕ
.
Агрегат рассчитан для работы как на метане, так на сжиженном нефтяном газе. Подготовка котла к
работе на том или другом газовом топливе производится на заводе, причем соответствующее указание
приведено на упаковке, а также на табличке технических данных, установленной на самом агрегате В
случае необходимости перевода котла на работу с газом, отличным от газ
а, для которого он был
настроен на заводе, необходимо приобрести специально предусмотренный для этой цели комплект
для переоборудования и действовать, как указано ниже:
1. Отключите электрическое питание от котла и закройте газовый вентиль.
2. Замените форсунки на горелке, установив форсунки, указанные в таблице технических данных в
cap. 5
, в соответствии с типом используемого газа
3. Подайте питание на котел и откройте газовый вентиль.
4. Измените параметр, соответствующий типу газа:
• Установите котел в режим ожидания.
• Нажмите на кнопки системы ГВС, поз. 1 и 2 -
рис.1
, на 10 секунд: на дисплее начнет мигать “
b01
“.
• Используйте кнопки системы ГВС, поз. 1 и 2 -
рис.1
, чтобы задать параметр
00
(для работы
на метане) или
01
(для работы на сжиженном нефтяном газе).
• Нажмите на кнопки системы ГВС, поз. 1 и 2 -
рис.1
, на 10 секунд.
• Котел вернется в режим ожидания.
5. Отрегулируйте минимальное и максимальное давление на горелке (см. соответствующий
параграф), задав значения, указанные в таблице технических данных, соответствующей типу
используемого газа.
6. Наклейте табличку, входящую в состав комплекта для переоборудования, рядом с табличкой
технических данных для подтверждения факта переоборудования.
Активация функции автоматической настройки для калибровки газового клапана
ДАННАЯ ПРОЦЕДУРА ДОЛЖНА ВЫПОЛНЯТЬСЯ ТОЛЬКО В СЛЕДУЮЩИХ СЛУЧАЯХ: ЗАМЕНА
ГАЗОВОГО КЛАПАНА, ЗАМЕНА ПЛАТЫ, ПЕРЕОБОРУДОВАНИЕ НА ДРУГОЙ ВИД ГАЗА
.
Газовый клапан B&P (со встроенным модулятором) не предусматривает механической калибровки:
настройка минимальных и максимальных значений мощности выполняется электронным способом с
помощью двух параметров:
Предварительная калибровка газового клапана
1. Подключите манометр для контроля выходного давления на газовом клапане.
2. Подключите функцию
автоматической настройки
(параметр b12=1).
3. Активируйте процедуру калибровки, нажав на кнопку отопления "+" одновременно с кнопкой Eco/
Comfort на 5 секунд. При этом появится надпись «Au-to» (два последовательных мигания) и
включится горелка. В течение 8 секунд (метан и СНГ) котел найдет точку воспламенения.
Значения точки воспламенения, абсолютного минимального смещения тока (параметр q01) и
абсолютного максимального смещения тока (параметр q02) запоминаются электронной платой.
Калибровка газового клапана
1. На дисплее появится мигающий текст «q02»; ток модуляции доводится до значения предварительной
калибровки параметра абсолютного максимального смещения тока (параметр q02).
2. Используйте кнопки «ГВС» для регулировки параметра «q02», пока на манометре не будет
определяться максимальное номинальное давление ниже 1 мбар. Подождите 10 секунд, пока
давление не стабилизируется.
3. Нажимайте кнопку
ГВС "+"
для регулировки параметра
"q02"
, пока на манометре не будет
определяться максимальное номинальное давление. Подождите 10 секунд, пока давление не
стабилизируется.
4. Если измеряемое манометром давление отличается от максимального номинального давления,
то значение параметра “q02” необходимо увеличивать шагами по 1 или 2 единицы нажатием
кнопки
ГВС "+"
: после каждого изменения подождите 10 секунд, пока давление не
стабилизируется.
5. Когда давление, считываемое по манометру, станет равным максимальному номинальному
давлению (только что откалиброванное значение параметра «q02» автоматически сохраняется),
нажмите на кнопку
отопления “–”
: на дисплее появится мигающая надпись «q01»; ток модуляции
доводится до значения предварительной калибровки параметра абсолютного минимального
смещения тока (параметр q01).
6. Нажимайте на кнопки ГВС для регулировки параметра «q01» до тех пор, пока на манометре не
будет определяться минимальное номинальное давление плюс 0,5 мбар. Подождите 10 секунд,
пока давление не стабилизируется.
7. Нажимайте на кнопку
ГВС “-”
для регулировки параметра «q01» до тех пор, пока на манометре не
будет определяться минимальное номинальное давление. Подождите 10 секунд, пока давление
не стабилизируется.
8. Если измеряемое манометром значение отличается от минимального номинального давления, то
значение параметра
“q01”
необходимо уменьшать шагами по 1 или 2 единицы нажатием кнопки
ГВС “-”
: после каждого изменения подождите 10 секунд, пока давление не стабилизируется.
9. Когда давление, считываемое по манометру, станет равным минимальному номинальному
давлению (только что откалиброванное значение параметра «q01» автоматически сохраняется),
проверьте обе настройки путем нажатия на кнопки отопления и, при необходимости, внесите
изменения, повторив вышеописанную процедуру.
10. Процедура калибровки завершается автоматически через 15 минут или при одновременном
на
жатии на кнопку
отопления “+”
и Eco/comfort на 5 секунд.
Проверка значений давления газа и регулировка в ограниченном диапазоне
• Убедитесь, что давление подачи соответствует значению, приведенному в таблице технических данных.
• Подключите подходящий манометр к разъему измерения давления
“B”
, расположенному после
газового клапана.
• Активируйте режим
TEST
и следуйте инструкциям по проверке давления газа при максимальной
и минимальной мощности (см. следующий параграф).
Если показания максимального и/или минимального номинального давления на манометре отличаются
от указанных в таблице технических данных, действуйте в следующей последовательности.
• При нажатии на кнопку Eco/Comfort на 2 секунды происходит переход в режим калибровки
газового клапана в ограниченном диапазоне.
• Плата пе
реходит к настройке
“q02”
; при нажатии кнопок ГВС отображается текущее сохраненное
значение.
• Если измеряемое манометром
максимальное давление
отличается от номинального, то
значение параметра
“q02”
необходимо увеличивать/уменьшать шагами по 1 или 2 единицы
нажатием кнопок ГВС: после каждого изменения подождите 10 секунд, пока давление не
стабилизируется.
• Нажмите клавишу отопления “-” (поз. 3 -
рис.1
).
• Плата переходит к настройке
“q01”
; при нажатии кнопок ГВС отображается текущее сохраненное
значение.
• Если измеряемое манометром
минимальное давление
отличается от номинального, то
значение параметра
“q01”
необходимо увеличивать/уменьшать шагами по 1 или 2 единицы
нажатием кнопок ГВС: после каждого изменения подождите 10 секунд, пока давление не
стабилизируется.
• Проверьте обе регулировки нажатием клавиш отопления и произведите соответствующие
корректировки, если это необходимо, выполнением вышеописанной процедуры.
• При нажатии клавиши Eco/Comfort на 2 секунды система возвращается в режим TEST.
• Выключите режим
TEST
(см. следующий параграф).
• Отсоедините манометр.
Активация режима TEST
Одновременно нажмите на кнопки системы отопления (поз. 3 и 4 -
рис.1
) в течение 5 секунд для
активации режима
TEST
. Котел включится на максимальной мощности, заданной так, как указано в
следующем параграфе.
На дисплее мигают символы отопления и ГВС (
рис.13
); рядом отображается мощность отопления.
рис. 13 Режим TEST (мощность системы отопления = 100%)
Нажмите на кнопки системы отопления (поз. 3 и 4 -
рис.1
) для увеличения или уменьшения мощности
(минимальная мощность = 00% - максимальная мощность = 100%).
Нажатием на кнопку системы ГВС
“-”
(поз. 1 -
рис.1
) мощность котла немедленно настраивается на
минимальную (0%). Нажатием на кнопку системы ГВС
“+”
(поз. 2 -
рис.1
) мощность котла немедленно
настраивается на максимальную (100%).
В случае активации режима TEST и забора воды ГВС, достаточного для активации режима ГВС, котел
остается в режиме TEST, но 3-ходовой клапан переключается в режим ГВС.
Для отключения режима TEST одновременно нажмите на кнопки отопления (поз. 3 и 4 -
рис.1
) в
течение 5 секунд.
Режим TEST в любом случае автоматически отключится через 15 минут или по завершении забора
воды ГВС (в случае если величина забора достаточна для активации режима ГВС).
Регулировка мощности отопления
Для регулировки мощности отопления установите котел в режим TEST (см.
sez. 4.1). Нажимайте кнопки задания температуры воды в системе отопления (поз.
3 - рис.1) для соответственного увеличения или уменьшения мощности
(минимальная = 00 / максимальная = 100). При нажатии в течение 5 секунд после
этого кнопки "СБРОС" сохранится только что заданная максимальная мощность.
Выйдите из режима TEST (см. sez. 4.1).
Указатель Описание Природный газ Пропан
q01
Абсолютное минимальное смещение тока:0ч100 0ч150
q02
Абсолютное максимальное смещение тока:0ч100 0-150

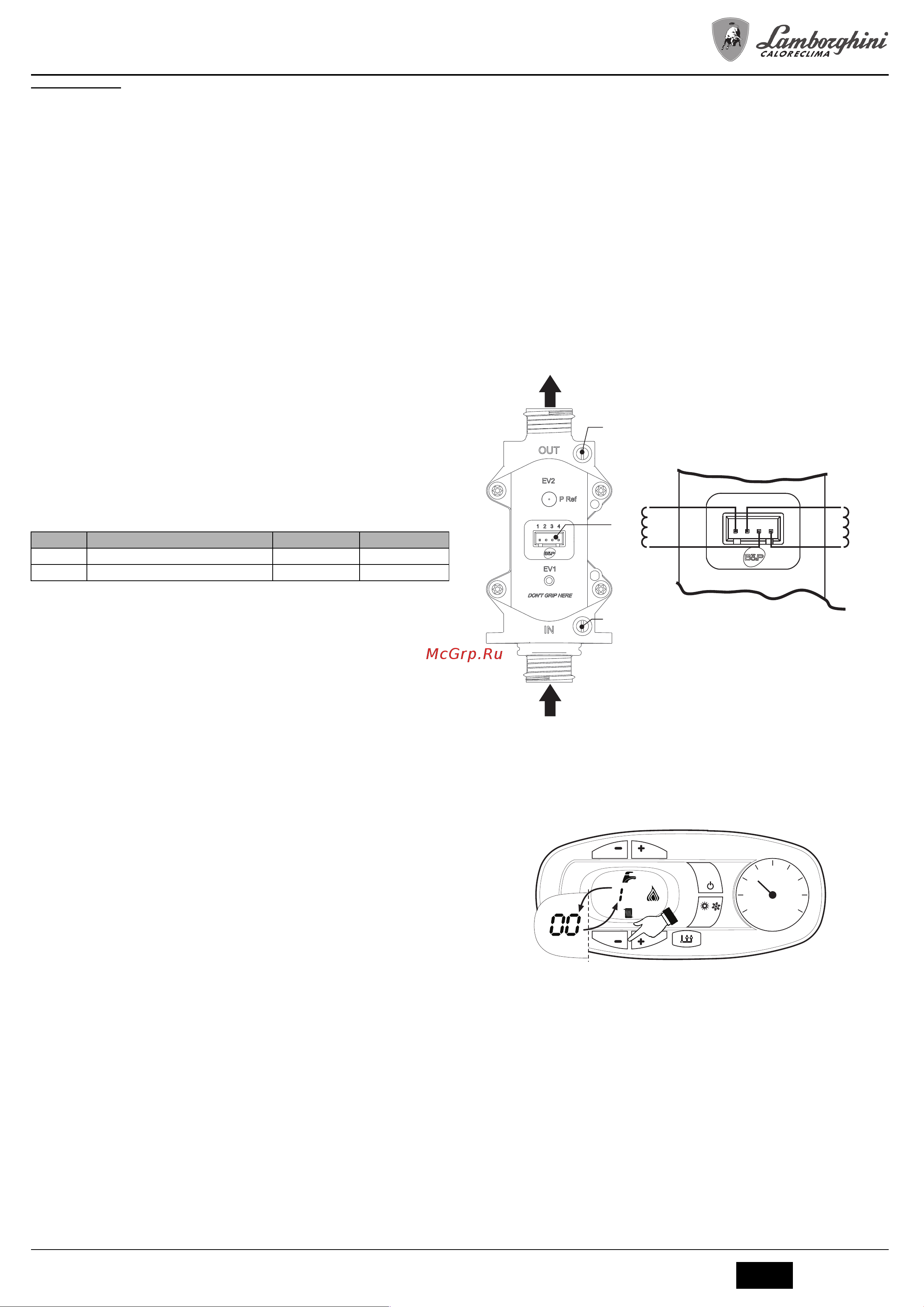

рис.11 - Газовый клапан
A
- Штуцер отбора давления, расположенный перед газовым
клапаном
B
-Штуцер отбора давления, расположенный после газового
клапана
I
- Электрический разъем для подключения газового клапана
R
- Выход газа
S
- Подвод газа
рис. 12 - Электрический разъем для подключения
газового клапана
TYPE SGV100
Pi макс. 65 мбар
24 В пост. тока - класс B+A
R
B
I
A
S
~ 65W~ 24W
