FL D C
16
RU
cod. 3541P520 - Rev. 00 - 06/2018
3. МОНТАЖ
3.1 Указания общего характера
УСТАНОВКА И НАСТРОЙКА ГОРЕЛКИ ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО
СПЕЦИАЛИЗИРОВАННЫМ ПЕРСОНАЛОМ, ИМЕЮЩИМ ПРОВЕРЕННУЮ КВАЛИФИКАЦИЮ, ПРИ
СОБЛЮДЕНИИ ПРИВЕДЕННЫХ В НАСТОЯЩЕМ ТЕХНИЧЕСКОМ РУКОВОДСТВЕ УКАЗАНИЙ,
ПРЕДПИСАНИЙ ДЕЙСТВУЮЩЕГО ЗАКОНОДАТЕЛЬСТВА, ПОЛОЖЕНИЙ МЕСТНЫХ НОРМ И
ПРАВИЛ, И В СООТВЕТСТВИИ С ПРИНЯТЫМИ ТЕХНИЧЕСКИМИ ТРЕБОВАНИЯМИ.
3.2 Место установки
B
Данный агрегат относится к котлам с "открытой камерой сгорания".
Он может быть установлен и использован только в помещениях,
оборудованных системой постоянной вентиляции. Недостаточный
приток воздуха, необходимого для горения, будет препятствовать
нормальной работе котла и удалению продуктов сгорания. Кроме
того, продукты сгорания, образующиеся в таких условиях, при
рассеивании в домашних помещениях являются чрезвычайно
вредными для здоровья.
Агрегат пригоден для работы в частично защищенном месте при минимальной температуре -5°C.
Агрегат, оснащенный специальным комплектом против замерзания, может использоваться при
минимальной температуре до -15°C. Котел должен устанавливаться в укрытии, например, под
скатом крыши, внутри балкона или в защищенной нише.
В любом случае, место установки должно быть свободным от пыли, огнеопасных предметов или
материалов или ед
ких газов.
Котел предназначен для навешивания на стену и поставляется в комплекте с подвесным
кронштейном. Крепление к стене должно обеспечивать стабильность и прочность положения котла.
A
Если агрегат устанавливается среди мебели или боком к стене, следует
предусмотреть свободное пространство, необходимое для демонтажа кожуха и
выполнения обычных работ по техобслуживанию.
3.3 Гидравлические соединения
Предупреждения
B
Сливное отверстие предохранительного клапана должно быть соединено с воронкой
или со сливной трубой во избежание излияния воды на пол в случае повышения
давления в отопительном контуре. В противном случае изготовитель котла не несет
никакой ответственности за затопление помещения при срабатывании
предохранительного клапана
B
Перед выполнением подключения следует проверить, что аппарат готов для работы с
имеющимся типом газа, после чего выполнить тщательную очистку всех
трубопроводов отопительной системы.
Выполните подключения к соответствующим штуцерам согласно чертежу на
рис.18
и в
соответствии с символами, имеющимися на самом агрегате.
Примечание:
агрегат оснащен внутренним байпасным клапаном в системе отопления.
Характеристики воды для системы отопления
В случае, если жесткость воды превышает 25° Fr (1°F = 10 ппм CaCO
3
), используемая вода должна
быть надлежащим образом подготовлена, чтобы предотвращать образование накипи в котле.
Система защиты от замерзания, жидкие антифризы, добавки и ингибиторы
Использование жидких антифризов, добавок и ингибиторов разрешается в случае
необходимости только и исключительно, если их изготовитель дает гарантию, подтверждающую,
что его продукция отвечает данному виду использования и не причинит вреда теплообменнику
котла и другим комплектующим и/или материалам, использованным в конструкции котла и
системы. Запрещается использовать жидкие антифризы, добавки и ингибиторы, не
предназначенные сп
ециально для применения в тепловых установках и несовместимые с
материалами, использованными в конструкции котла и системы отопления.
3.4 Газовые соединения
Газ подключается к соответствующему патрубку (см.
рис.18
) с соблюдением действующих
норм, с использованием жесткой металлической трубы или гибкого шланга из нержавеющей
стали со сплошной оплеткой. Между газопроводом и котлом должен быть установлен газовый
кран. Проверьте герметичность всех газовых соединений.
3.5 Электрические соединения
ПРЕДУПРЕЖДЕНИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
B
ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБЫХ ОПЕРАЦИЙ, ПРЕДУСМАТРИВАЮЩИХ СНЯТИЕ
КОЖУХА, ОТКЛЮЧАЙТЕ КОТЕЛ ИЗ ЭЛЕКТРИЧЕСКОЙ СЕТИ С ПОМОЩЬЮ
ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ.
НИ В КОЕМ СЛУЧАЕ НЕ ПРИКАСАЙТЕСЬ К ЭЛЕКТРИЧЕСКИМ КОМПОНЕНТАМ ИЛИ
КОНТАКТАМ ПРИ ВКЛЮЧЕННОМ ГЛАВНОМ ВЫКЛЮЧАТЕЛЕ! ОПАСНОСТЬ
ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ С РИСКОМ ТРАВМ ИЛИ СМЕРТЕЛЬНОГО
ИСХОДА!
B
Аппарат должен быть подключен к эффективной системе заземления, выполненной в
соответствии с действующими нормами техники безопасности. Эффективность
контура заземления и его соответствие нормам должны быть проверены
квалифицированным персоналом. Изготовитель не несет никакой ответственности за
ущерб, вызванный отсутствием заземления агрегата.
Котел поставляется с выполненной внутренней кабельной проводкой и снабжен
соединительным шнуром трехполюсного типа без вилки для п
одключения к
электрической сети. Подключение к сети должно быть постоянным, при этом между
местом подключения к сети и котлом следует установить двухполюсный размыкатель
с расстоянием между разомкнутыми контактами не менее 3 мм, а также
предохранители с максимальным номинальным током 3A. При подключении к
электрической сети важно соблюдать полярность (ЛИНИЯ: коричневый провод/
НЕЙТРАЛЬ: синий провод/ЗЕ
МЛЯ: желто-зеленый провод).
B
Сетевой шнур агрегата
НЕ ПОДЛЕЖИТ ЗАМЕНЕ САМИМ ПОЛЬЗОВАТЕЛЕМ
.
В
случае повреждения сетевого шнура выключите агрегат и обратитесь для его
замены к квалифицированным специалистам.
В случае замены сетевого шнура
используйте исключительно кабель типа
“HAR H05 VV-F”
3x0,75 мм2 с наружным
диаметром не более 8 мм.
Термостат комнатной температуры (опция)
B
ВНИМАНИЕ: ТЕРМОСТАТ КОМНАТНОЙ ТЕМПЕРАТУРЫ ДОЛЖЕН БЫТЬ
УСТРОЙСТВОМ С КОНТАКТАМИ НЕ ПОД НАПРЯЖЕНИЕМ. ПРИ ПОДАЧЕ
НАПРЯЖЕНИЯ 230 В НА КЛЕММЫ ТЕРМОСТАТА КОМНАТНОЙ ТЕМПЕРАТУРЫ
ПОВЛЕЧЕТ ЗА СОБОЙ НЕПОДЛЕЖАЩЕЕ РЕМОНТУ ПОВРЕЖДЕНИЕ
ЭЛЕКТРОННОЙ ПЛАТЫ.
При подключении регуляторов комнатной температуры с повременной программой
управления или таймера, не следует запытывать их через размыкающие контакты. В
зависимости от типа устройства питание должен под
водиться напрямую от сети или от
батареек.
Доступ к блоку зажимов
После снятия кожуха можно получить доступ к электрической коробке с зажимами.
Расположение зажимов и их назначение показаны также на электрической схеме
в рис. 23.

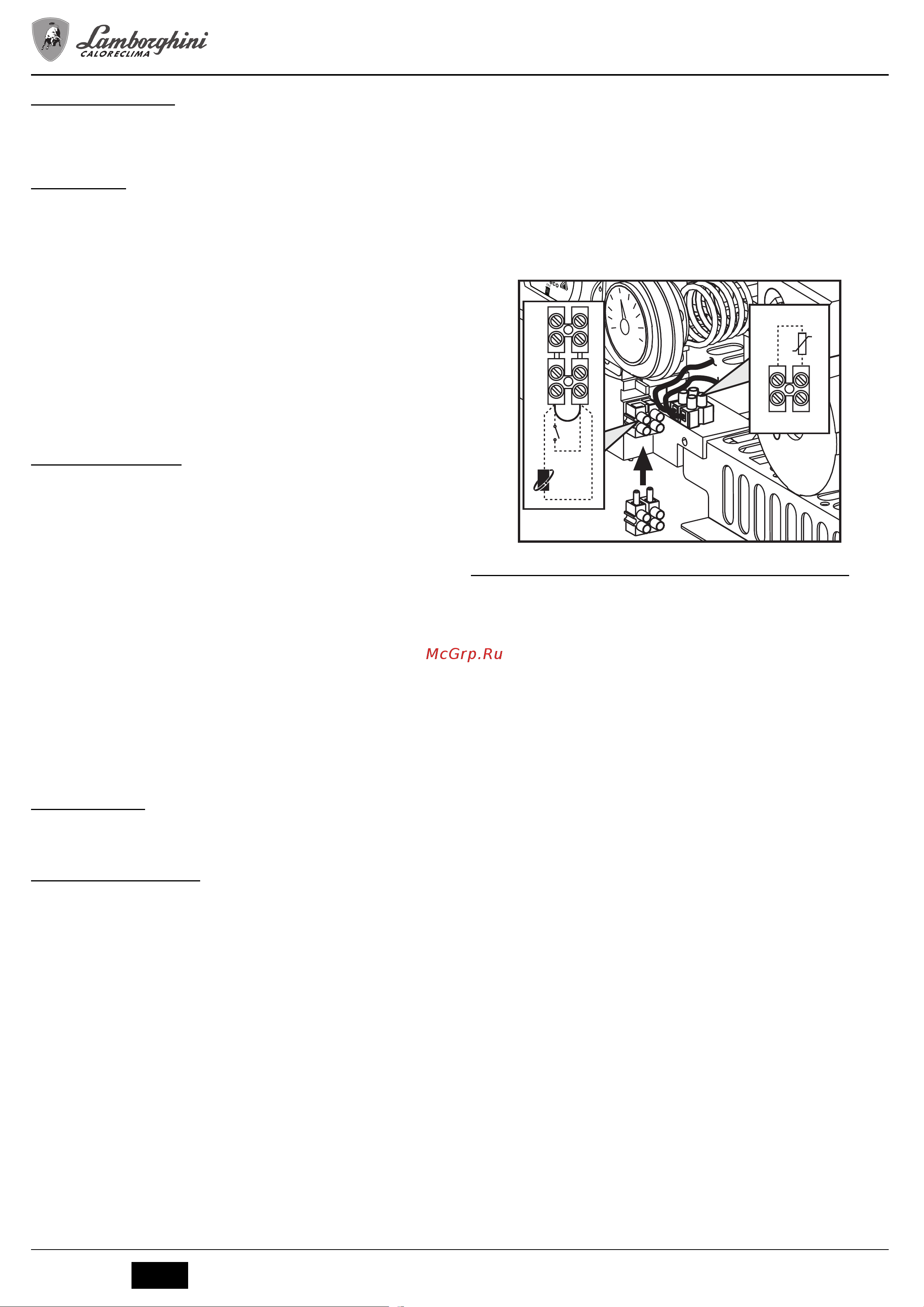

рис. 10 - Доступ к клеммной коробке
3.6 Воздуховоды для притока воздуха/удаления продуктов сгорания
Труба подсоединения к дымоходу должна иметь диаметр, не меньший чем
диаметр соединительного патрубка на прерывателе тяги. После прерывателя тяги
должен идти вертикальный участок дымохода длиной не менее 0,5 метра.
Размеры и монтаж дымоходов и трубы для подсоединения к ним котла должны
соответствовать действующим нормам.
B
Котел оборудован предохранительным устройством (термостатом
обнаружения дыма), блокирующим действие агрегата в случае плохой
тяги или засорения дымовой трубы. Запрещается вскрывать и отключать
данное устройство.
4. УХОД И ТЕХНИчЕСКОЕ ОБСЛУЖИВАНИЕ
Предупреждения
B
Все нижеописанные операции по регулировке, переоборудованию,
вводу в эксплуатацию и техобслуживанию подлежат выполнению
исключительно квалифицированными специалистами с
подтвержденной квалификацией (обладающими
профессиональными техническими качествами, предусмотренными
действующим законодательством), такими как сотрудники
обслуживающего вашу территорию сервисного центра.
LAMBORGHINI снимает с себя всякую ответственность за травмы
или материальный ущерб, которые могут быть причинены в
результате несанкционированного изменения конструкции агрегата
неквалифицированными и н
еуполномоченными лицами.
1
2
3
4
5
6
72
139
138
34
