FL D C
21
RU
cod. 3541P520 - Rev. 00 - 06/2018
7 Подвод газа - Ø3/4"
8 Выход воды ГВС - Ø1/2”
9 Вход воды ГВС - Ø1/2”
10 Подача в систему - Ø3/4"
11 Возврат из системы - Ø3/4"

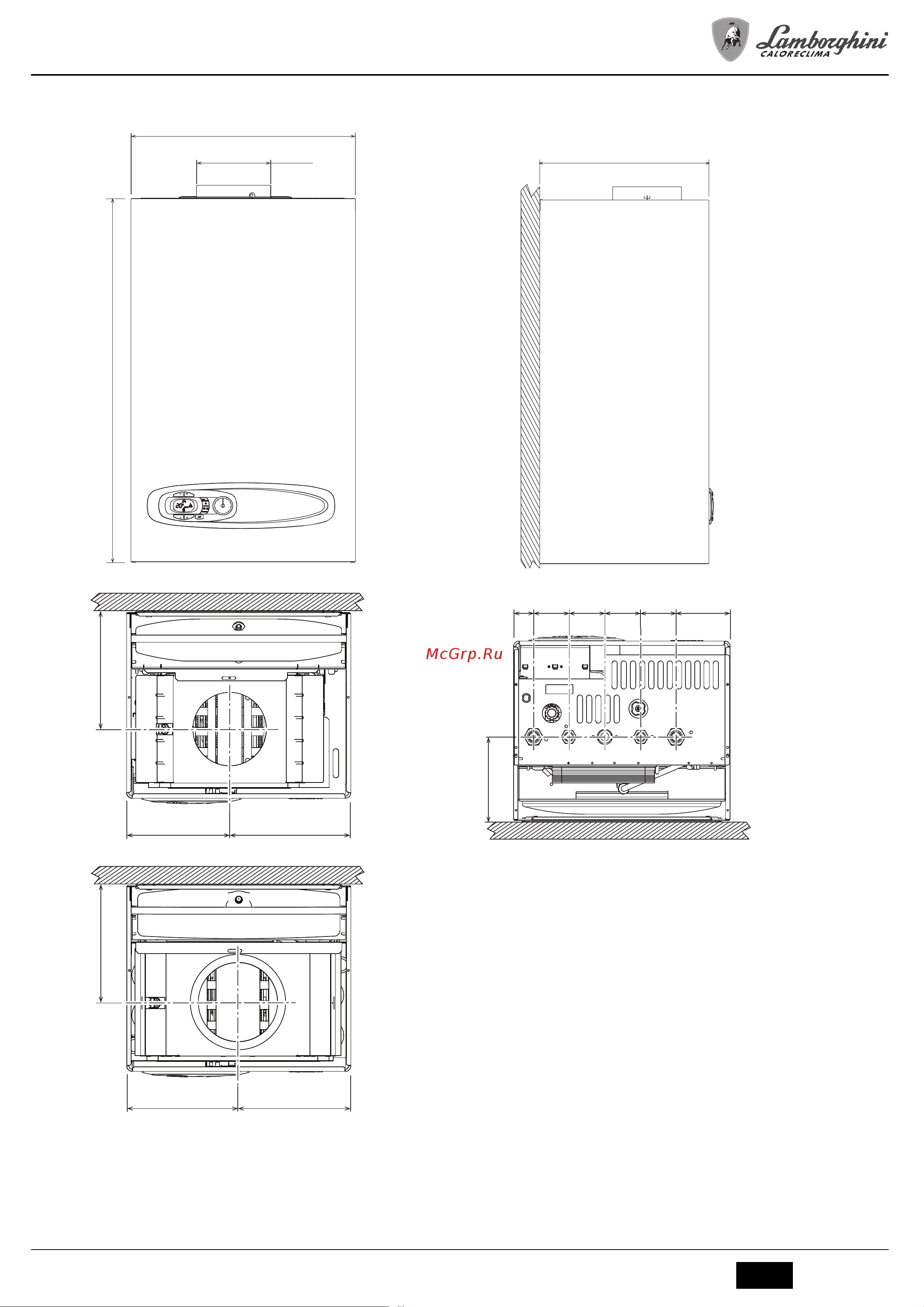

рис.15- Вид спереди
рис. 16- Вид сбоку
рис. 17- Вид сверху - FL D C24
рис. 18- Вид снизу - FL D C24 e C32
рис. 19- Вид сверху - FL D C32
700
400
mm 131 C24
mm 143 C32
0
1
2
3
4
330
208
216184
36 66 66 66 66 100
155
10 8 7 9 11
208
202198
