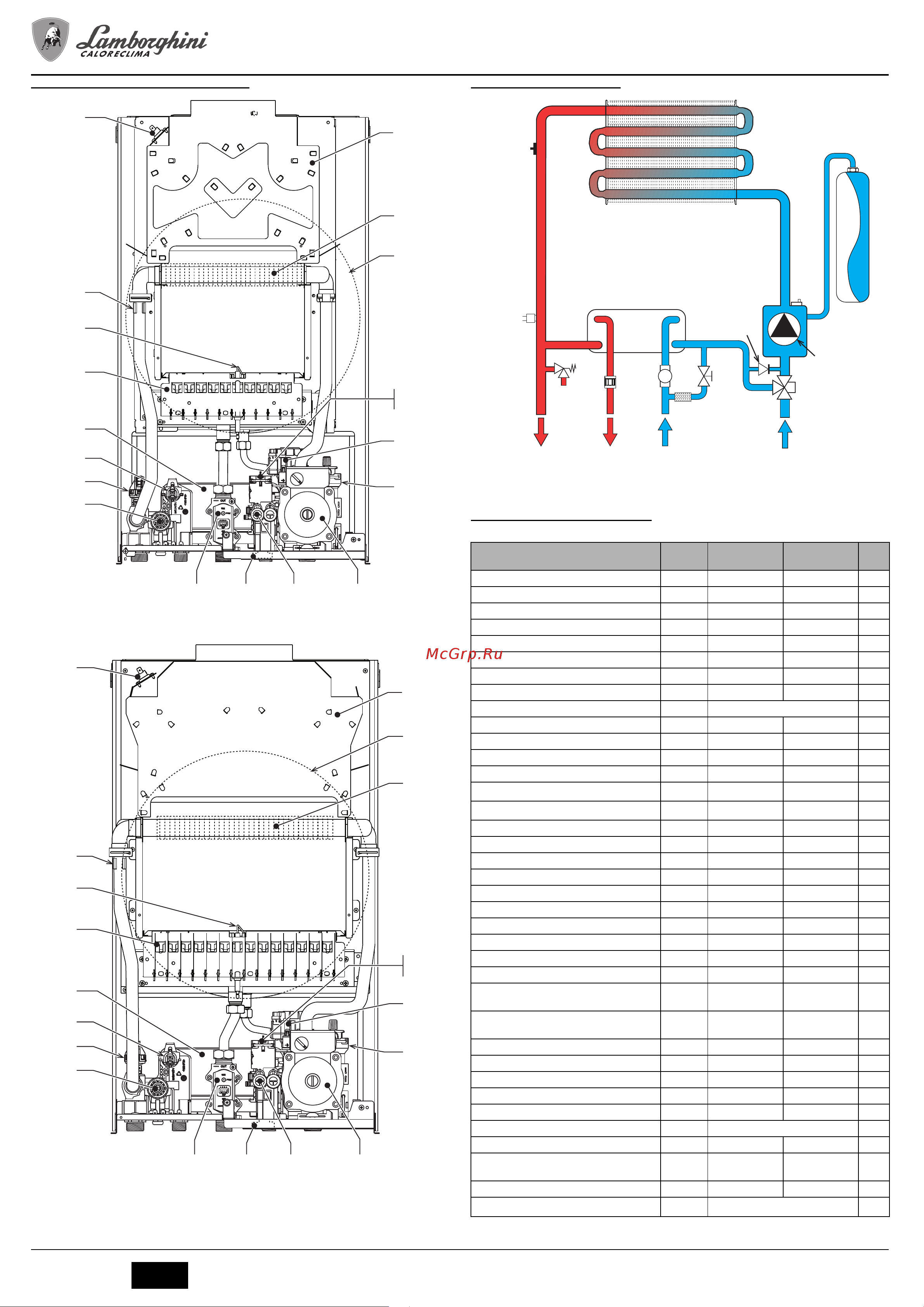

FL D C
22
RU
cod. 3541P520 - Rev. 00 - 06/2018
5.2 Общий вид и основные компоненты
рис. 20- Общий вид - FL D C24
рис. 21- Общий вид - FL D C32
5.3 Гидравлический контур
рис.22- Контур отопления
5.4 Таблица технических данных
3244
14
194
22
278
126
27
136
137
36
95
42
114
56
74 37
78
81
3244
14
194
22
278
27
136
137
36
95
126
42
114
56
74 37
78
81
Параметр
Единица
измерения
FL D C24 FL D C32
Макс. расход тепла кВт 25.8 34.4 (Q)
Мин. теплопроизводительность кВт 8.3 11.5 (Q)
Макс. тепловая мощность системы отопления кВт 23.5 31.3 (P)
Мин. тепловая мощность системы отопления кВт 7.0 9.7 (P)
Макс. тепловая мощность системы ГВС кВт 23.5 31.3
Мин. тепловая мощность системы ГВС кВт 7.0 9.7
КПД Pmax (80-60°C) % 91.0 91.0
КПД 30% % 89.6 89.8
Класс по выбросам NOx - 3 (<150 mg/kWh) (NOx)
Сопла горелки G20 шт. x диам. 11 x 1.35 15 x 1.35
Давление подачи газа на G20 мбар 20.0 20.0
Макс. давление газа в горелке (G20) мбар 12.0 12.0
Мин. давление газа в горелке (G20) мбар 1.5 1.5
Ма
кс. расход газа на G20
м
3
/ч
2.73 3.64
Мин. расход газа на G20
м
3
/ч
0.88 1.22
Сопла горелки G31 шт. x диам. 11 x 0.79 15 x 0.79
Давление подачи газа на G31 мбар 37 37
Макс. давление газа в горелке (G31) мбар 35.0 35.0
Мин. давление газа в горелке (G31) мбар 5.0 5.0
Макс. расход газа на G31 кг/ч 2.00 2.69
Мин. расход газа на G31 кг/ч 0.65 0.90
Макс. рабочее давление в системе отопления бар 33(PMS)
Мин. рабочее давление в системе отопления бар 0.8 0.8
Макс. температура в системе отопления °
C 90 90 (tmax)
Объем воды в системе отопления л 1.0 1.2
Вместимость расширительного сосуда системы
отопления
л 810
Предварительное давление расширительного
сосуда системы отопления
бар 11
Макс. рабочее давление в системе ГВС бар 99(PMW)
Мин. рабочее давление в системе ГВС бар 0.25 0.25
Расход ГВС при
t 25°C л/мин 13.4 17.9
Расход ГВС при
t 30°C л/мин 11.2 14.9 (D)
Класс защиты IP X5D X5D
Напряжение питания В/Гц 230V/50Hz
Потребляемая электрическая мощность Вт 80 90
Потребляемая электрическая мощность системы
ГВС
Вт 80 90
Порожний вес кг 27 30
Тип агрегата
B
11BS
27
278
241
1110 8 9
95
32
56
36
194
42
14
136
74
114
37
