GASTER N 67 ÷ 107 AW

13IT

cod. -- - (Rev. 00)

Анализ сгорания газа

Внутри котла, в верхней части прерывателя тяги , предусмотрена одна точка отбора проб дымовых газов (смотреть рис.6 ).

Чтобы произвести измерение, необходимо выполнить следующие операции:

1. Снимите верхнюю панель котла

2. Снимите теплоизоляцию с прерывателя тяги

3. Снимите пробку отверстия отбора дымовых газов;

4. Вставьте датчик в отверстие;

5. Регулируйте температуру котла на максимум.

6. Подождите 10-15 минут

для стабилизации котла*

7. Выполните измерение.

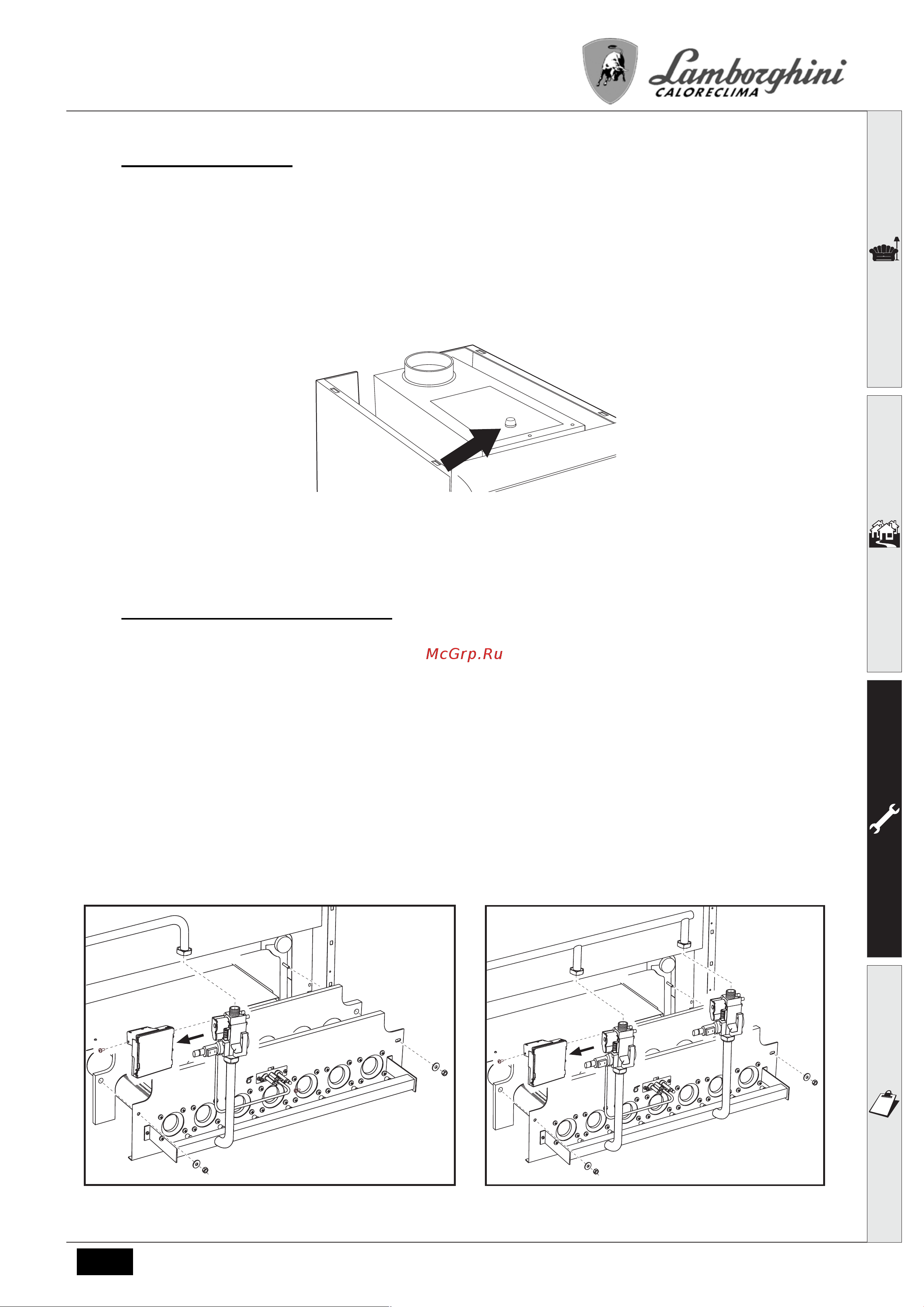

рис.6 - Анализ дымовых газов

Анализы, выполненные при нестабилизированном котле, могут привести к погрешности измерения.

Демонтаж и очистка блока горелок

Процедура по снятию блока горелки:

• Обесточьте агрегат и закройте вентиль подачи газа, установленный перед котлом.

• Демонтируйте электронный контроллер пламенем “A” с газового клапана (рис.7).

• В моделях N 97 AW и N 107 AW с 2 газовыми клапанами необходимо также развинтить 2 винта, крепящих 2 электрических

разъёма, которые питают второй клапан, и снять последний (рис.8).

• Отсоедините кабели

системы розжига и ионизации от блока электродов.

• Отвинтите гайку “B” крепления трубы подвода газа на входе в газовый клапан (рис.7). В моделях N 97 AW и N 107 AW

развинтите две гайки (рис.8).

• Развинтите две гайки “C”крепления дверцы камеры сгорания к чугунным элементам корпуса котла.

• Снимите блок горелок вместе с дверцой камеры сгорания.

Произведите проверку и очистку горелок. Для очистки горелок и электродов пользуйтесь исключительно не металлической

щеткой или сжатым воздухом. Не применяйте химические средства.

По окончании работы установите все на место, выполняя вышеописанные операции в обратном порядке.

рис.7 - Модели GASTER AW - N 67 AW, N 77 AW и N 87 AW

рис.8 - Модели GASTER AW - N 97 AW и N 107 AW
