GASTER N 67 ÷ 107 AW
19IT
cod. -- - (Rev. 00)

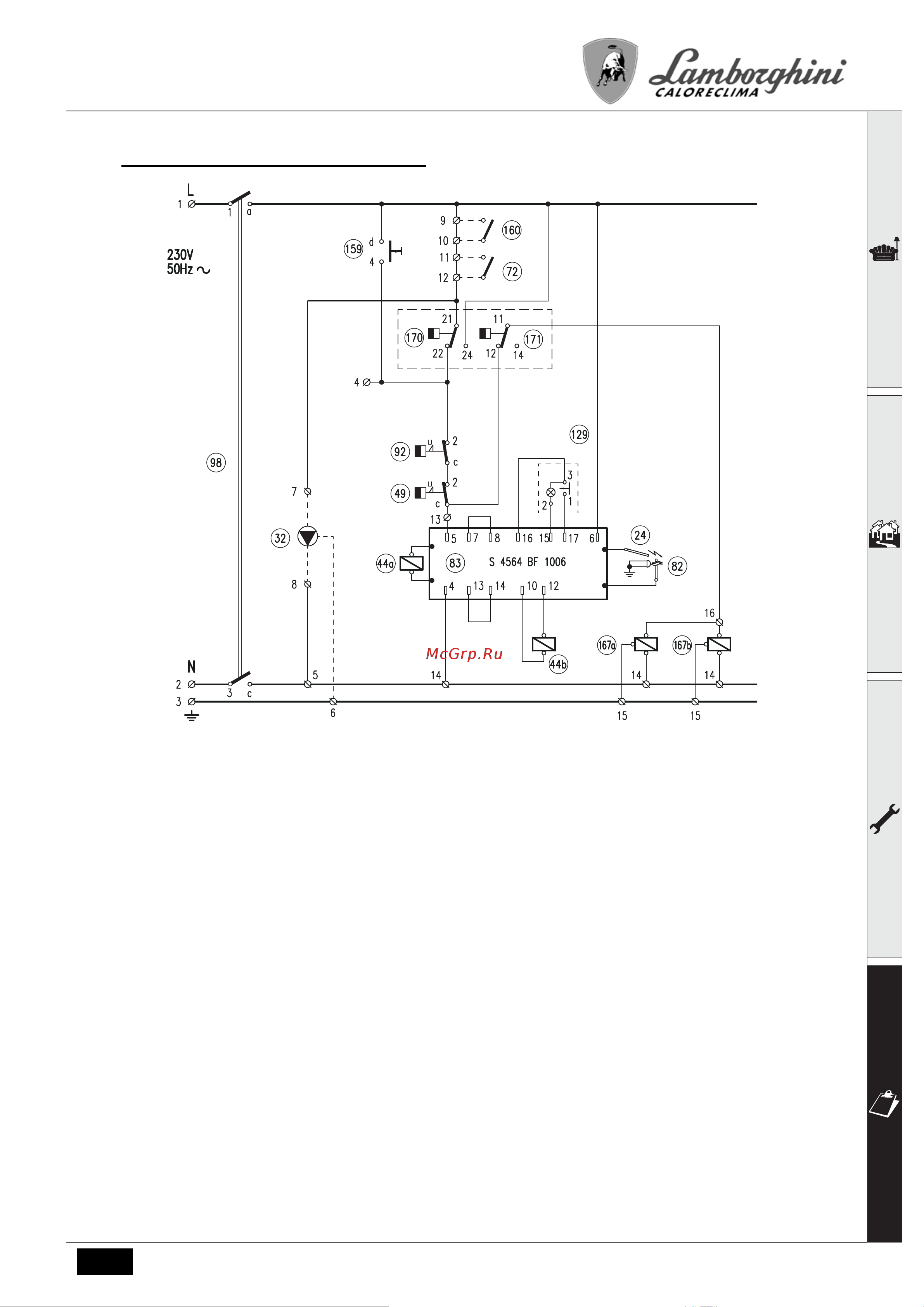

Принципиальная электрическая схема
рис. 14 - Принципиальная электрическая схема
A
Соединения, указанные штриховой линией выполняются силами монтажной организации.
Легенда
24 Электрод розжига
32 Циркуляционный насос (исключен из поставки)
44a Газовый клапан
44b 2
й
газовый клапан (только для моделей N 97 AW и
N 107 AW)
49 Предохранительный термостат
72 Комнатный термостат (исключен из поставки)
82 Электрод контроля пламени
83 Электронный блок управления
92 Термостат температуры дымовых газов
98 Выключатель
129 Кнопка сброса с сигнальной лампой
159 Контрольная кнопка
160 Вспомогательный контакт
167a Привод газового клапана 2-й ступени
167b 2-й привод газового клапана 2-й ступени (только
для моделей N 97 AW и N 107 AW)
170 Регулирповочный
термостат 1-ой ступени
171 Регулирповочный термостат 2-ой ступени
242 Разъем для подключения термостатического
блока
