GASTER N 67 ÷ 107 AW
17IT
cod. -- - (Rev. 00)
4.2 Общий вид и основные узлы
4.3 Таблица технических данных

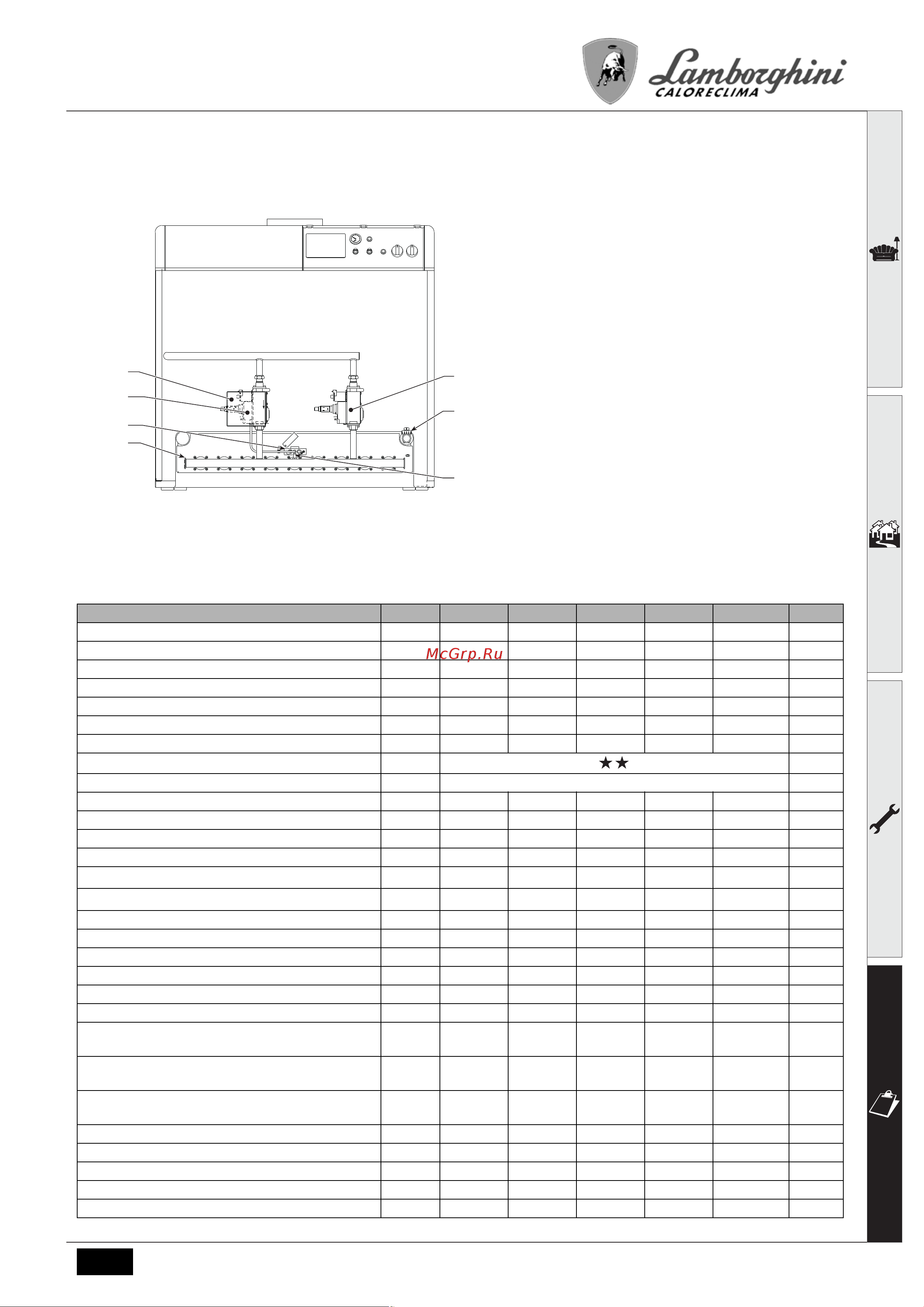

рис.12 - Общий вид и основные узлы
Легенда
1 Пилотная горелка
2 Газовый клапан для всех моделей
3 Электронный блок контроля пламени
11 Автоматический клапан для спуска
воздуха
12 2-й газовый клапан (только для моделей
N 107 AW и N 97 AW)
13 Сливной кран котла
14 Блок горелок
15 Точка отбора давления горелок
16 Реле давления воды
Модель N 67 AW N 77 AW N 87 AW N 97 AW N 107 AW
Количество элементов шт.7 8 9 10 11
Макс. теплопроизводительность кВт 73.3 84.2 95.2 106.0 117.0 (Q)
Мин. теплопроизводительность кВт 31.0 35.7 40.3 45.0 49.0 (Q)
Макс. тепловая мощность в режиме отопления кВт 67.0 77.0 87.0 97.0 107.0 (P)
Мин. тепловая мощность в режиме отопления кВт 27.3 31.4 35.5 39.6 43.0 (P)
Кпд Pmax (80-60°C) % 91.4 91.5 91.4 91.5 91.5
Кпд 30% % 91.3 91.4 91.2 90.5 90.5
Класс эффективности по директиве 92/42 EEC
Класс эмиссии NOx 2
Форсунки горелки G20 шт x Ø 6 x 2.80 7 x 2.80 8 x 2.80 9 x 2.80 10 x 2.80
Давление подачи газа G20 мбар 20 20 20 20 20
Максимальное давление в горелке G20 мбар 13 13 13 13 13
Минимальное давление в горелке G20 мбар 2.5 2.5 2.5 2.5 2.5
Макс. расход газа G20
м
3
/ч
7.76 8.91 10.07 11.22 12.38
Минимальный расход газа G20
м
3
/ч
3.28 3.78 4.26 4.76 5.19
Форсунки горелки G31 шт x Ø 6 x 1.75 7 x 1.75 8 x 1.75 9 x 1.75 10 x 1.75
Давление подачи газа G31 мбар 37 37 37 37 37
Максимальное давление в горелке G31 мбар 35 35 35 35 35
Минимальное давление в горелке G31 мбар 6666 6
Максимальный расход газа G31 кг/ч 5.74 6.59 7.45 8.30 9.16
Минимальный расход газа G31 кг/ч 2.43 2.80 3.16 3.52 3.84
Максимальное рабочее давление воды в системе
отопления
бар 6 6 6 6 6 (PMS)
Минимальное рабочее давление воды в системе
отопления
бар 0.3 0.3 0.3 0.3 0.3
Максимальная температура воды в системе
отопления
°C 95 95 95 95 95 (tmax)
Объем
воды в системе отопления л 19.1 21.6 24.1 26.6 29.1
Степень защиты IP X0D X0D X0D X0D X0D
Напряжение питания В/Гц 230/50 230/50 230/50 230/50 230/50
Потребляемая электрическая мощность Вт 30 30 30 30 30
Вес порожнего котла 275 304 333 362 390
12
13
14
1
2
3
15
