GASTER N 67 ÷ 107 AW
4 IT
cod. -- - (Rev. 00)
1. Монтаж
1.1 Предисловие
Уважаемый покупатель,
Благодарим Вас за то, что Вы выбрали GASTER N 67 ÷ 107 AWнапольный котел , имеющий самую современную конструкцию,
LAMBORGHINI выполненный по передовым технологиям и отличающийся высокой надежностью и качестаавои
изготовления. Просим Вас внимательно прочитать настоящее руководство и аккуратно хранить его на случай необходимости
консультации в будущем.
GASTER N 67 ÷ 107 AW Данный котел представляет собой высокоэффективный тепловой генератор для
централизованной
системы отопления с низким уровнем выбросов NOx , работающий на природном или сжиженном нефтяном газе и
управляемый передовой электронной системой.
Корпус котла включает в себя чугунные элементы, особая конструкция которых обеспечивает эффективный теплообмен в
любых условиях эксплуатации, а также атмосферную горелку с электронным розжигом и ионизационной системой контроля
пламени.
В оснащение котла также
входят автоматический воздухоотводящий клапан, двухступенчатый регулирующий термостат и
предохранительный термостат.
Благодаря электронной системе розжига и контроля пламени работа котла максимально автоматизирована.
Пользователю достаточно задать желаемую температуру воздуха с момощью регулирующего термостата.
1.2 Панель управления
Для получения доступа к панели управления поднимите лицевую крышку.

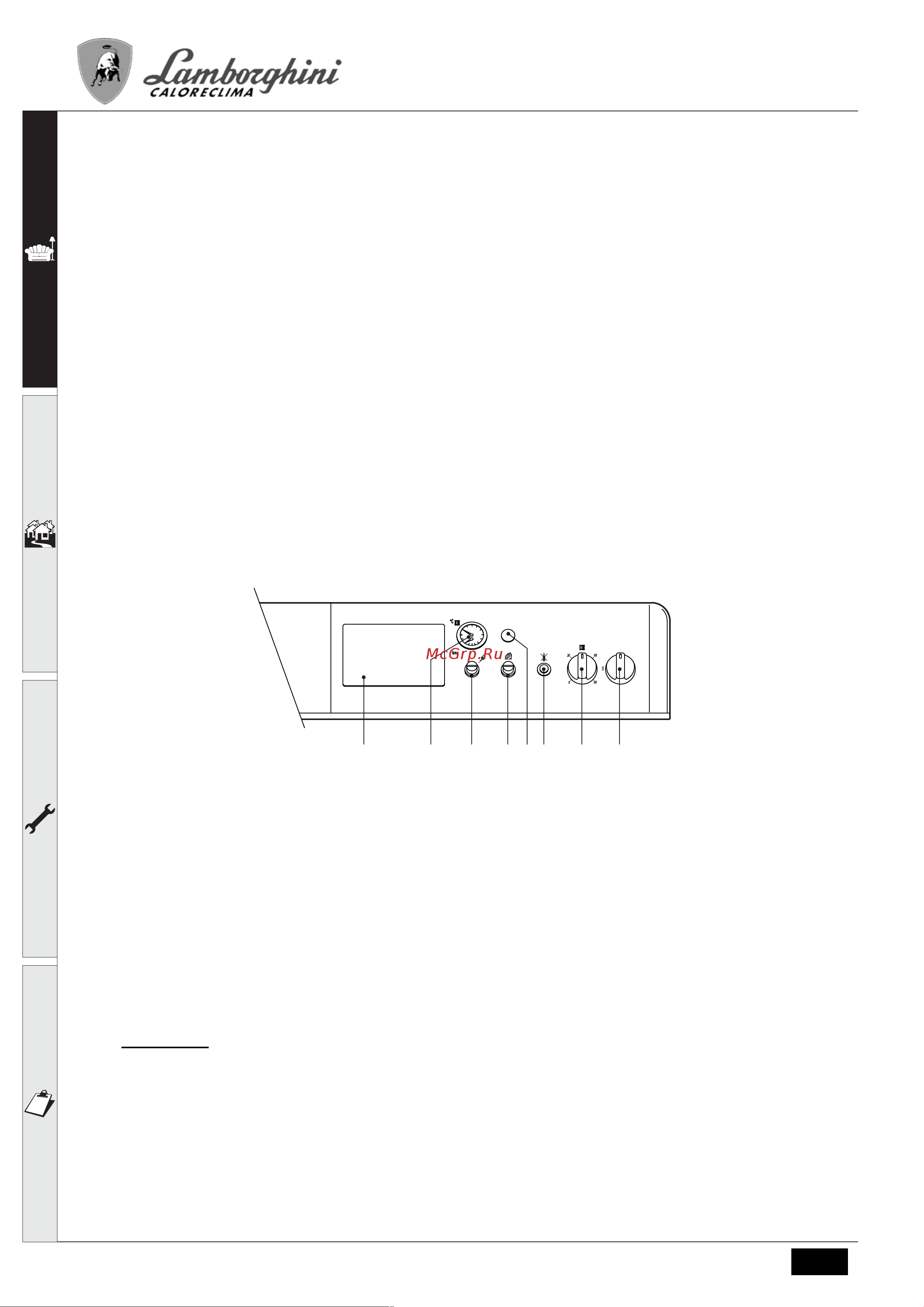

рис.1 - Панель управления
Легенда
1 Точка подключения термостатического блока управления
2 Термоманометр котла
3 Крышка предохранительного термостата с ручным возвратом в рабочее состояние
4 Крышка термостата дымовых газов с ручным возвратом в рабочее состояние
5 Заглушка
6 Кнопка сброса блока контроля пламени с индикатором блокировки
7 2-ступенчатый термостат регулировки котла
8 Выключатель 0-1-ТЕСТ
1.3 Включение и выключение
Включение
• Откройте газовый вентиль, установленный перед < котлом.
• Включите расположенный перед котлом рубильник, если таковой имеется, или вставьте вилку в сетевую розетку.
• Переведите выключатель котла "8" в положение 1 (рис.1).
• Установите ручку "7" в положение, соответствующее выбранной температуре, а комнатный термостат (если имеется) на
желаемую температуру. При этом горелка зажжется и котел автоматически начнет
работу; при этом она будет
контролироваться его устройствами регулировки и безопасности.
• Если котел оборудован электронным термостатическим блоком управления, установленным в положении 1рис.1 на ,
пользователь должен также соблюдать инструкции, предоставляемые изготовителем данного блока.
123567 84
