Доступ к блоку электрических зажимов и к внутренним элементам панели управления

Для получения доступа к электрическим устройствам, расположенным внутри панели управления, следуйте указаниям,

приведенным на рис.2. Расположение зажимов, используемых для выполнения различных электрических соединений,

показано на электрической схеме в разделе "Технические данные".

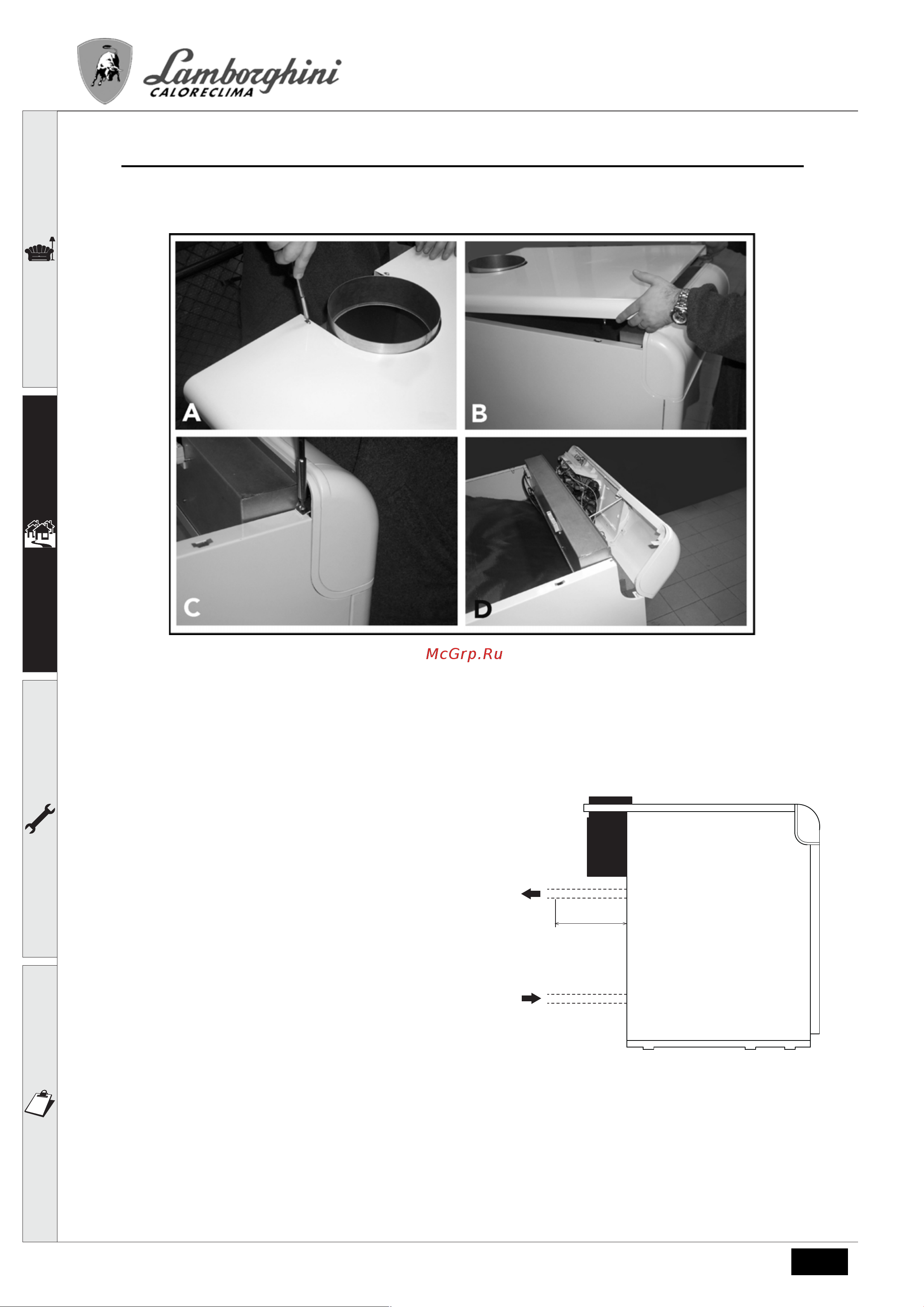

рис.2 - Доступ к блоку зажимов

Обозначения

A Открутите 2 самонарезающих винта фиксации крышки котла.

B Поднимите крышку, оказывая на него давление снизу вверх; снимите кышку, освободив ее от боковых пальцев.

C Открутите и снимите два винта и плитки крепления панели управления.

D Поверните панель управления вперед.

Дополнительные чувствительные элементы

контрольных и предохранительных устройств, датчика

температуры, реле давления, колба термостата и т

.д.,

должны быть установлены на подающий трубопровод на

расстоянии не более 40 см. от задней стенки кожуха

котла (см. рис.3).

Обозначения

A Выходной штуцер контура системы отопления

B Обратный трубопровод системы отопления

C не более 40 см

рис.3 - Подающий и обратный трубопровод

2.6 Подключение котла к дымоотводу

Труба подсоединения к дымоходу должна иметь диаметр, не меньший чем диаметр соединительного патрубка на

прерывателе тяги. После прерывателя тяги должен идти вертикальный участок дымохода длиной не менее 0,5 метра.

Размеры и монтаж дымоходов и трубы для подсоединения к ним котла должны соответствовать действующим нормам.

Диаметры хомутов крепления прерывателей тяги приведены в таблице

таблица 1.
