GASTER N 67 ÷ 107 AW

14 IT

cod. -- - (Rev. 00)

Пилотная горелка

Очистка котла и дымохода

Для выполнения очистки котла (см. рис. 10) следуйте нижеприведенным указаниям:

• Закройте газовый вентиль, установленный перед котлом, и отключите агрегат от сети электропитания

• Снимите лицевую панель котла (рис.5).

• Поднимите крышку кожуха, оказывая на него давление снизу вверх.

• Снимите теплоизоляцию 5 с прерывателя тяги.

• Снимите плиту, закрывающую дымовую камеру и соответствующий теплоизолирующий материал

• Демонтируйте блок горелок (см. предыдущий параграф)

• Чистите камеру по направлению сверху вниз с помощью ерша. Очистка может быть выполнена и снизу вверх.

• С помощью пылесоса чистите трубопроводы удаления продуктов сгорания, соединяющие чугунные элементы корпуса

котла.

• Установите на место все ранее демонтированные детали, затем проверьте герметичность газовой системы и каналов

системы горения.

• При выполнении очистки обращайте внимание на то, чтобы не повредить баллон термостата дымовых газов,

расположенный в задней части дымовой камеры.

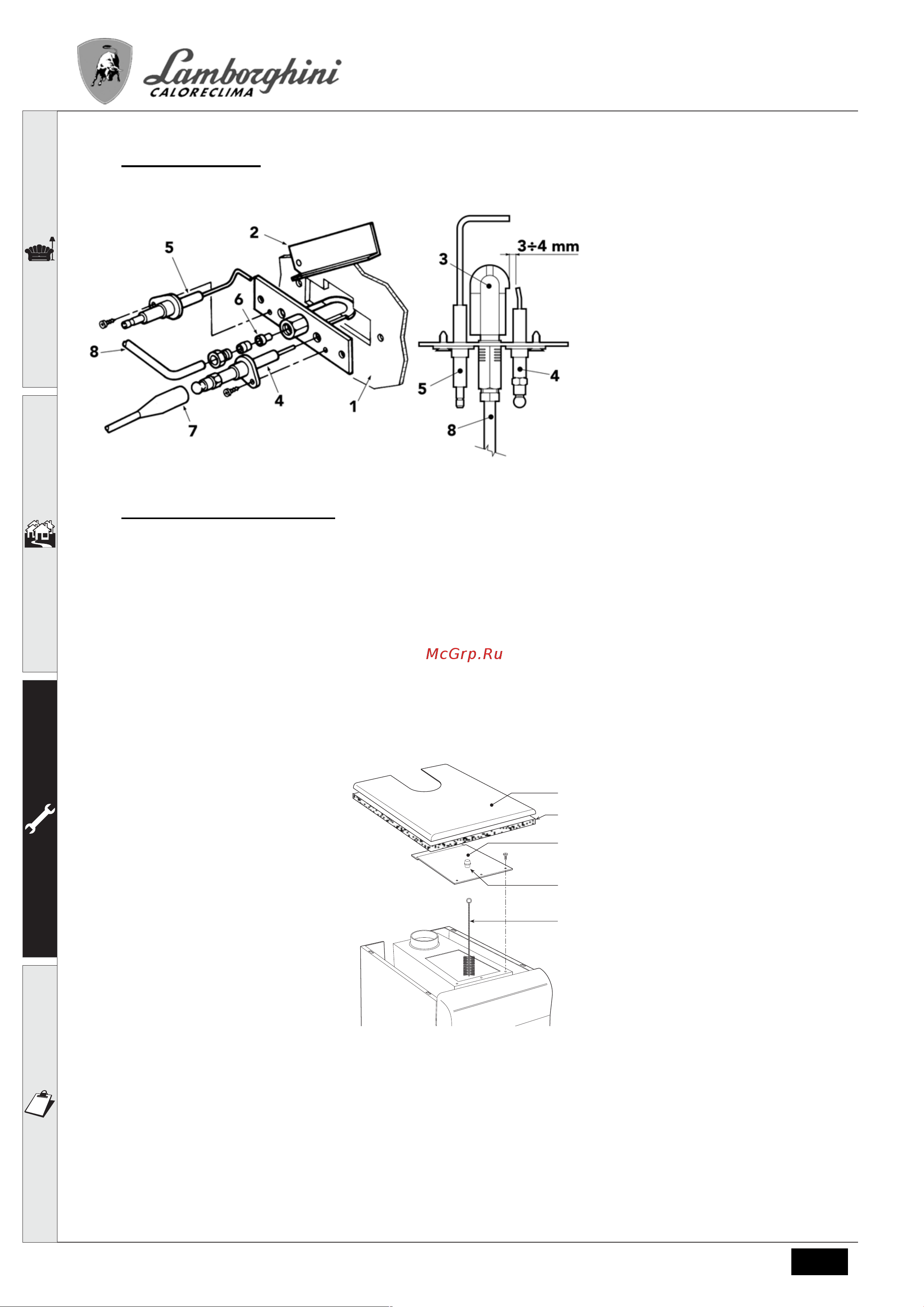

рис. 10 - Очистка котла

1 Верхняя панель кожуха

2 Плита закрытия дымовой камеры

3 Ерш

4 Пробка отверстия для проведения анализа дымовых газов

5 Теплоизоляция

рис.9 - Пилотная горелка

1. Дверца камеры сгорания

2. Смотровая дверца

3. Пилотная горелка

4. Электрод розжига

5. Следящий электрод

6. Пилотная форсунка

7. Кабель высокого напряжения

8. Трубка подачи газа
