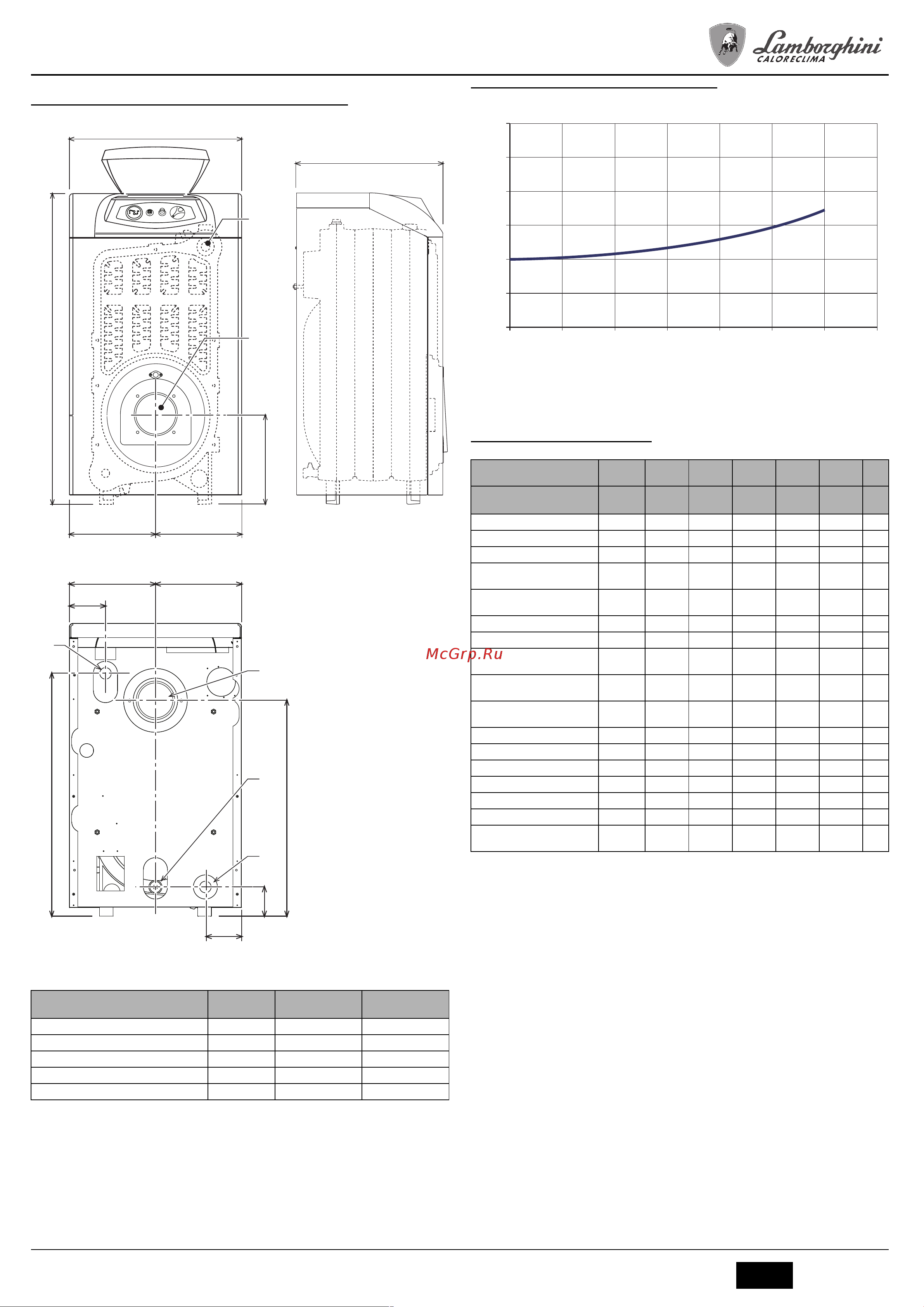

![Lamborghini EL DB N 62 [15/20] Характеристики и технические данные](/views2/1824302/page15/bgf.png)
EL-DB N
15
RU
cod. 3541M741 - Rev. 00 - 07/2018
4. ХАРАКТЕРИСТИКИ И ТЕХНИчЕСКИЕ ДАННЫЕ
4.1 Размеры, присоединения и основные элементы котла
рис.5 - Размеры, присоединения и основные элементы котла
a1 Питание системы отопления горячей водой 3/4
a2 Штуцер обратного трубопровода системы отопления 1 1/2
a3 Слив системы отопления - 1/2”
a4 Подключение дымохода
a5 Подключение горелки
34 Шарик термометра системы отопления и предохранительного устройства
4.2 Гидравлическое сопротивление системы
Сопротивление водяного контура
рис.6 - Сопротивление системы
A мбар
B Расход воды л/ч
4.3 Таблица технических данных
Модель
°C
мм
a4
Ø мм
a5
Ø мм
EL-DB N 32
400 120ч130 115
EL-DB N 47
500 120ч130 115
EL-DB N 62
600 120ч130 115
EL-DB N 78
700 120ч130 115
EL-DB N 95
800 120ч130 115
C
500
850
245
250 250
250 250
626
705
105
34
a5
a1
a2
a3
a4
85
105
Параметр Единица
измерения
Величина Величина Величина Величина Величина
Модель
EL-DB N
32
EL-DB N
47
EL-DB N
62
EL-DB N
78
EL-DB N
95
Количество элементов шт.
34567
Макс. теплопроизводительность кВт
34.9 51.6 67.7 85.6 103
(Q)
Мин. теплопроизводительность кВт
17.0 34.3 45.8 59.0 70.8
(Q)
Макс. тепловая мощность системы
отопления
кВт
32 47 62 78 95
(P)
Мин. тепловая мощность системы
отопления
кВт
16 32 43 55 66
(P)
КПД Pmax (80-60°C) %
91.7 91.1 91.5 91.1 92
КПД 30% %
94.3 93.5 94.0 93.5 93.8
Макс. рабочее давление воды в
системе отопления
бар
66666
(PMS)
Мин. рабочее давление воды в
системе отопления
бар
0.8 0.8 0.8 0.8 0.8
Макс. температура в системе
отопления
°C
95 95 95 95 95
(tmax)
Объем воды в системе отопления L
18 23 28 33 38
Класс защиты IP
X0DX0DX0DX0DX0D
Напряжение питания В/Гц
230/50 230/50 230/50 230/50 230/50
Порожний вес кг
127 166 205 244 283
Длина камеры сгорания мм
350 450 550 650 750
Диаметр камеры сгорания мм
300 300 300 300 300
Потеря нагрузки со стороны отвода
дымов
мбар
0.2 0.27 0.4 0.4 0.63
0
10
20
30
40
50
60
2000 2500 3000 3500 4000 4500 5000 5500
B
A
