![Lamborghini EL DB N 32 [5/20] El db n](/views2/1824302/page5/bg5.png)
EL-DB N
5
EN
cod. 3541M741 - Rev. 00 - 07/2018

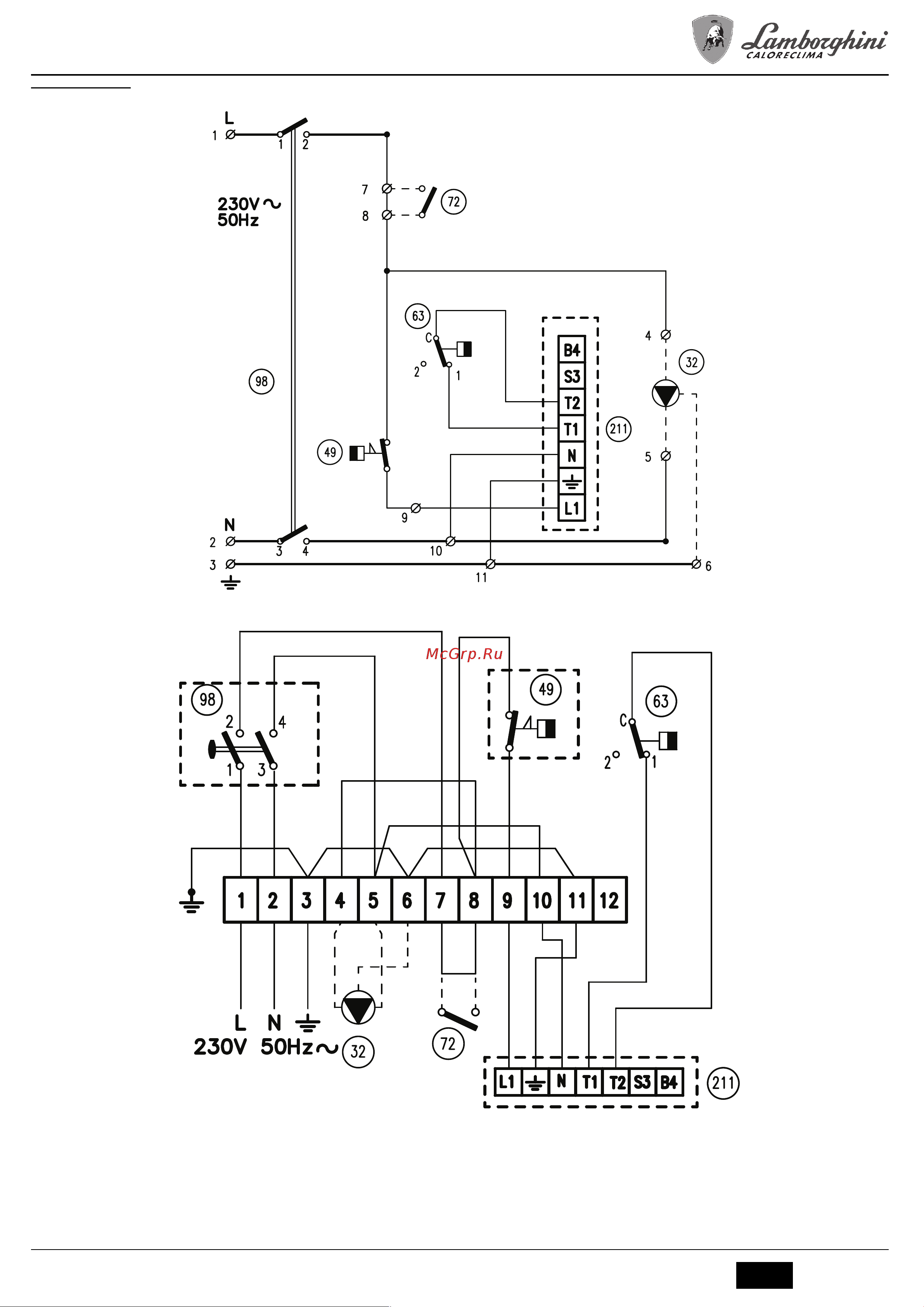

5.4 Wiring diagram
Main wiring diagram EL-DB N 32-78
fig. 7 - Main wiring diagram EL-DB N 32-78
Electrical connection diagram EL-DB N 32-78
fig. 8 - Electrical connection diagram EL-DB N 32-78
Key fig. 7 and fig. 8
32 Heating circulating pump (not supplied)
49 Safety thermostat
72 Room thermostat (not supplied)
63 Boiler control thermostat
98 Switch
211 Burner connector (not supplied)
1
c
1
c
