EL-DB N
16
RU
cod. 3541M741 - Rev. 00 - 07/2018

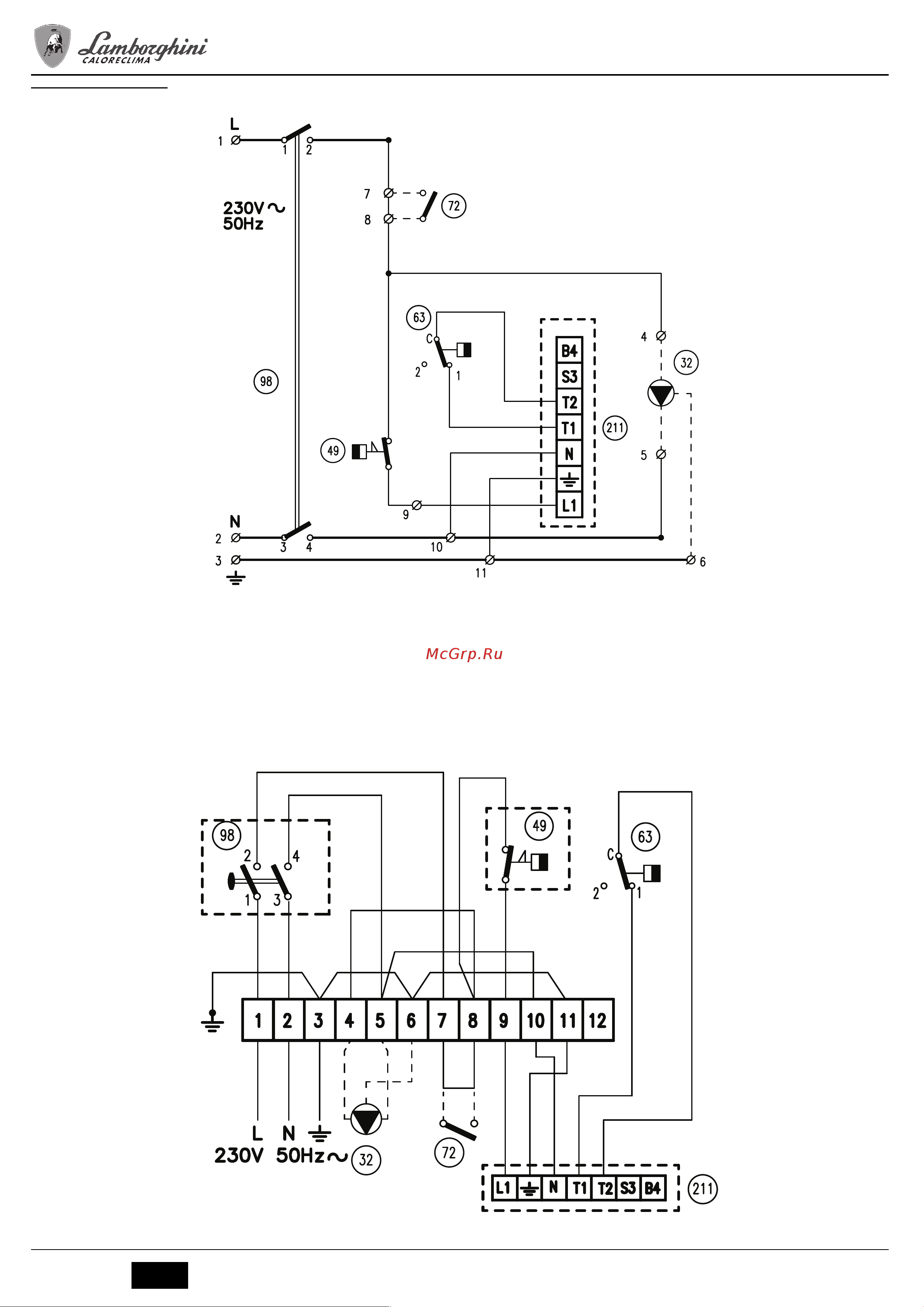

4.4 Электрическая схема
Принципиальная электрическая схема EL-DB N 32 ч 78
рис.7 - Принципиальная электрическая схема EL-DB N 32 ч 78
Легенда рис.7 и рис.8
32 Циркуляционный насос (исключен из поставки)
49 Предохранительный термостат
72 Комнатный термостат (исключен из поставки)
63 Термостат регулировки котла
98 Выключатель
211 Разъем горелки (исключен из поставки)
Схема электрических соединений EL-DB N 32 ч 78
рис.8 - Схема электрических соединений EL-DB N 32 ч 78
