![Lamborghini EL DB N 95 [17/20] El db n](/views2/1824302/page17/bg11.png)
EL-DB N
17
RU
cod. 3541M741 - Rev. 00 - 07/2018

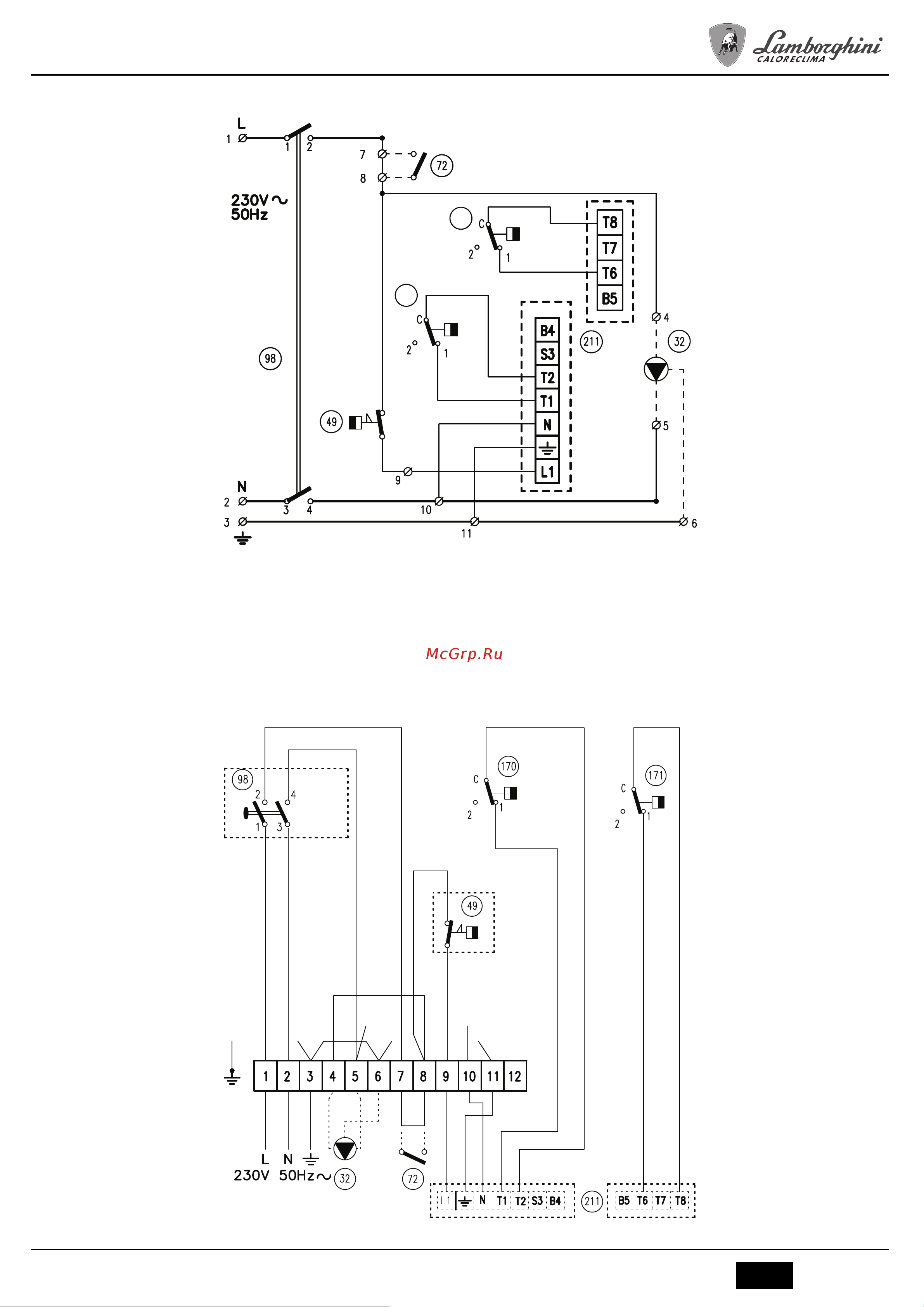

Принципиальная электрическая схема EL-DB N 95
рис.9 - Принципиальная электрическая схема EL-DB N 95
Легенда рис.9 и рис.10
32 Циркуляционный насос (исключен из поставки)
49 Предохранительный термостат
72 Комнатный термостат (исключен из поставки)
98 Выключатель
170 Термостат регулировки температуры 1-ой ступени котла
171 Термостат регулировки температуры 2-ой ступени котла
211 Разъем горелки (исключен из поставки)
Схема электрических соединений EL-DB N 95
рис.10 - Схема электрических соединений EL-DB N 95
170
171
1
c
1
c
