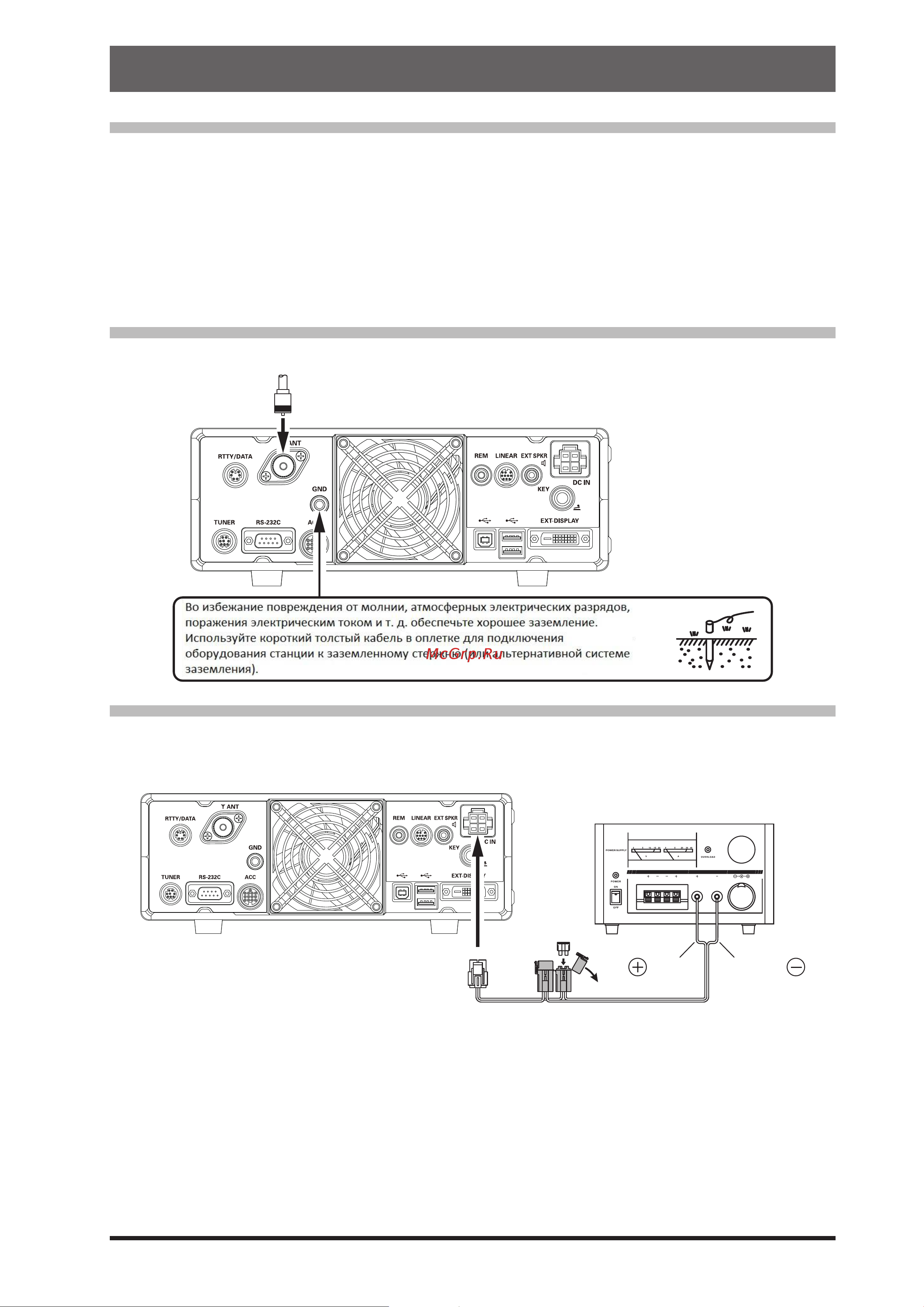

![Yaesu FTDX-10 [8/114] Антенные соединения](/views2/1824665/page8/bg8.png)
9
Установка и подключения
Рекомендации по антеннам
FTDX10 предназначен для подключения к резистивной антенне с сопротивлением 50 Ом на
любительских диапазонах. Выберите подходящую антенну (дипольная антенна, антенна YAGI,
кубическая четырехугольная антенна и т. д.), Которая подходит для выбранной операции и
диапазонов.
Согласуйте антенну и коаксиальный кабель или используйте подходящий антенный тюнер, чтобы
поддерживать полное
сопротивление, представленное для антенного разъема FTDX10, для КСВ 1,5 или менее.
Тщательная подготовка антенны и/или тюнера обеспечит максимальную производительность и
защитит приемопередатчик от повреждений.
На антенне могут присутствовать высокие радиочастотные напряжения передатчика; установите
ее так, чтобы к ней не было возможности притронуться при работе.
Антенные соединения
Внимательно следуйте рисунку относительно правильного подключения антенн и коаксиальных
кабелей.
Подключение силового кабеля
Тщательно следуйте иллюстрациям относительно правильного подключения кабеля питания
постоянного тока. Используйте кабель питания постоянного тока, поставляемый с FTDX10, для
подключения питания к источнику питания.
КРАСН.
ПРЕДОХР: 25А
Перед подключением к трансиверу
проверьте напряжение постоянного тока и
номинальный ток (+13,8 В, 25 А) источника
питания.
Кабель питания (входит в комплект)
ЧЕРН.
Инструкции по установке
• Обеспечьте достаточную вентиляцию вокруг
трансивера, чтобы предотвратить перегрев и воз-
можное снижение производительности из-за перегрева.
• Не устанавливайте трансивер в механически
нестабильном месте или там, где на него сверху могут
упасть предметы.
• Чтобы свести к минимуму возможность создания
помех домашним развлекательным устройствам,
примите все меры предосторожности, включая
максимально возможное отделение телевизионных/ FM-
антенн от любительских передающих антенн.
Передающие коаксиальные кабели должны быть
отделены от кабелей, подключенных к домашним
развлекательным устройствам.
• Шнур питания переменного тока подключается к
розетке с заземлением. Штепсельная розетка с
заземляющим контактом должна подключаться к
проводу защитного заземления.
