13

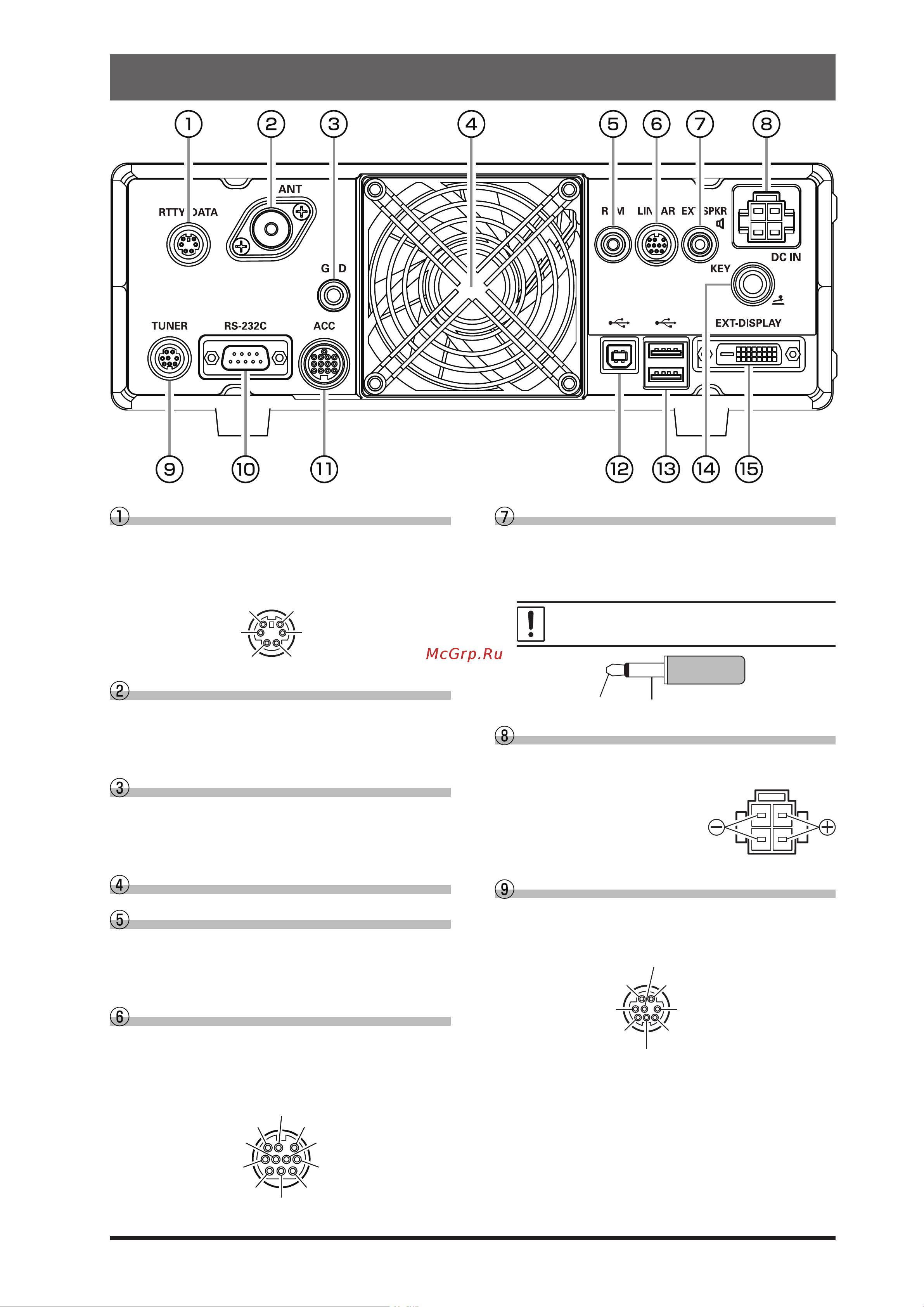

Задняя панель
RTTY/DATA
Этот 6-контактный входной / выходной разъем
принимает вход AFSK от контроллера оконечного
узла(TNC); он также обеспечивает выходной
аудиосигнал фиксированного уровня и линию ввода
FSK.
DATA IN
PTT
SHIFT
GND
DATA OUTSQL
ANT
Подключите сюда основную антенну (антенны),
используя разъемы типа M (PL-259) и коаксиальные
линии питания. Внутренний антенный тюнер влияет
только на подключенные сюда антенны и только во
время передачи.
Охлаждающий вентилятор
REM
При подключении пульта дистанционного управления
FH-2 к этому разъему предоставляется прямой доступ
к ЦП FTDX10 для функций управления вводом памяти
соревнований, а также для управления частотой и
функциями.
LINEAR
Этот 10-контактный выходной разъем предоставляет
данные о выборе диапазона, которые можно
использовать для управления дополнительными
аксессуарами, такими как полупроводниковый
линейный усилитель VL-1000.
TX GND
GND +13V OUT
BAND DATA ABAND DATA D
BAND DATA B
TX INH
EXT ALC IN
TX REQ IN
BAND DATA C
EXT SPKR
Эти 3,5-мм 2-контактные разъемы обеспечивают
вывод звука на внешние динамики. Полные
сопротивления на гнездах составляют 4–8 Ом, а
громкость меняется в зависимости от настройки
регулятора [AF] на передней панели.
Вставка вилки в разъем изменяет конфигу-
рацию внутреннего громкоговорителя.
SIGNAL
GND
DC IN
Это разъем питания постоянного тока для
трансивера.
Используйте прилагаемый
кабель постоянного тока для
прямого подключения к
источнику постоянного тока,
который должен обеспечивать
ток не менее 25 А при 13,8 В
постоянного тока.
TUNER
Этот 8-контактный выходной разъем используется
для подключения внешнего автоматического
антенного тюнера FC-40.
+13V OUT TX GND
GND
BAND C
RESET(BAND D)
TX INH
RX D (BAND B)
RX D (BAND A)
GND
Используйте этот разъем для подключения
трансивера к надежному заземлению для обеспечения
безопасности и оптимальной производительности. Для
заземления используйте короткий кабель с оплеткой
большого диаметра.
