Подключение линейного усилителя мощности

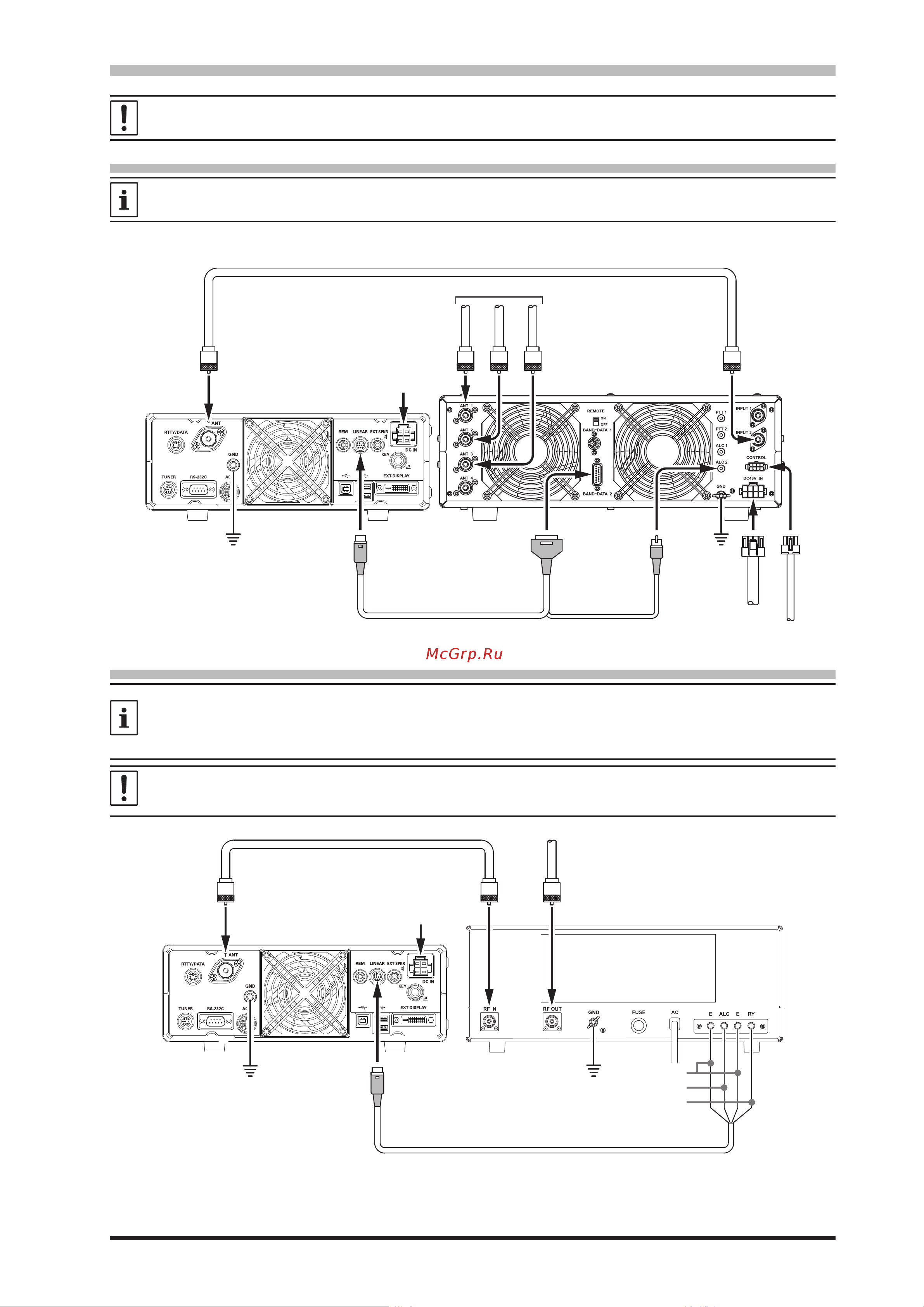

Убедитесь, что FTDX10 и VL-1000 выключены, а затем следуйте рекомендациям по установке,
приведенным на рисунке ниже.
• Подключение линейного усилителя VL-1000
• Подробную информацию о работе усилителя см. В Руководстве по эксплуатации VL-1000.
• Не пытайтесь подключать или отключать коаксиальные кабели мокрыми руками.
DC IN
ANT
LINEAR ALC 2BAND-DATA 2
GND
GND
CONTROL
DC 48V IN
ANT 1
ANT 2
ANT 3
INPUT 2
Коаксиальный кабель (50 Ом)
Подключитесь к «INPUT 2» VL-1000
Антенна HF/50МГц
Соединительный кабель «CT-118» (опция)
• Подключение к другим линейным усилителям
• Вывод TX GND OUT (вывод 2) разъема LINEAR представляет собой схему с открытым коллектором на транзисторе.
Он способен обрабатывать положительные напряжения катушки реле до + 60 В постоянного тока при 200 мА или +30 В
постоянного тока при 1 А.
• При использовании нескольких линейных усилителей, для разных диапазонов, необходимо обеспечить внешнее
переключение диапазонов линий управления реле «Linear Tx» с линии «TX GND OUT» на гнезде LINEAR.
Не превышайте максимальное номинальное напряжение или ток для контакта «TX GND OUT» (контакт 2) разъема
ЛИНЕЙНЫЙ. Эта линия напряжения не совместима с отрицательными постоянными напряжениями или
переменнымими любой величины.
DC IN
LINEAR
Антенный кабель (50 Ом)
GND
GND
Антенна HF/50 МГц
RF OUTRF IN
GND
EXT ALC
TX GND
ANT
