Руководство по настройке MA2120
Подключения
ПРИМЕЧАНИЕ
• Обязательно используйте поставляемые штекеры Euroblock. Если штекеры утеряны, свяжитесь с местным дилером Yamaha.
• При подключении к разъемам 1–6 [INPUT] используйте 6-контактные штекеры Euroblock.
• Чтобы подготовить кабель для подключения к разъему Euroblock, зачистите многожильный провод, как показано на рисунке, используя
стандартный провод для подключений. При подключении штекера Euroblock возможна поломка многожильного провода вследствие
усталости металла, веса кабеля или вибрации. При установке вашего устройства в стойку по возможности используйте диагональный
кронштейн для сбора и фиксации кабелей.
• Не покрывайте оловом (припоем) выступающий конец.
1
Ослабьте присоединительные винты.
2
Вставьте кабели.
3
Надежно затяните присоединительные винты.
4
Вставьте штекер Euroblock в контакт на этом устройстве.
Разъемы выхода [SPEAKERS] на задней панели — это разъемы для подключения клемм. Ниже описаны подключения для двух способов
подключения: при использовании пластины с отверстием для болта и при использовании оголенного проводника.
Внимание
• Убедитесь, что кабель динамика не нагружен.
• Данное устройство использует BTL-подключение (симметричное подключение без преобразования) для выхода усилителя. Так как выходы
усилителя подключены к обоим разъемам с положительным и отрицательным сигналами, любой контакт с другими разъемами или с корпусом
устройства может привести к неисправности.
ПРИМЕЧАНИЕ
Подключите кабели таким образом, чтобы символы «+» и «-» усилителя совпадали с символами динамика. Если подключение перепутать,
фаза будет инвертирована и звук будет воспроизводиться неправильно.
При использовании пластины
с отверстием для болта
Ослабьте винт, вставьте пластину снизу и затяните винт.
При использовании оголенного
проводника
Ослабьте винт, накрутите проводник на разъем и затяните винт.
Убедитесь, что оголенный провод не касается корпуса.

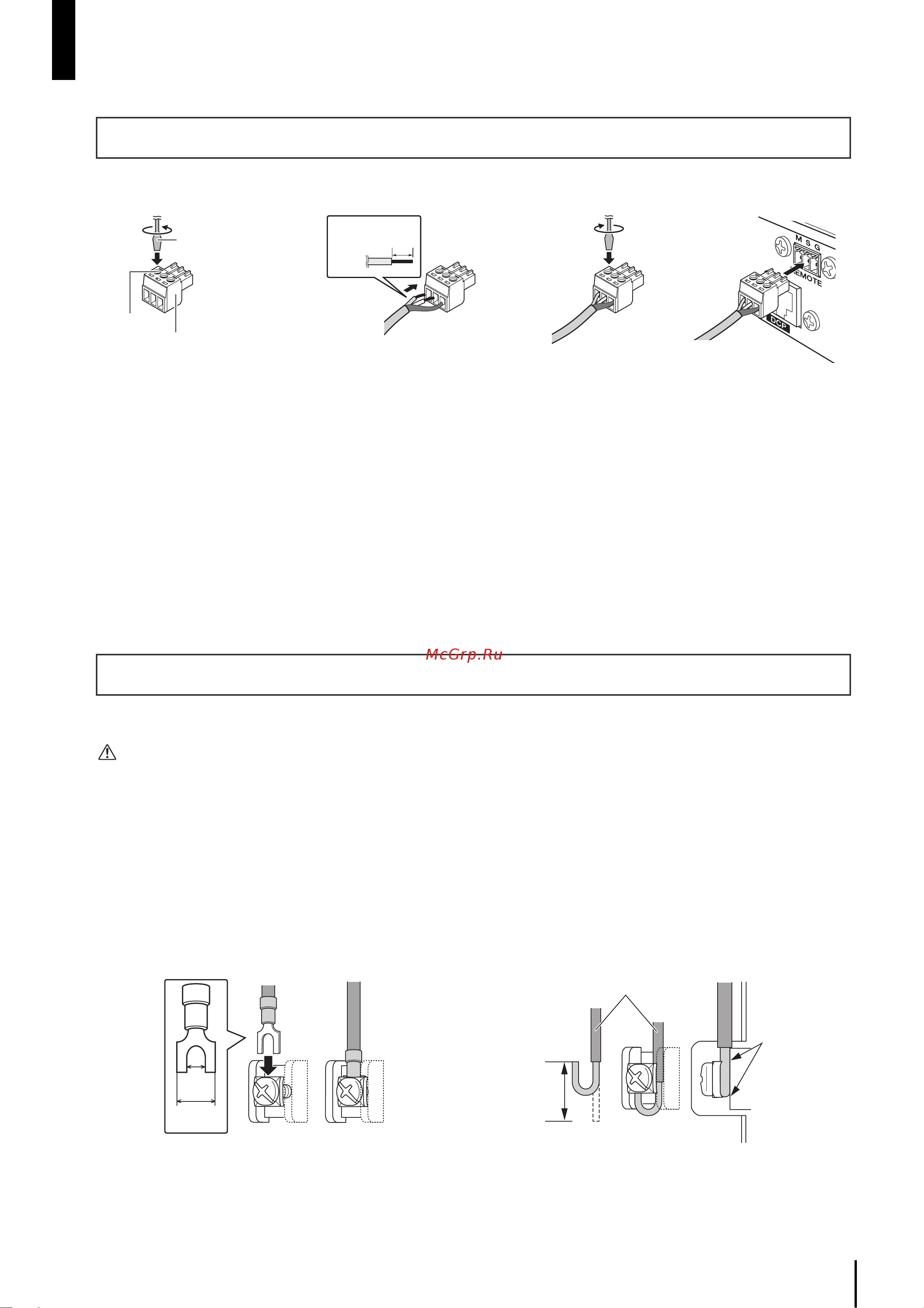

Прикрепление штекеров Euroblock
Подключение кабелей динамиков
12 34
Отвертка со шлицем
Штекер Euroblock
Винт
контакта
Затяните
Ослабьте
Пример (подключение к разъему [REMOTE])
Примерно 5 мм
(прибл. 0,2 дюйма)
≥3,2 мм
(≥0,13 дюйма)
≥5,8 мм
(≥0,23 дюйма)
Кабель динамика
Провод не
должен
касаться
корпуса.
15 мм*
(0,6 дюйма)
* Реальный размер
