Подключения
112
Руководство по настройке MA2120
Подключите микрофон, BGM-тюнер, проигрыватель компакт-дисков или другой переносной аудиопроигрыватель к разъему [INPUT], используя
соответствующий кабель при выключенном устройстве. После подключения всех кабелей подключите кабель питания к розетке электросети.
Предупреждение
При подключении кабеля питания к розетке электросети входной сигнал включит питание данного устройства посредством функции
автоматического включения. Во избежание неожиданного воспроизведения громких звуков следует подключать микрофоны и внешние
устройства при отключенном питании.
ПРИМЕЧАНИЕ
Инструкции по подключению штекера Euroblock см. в разделе «Прикрепление штекеров Euroblock».
Подключение микрофонов
При подключении микрофонов к разъемам 1–6 [INPUT] используйте
штекеры Euroblock.
Если используется микрофон, для которого требуется фантомное
питание (+24 В), установите переключатель [GAIN] в положение
«MIC(+24V)».
Если используется микрофон, для которого не требуется фантомное
питание, установите переключатель [GAIN] в положение «MIC».
Внимание
• Включение и выключение фантомного питания следует
производить, только когда регуляторы [VOLUME A] и [VOLUME B]
установлены на минимальную громкость.
• Не включайте фантомное питание, когда оно не требуется или
при подключении устройства, не поддерживающего фантомное
питание.
• Не подключайте и не отключайте кабель, когда включено
фантомное питание.
Подключение внешних
устройств
С помощью следующих действий подключите внешнее линейное
устройство.
С помощью штекера Euroblock подключитесь к разъемам [INPUT] 1–6. В
этот момент установите переключатель [GAIN] в положение «LINE».
Если внешнее устройство имеет крайне низкий уровень выходного
сигнала, установите переключатель [GAIN] в положение «MIC», чтобы
улучшить усиление входного сигнала.
Воспользуйтесь кабелем RCA для подключения разъемов [INPUT] 7
и 8. Если источник выдает стереосигнал, и вы используете зону A
и зону B для стереофонического воспроизведения, установите
переключатель [MODE] в положение «STEREO». Если зона А и зона B
используются отдельно друг от друга, установите переключатель
[MODE] в положение «MONO» и используйте переключатель [ROUTE]
для переключения зоны, на которую подается аудиовыход.
Используйте стереофонический мини-штекер для подключения
через разъем [AUX IN] на передней панели. Сигнал с разъема
[AUX IN] микшируется в тот же путь прохождения сигнала,
что и разъем [AUX IN] 8.
Использование входа Mono
Sum (суммирование моно)
[INPUT 5] и [INPUT 6] оснащены входом суммирования моно. Каждый
из них можно использовать для суммирования линейного
стереофонического источника или двух отдельных монофонических
источников. Входной сигнал микшируется напрямую в моно
и выводится в зону, которая была выбрана с помощью
переключателя [ROUTE] для разъемов [INPUT] 5 и 6. Использование
разъемов [MONO SUM INPUT] позволяет подключать большое
количество внешних устройств без использования отдельного
микшера. Однако когда входной сигнал подается также через
штекеры Euroblock на разъемы [INPUT] 5 или 6, входной сигнал
с [MONO SUM INPUT] микшируется с сигналом на разъемах
[INPUT] 5 или 6.
Подключение микрофонов и внешних устройств

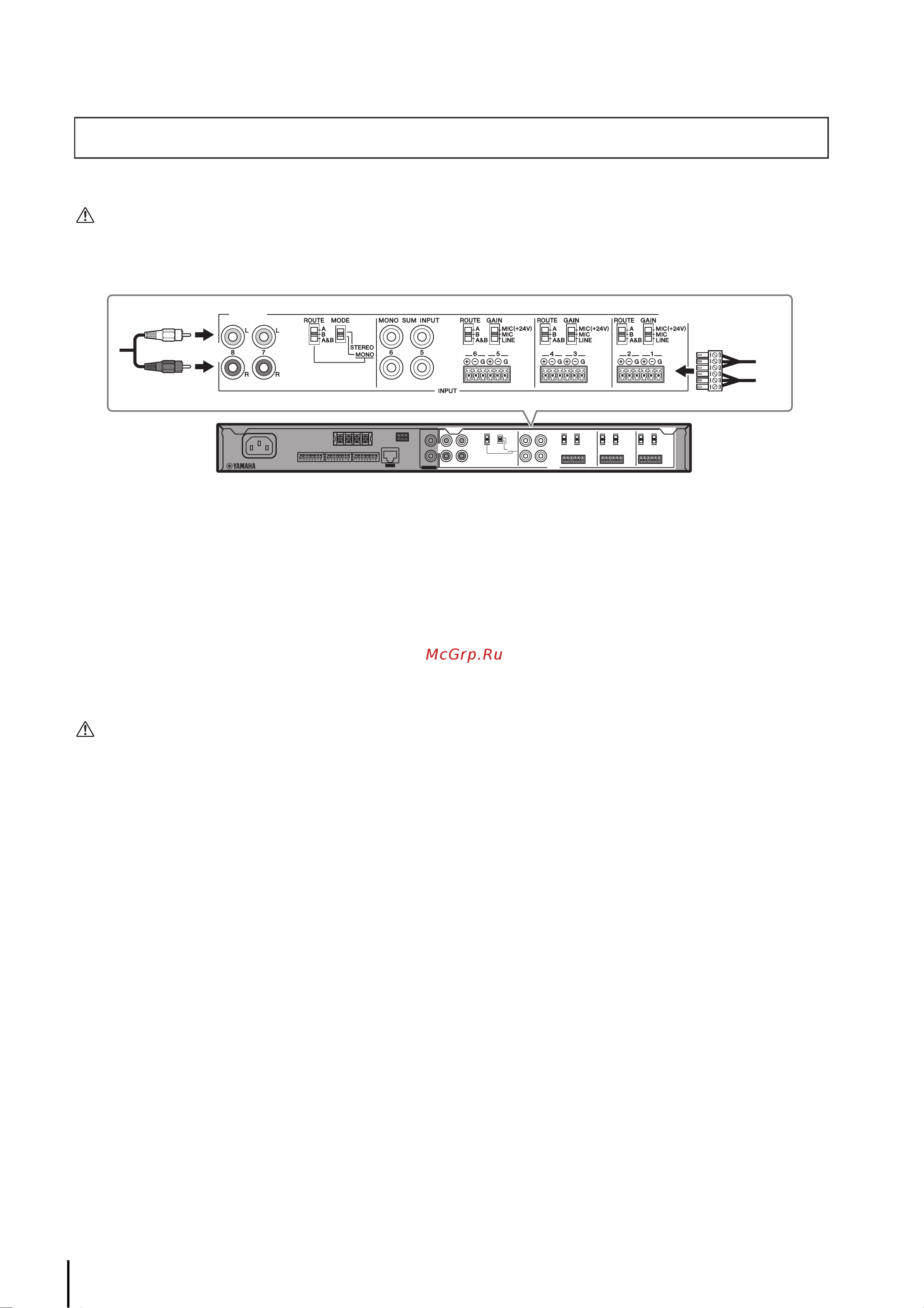

Задняя панель MA2120
RCA
Euroblock
